保护回路矢量分析仪使用说明书

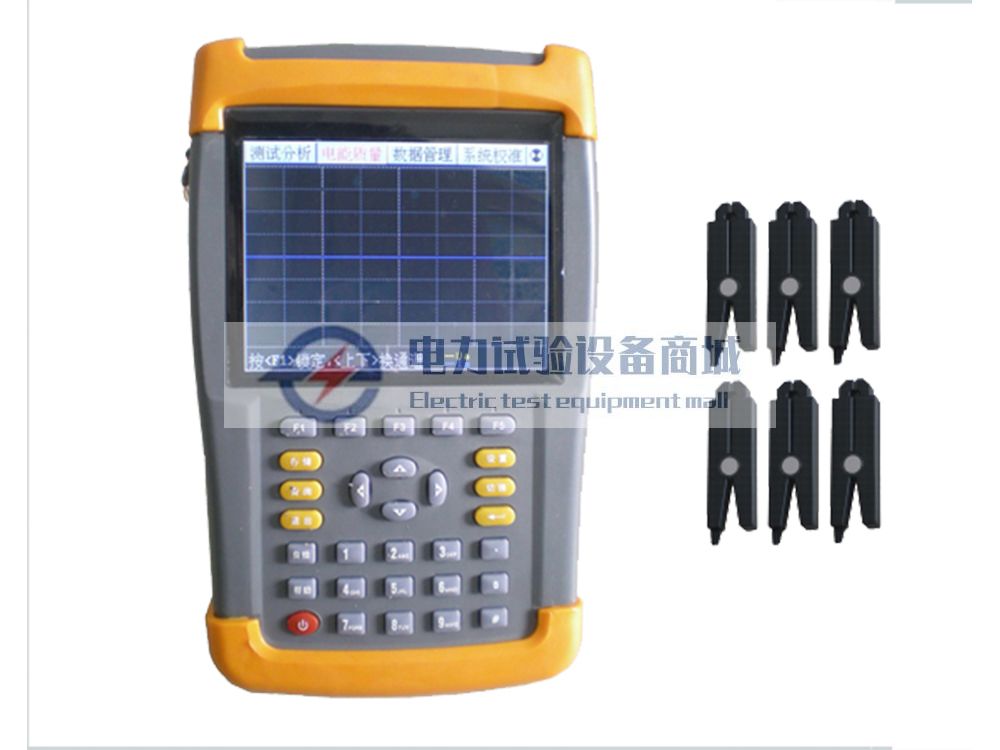

随着电力行业数字化转型推进与微机综合自动化设备的全面普及，保护回路、计量回路的接线正确性直接决定电力系统运行稳定性与电费计量精准度，是电网安全管控的核心环节。当前差动保护等复杂回路接线点位多、联结组别多样，错误接线隐蔽性极强，日常运行中往往不会直接触发误动、拒动，却长期埋下重大安全隐患。本仪器正是针对现场测试痛点研发的多功能专用设备，集相位校验、电参量测试、计量接线检测、谐波分析、简易示波器五大功能于一体，采用DSP高速交流采样技术，可同时采集3路电压、6路电流模拟量，首创9通道矢量同屏显示功能，搭配高强度工程塑料手持式结构，坚固轻便操作简便，是电力运维人员开展回路校验的得力工具。

一、核心功能特点

9通道矢量同屏显示‌：国内首创3路电压+6路电流同步展示，主变差动、母线差动保护测试仅需一次接线即可完成六角图绘制，大幅提升现场作业效率；针对空间狭小、接线操作困难的场景，还支持双钳法多次测量，最终拼接生成完整六角图，适配各类复杂柜内作业环境。

不停电安全接线‌：配套钳形电流互感器采集电流信号，无需断开运行中的电流回路，全程带电作业无安全风险，操作便捷高效。

复杂保护智能分析‌：可完成各类复杂保护装置的矢量校验，自动判断接线正误，同步输出标准正确接线图作为对比参考，无需人工手动推算六角图，降低专业门槛。

全维度电参量直读‌：常规测试模式下可同步显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角，还可直接折算显示互感器一次侧的电压幅值、电流幅值、功率数值，无需人工二次换算。

计量接线全场景校验‌：支持三相三线高压计量装置错误接线全量检测，可覆盖三相三线全部48种接线类型的智能分析判断，直接输出错误原因与整改方案，精准识别恶意篡改计量接线的窃电行为，有效避免电费流失。

高精度谐波分析‌：现场可直接完成被测信号的谐波含量测试，精准解析2-32次各次谐波占比，自动计算总谐波失真度，为电网电能质量评估提供核心数据支撑。

宽温友好操作界面‌：搭载高亮度大尺寸彩色液晶屏，全汉字图形化菜单搭配实时操作提示，人机交互体验流畅；触摸硅胶按键手感舒适，宽温液晶屏支持多级亮度调节，可适配冬夏极端高低温环境下的户外作业需求。

长续航便携供电‌：内置大容量高性能锂电池，满电状态下可连续稳定工作6小时，满足全天现场多站点测试需求。

超大容量数据存储‌：测试过程中可随时将数据以记录形式保存，整机可存储2000组以上完整测试数据，方便后续统一管理、备案与溯源查阅。

PC端数据联动‌：可通过通讯接口将所有保存的测试记录上传至后台管理计算机，支持批量综合分析、自动生成校验评审报告，大幅降低内业工作量。

全时段时间校准‌：内置高精度万年历时钟模块，测试过程中实时显示当前日期与时间，自动为每一组测试数据打上时间戳，满足电力作业台账的标准化归档要求。

轻量化便携设计‌：整机体积小、重量轻，单手即可握持操作，适配变电站、输电线路、配电房等各类野外、狭小空间作业场景。

拓展存储功能‌：机身预留标准USB接口，可直接作为移动存储设备使用，快速完成现场测试文件的转存备份。

二、电池维护与充电规范

仪器采用专用高性能锂离子充电电池作为内部供电电源，严禁私自更换其他型号规格的电池，避免因电平参数不匹配损坏仪器内部电路。

日常使用中需及时补充电量，严禁电池深度放电，否则将大幅缩短电池循环使用寿命。正常作业场景下建议每日充电，长期闲置时也需保证每1个月完成一次满充，避免电池亏电损坏。单次充电时长需保证4小时以上，仪器内置智能充电保护电路，充满后自动停止充电，可长时间连续连接充电器无安全隐患。

若需取出电池单独存放，重新装回仪器后保护板会自动进入锁定保护状态，无法直接开机工作，需连接充电器通电激活，解除保护状态后仪器才可正常启动运行。

三、现场作业安全注意事项

测试全程严禁触碰测试线裸露的金属部分，避免接触高压回路引发电击伤害。

所有测试接线必须严格按照说明书指引操作，确认接线无误后再启动测试，全程保障人身与设备安全。

仪器充电优先使用带可靠接地的电源插座，避免静电干扰影响内部采样电路精度。

严禁在电压、电流超过仪器额定量程的工况下强行测试，防止烧毁内部高精度采样模块。

6路电流钳表必须与面板上对应的输入插座一一对应接入，严禁错序插装，否则将直接导致矢量分析结果完全错误。

接线操作必须遵循“先接仪器侧、后接被测装置侧”的顺序，拆除时严格按照“先拆装置侧、后拆仪器侧”的反向顺序操作，全程避免测试线金属端意外触碰带电部位引发短路。
