隔离开关操作力测试仪使用说明书

本仪器专为高压隔离开关机械性能检测场景研发，可客观精准判定隔离开关运行状态，为设备安装验收、A/B类检修质量检定、日常运行状态评价提供科学数据支撑，是解决隔离开关机械故障无有效监测手段痛点的专用核心设备。

一、产品概述

户外高压隔离开关的传动环节长期直接暴露在大气环境中，受日晒雨淋侵蚀，日常操作频次低，轴销、轴承等传动部位长期缺少润滑与相对运动，现场运行中操作卡涩的故障占比极高。当前隔离开关的常规检测手段仅覆盖红外测温、接触电阻测试、超声波探伤等导电部分与支柱绝缘子的检测，针对机械类故障始终缺乏有效的量化监测手段，过往只能依赖产品本身防腐质量、现场运维人员的主观经验与技术能力判断状态。

隔离开关操作力测试仪实现了隔离开关机械性能的全量化检测与智能分析，可客观、准确地判定隔离开关的真实运行状态。在隔离开关安装调试完成后，可通过本仪器完成状态检测，精准识别出厂遗留的原始性缺陷；设备投入运行一段时间后，可在现场开展带电或停电状态下的检测，通过分析核心参数的变化趋势预判潜在故障，为电力设备状态检修提供可靠的科学依据。

本仪器适用于全电压等级各类高压隔离开关操作机构的操作力测试与深度分析，覆盖变电站、发电厂、工矿企业等所有涉及高压隔离开关运维的场景。

二、主要技术指标

力矩测量范围：≤ 300N·m

力矩测量精度：≤1 N·m

功率测量范围：≤ 2kW

功率测量精度：≤ 0.05kW

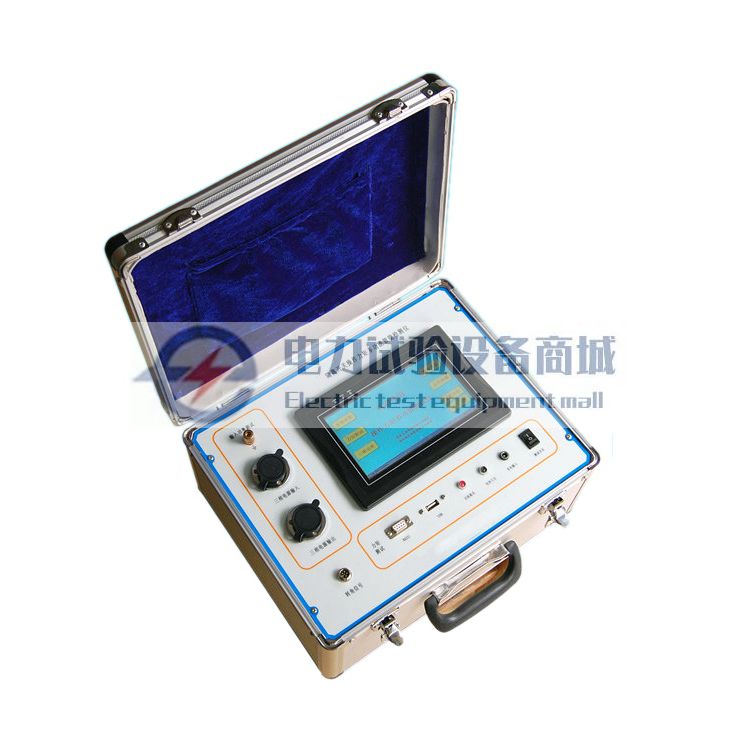

显示方式：7英寸大屏幕中文液晶显示，支持全中文输入操作

力矩传感器无线发射距离：≥10米（无障碍环境下）

通信方式：支持USB或RS232串口双模式传输

工作电源：内置24V/4AH锂电池；充电电源适配AC220V±10%，50Hz市电

整机功耗：≤10W

自备电源连续工作时长：≥6小时

最大存储容量：可完整存储20000台次隔离开关的全量测试数据

适用工作环境：温度-10℃~40℃，相对湿度≤80%RH

整机外形尺寸：375×320×225 mm

整机重量：5 kg（不含外接附件）

三、核心功能说明

可实时测量、完整保存隔离开关的操作力矩、电机输入功率、主轴转动角度三类核心参数，自动生成操作力矩与转动角度的对应关系曲线f(θ)、功率与转动角度的对应关系曲线P(θ)，自动判定手动操作力是否符合国家相关标准，为操作卡涩、力矩异常等故障的原因分析提供直观数据支撑。

支持同步测量、记录隔离开关电动机构的电机工作电流、工作电压、全流程操作时间等参数，可精准判定电动操作机构的运行状态是否正常，识别电机老化、电源压降异常等隐性故障。

所有现场测试数据可通过U盘或专用数据线一键下载至电脑，自动转换生成Word、Excel格式文档，无需人工二次录入，方便后续数据归档与深度分析。

内置智能自动诊断功能，在配套电脑专用分析软件中，可将实测曲线与同型号隔离开关的标准力矩曲线f0(θ)、标准功率曲线P0(θ)叠加显示在同一坐标系中，系统自动完成数据对比分析，输出安装调试质量的判定结论；也可将本次测试数据与同一台设备的历史力矩曲线fn(θ)、历史功率曲线Pn(θ)进行纵向对比，自动分析参数变化趋势，输出设备状态评价结论。

配套软件支持自动生成标准化测试报告，报告可完整包含操作力矩峰值、操作力数值、电机功率曲线、电流电压数据、分合闸动作时间、全流程测试曲线、智能诊断结论等所有核心内容，直接满足电力试验报告归档要求。

四、配套部件安装说明

4.1 力矩传感器安装

力矩传感器外形模拟电动机构摇把结构，手动操作隔离开关机构时，传感器可实时采集力矩变化值并转换为数字信号，通过无线传输方式发送至主机完成数据处理。配套不同规格的转接附件，适配市面上绝大多数不同型号电动机构的摇把插口，若现场遇到不匹配的特殊插口，可联系厂家定制专属转接件，也可现场适配加工。传感器配套的平衡棒通过螺纹与传感器本体连接，可完全抵消传感器自身支架重量对测量结果的附加影响，保证力矩采集数据的准确性。

4.2 光电传感器安装

光电传感器由光电感应器与分度盘两部分组成，分度盘通过强磁底座吸附固定在机构输出垂直管上，光电感应器支架同样通过强磁底座吸附固定在机构安装支架上，调整位置让光电感应器精准对准分度盘的齿槽，保证主轴转动时光电信号可稳定触发，实现转动角度的精准采集。

五、核心工作原理

5.1 操作力矩测试原理

仪器采用无线传输模式完成力矩数据采集：安装在操作机构手柄上的力矩传感器及其信号处理电路，将实时采集的力矩模拟量转换为数字信号，通过无线电发射模块发送至主机；主机的无线接收模块完成数字信号解调后，将数据输入I/O接口电路。同时安装在机构主轴上的数字角度仪，将主轴转动的脉冲信号同步输入I/O接口电路，主机CPU按照转角脉冲θ的触发节奏，同步完成力矩信号M的采样，生成完整的转角-力矩对应数据集，最终输出M(θ)关系曲线。配套的专家分析系统可将实测数据与同型号标准数据、设备历史数据进行多维度对比，自动识别数据偏差并输出对应的故障排查建议。

5.2 三相功率测试原理

将隔离开关电动机构的三相工作电源接入本仪器的三相电源输入端，仪器内部完成电压、电流信号的高精度采样后，输出适配的电源接入电动机构，作为电机的工作供电电源。仪器对采集到的实时电流、电压信号进行运算处理，输出电流有效值、电压有效值、有功功率的数字信号传输至主机CPU；若同步接入主轴角度信号，主机屏幕可实时显示电流、电压、功率、动作时间、主轴转动角度的动态数值，同时自动绘制功率-角度P(θ)关系曲线，所有测试数据自动存入本地存储单元，支持后续随时调取查询。

六、现场标准操作流程

试验前确认被测隔离开关处于停电状态，做好现场安全隔离措施，主机可靠接地，避免感应电干扰仪器运行。

按照安装说明依次完成力矩传感器、光电传感器的固定与调试，确认无线信号连接正常，无遮挡干扰。

将隔离开关电动机构的三相工作电源接入仪器对应端口，确认接线相序正确，无松动虚接。

开机进入主测试界面，输入被测隔离开关的设备编号、型号、安装位置等基础信息，选择对应设备的标准曲线模板。

启动测试流程，手动或电动操作隔离开关完成一次完整的分闸-合闸动作，仪器自动完成全流程数据采集，实时生成力矩曲线、功率曲线。

测试完成后，可在主机端直接查看测试结果，也可将数据导出至电脑，通过配套软件完成曲线对比、智能诊断，自动生成标准化测试报告。

所有操作完成后，先关闭仪器电源，依次拆除三相电源线、传感器部件，整理收纳所有附件。

七、日常维护与注意事项

现场操作时避免力矩传感器摔落碰撞，强磁部件远离精密电子设备，避免消磁影响测量精度。

仪器长期闲置时，每3个月完成一次充放电，避免内置锂电池亏电损坏，存放环境保持干燥通风。

每年定期完成一次仪器计量校准，保证力矩、功率测量精度满足试验规程要求。

现场测试时，无线传感器与主机之间避免遮挡金属屏蔽物，保证无线信号传输稳定，避免数据丢包。
