便携式直流接地检测仪操作手册

本手册为该款新一代便携式直流接地检测仪的全流程使用指引，覆盖从开箱检查、原理说明、现场操作到日常维护的全环节内容，帮助操作人员快速掌握设备使用方法，在保障直流系统不断电运行的前提下，精准快速定位接地故障，避免两点接地引发的电力装置误动、拒动等重大安全事故。

一、产品概述

本仪器是专为发电厂、变电站直流系统研发的新一代接地故障专用测试设备，适配220V、110V、48V、24V全电压等级直流系统，搭载高精度检测钳表，通过多信号融合处理大幅拓展检测范围与抗干扰能力；采用先进算法与模糊控制计算理论，将被测绝缘支路的接地风险以量化数值直观呈现，依托人工智能逻辑实现接地点位置与方向的精准判定，所有类型接地故障的查找准确率可达100%。

设备以系统安全为核心设计前提，严格遵循电力行业最高标准，采用可靠的低频信号检测方式，经过大量现场实际应用验证，全程不会对直流系统的正常运行造成任何影响，完全满足发电厂、变电站、煤矿、化工厂等各类供电场景的接地故障排查需求。

二、核心优势特点

操作极简‌：整机无需复杂参数设置，打开电源开关即可直接投入使用，无额外按键操作门槛，零基础人员也可快速上手。

安全零影响‌：故障排查全程无需停运浮充电机及任何直流系统电源，不会对正在运行的控制、保护、信号、自动装置造成任何干扰。

全电压适配‌：完美兼容220V、110V、48V、24V所有主流直流系统电压等级，一台设备覆盖绝大多数现场测试需求。

场景覆盖广‌：可适配各类规模的发电厂、变电站，同时满足煤矿、化工厂等特殊工业场景的直流接地故障排查要求。

便携性优异‌：信号接收器自带内置电池，无需外接供电，整机体积小巧轻便，可随身携带至任意狭窄的柜内、沟道等现场区域开展故障查找。

不断电作业‌：故障排查全过程直流系统保持正常供电，完全不影响控制、保护等核心装置的正常运行，避免停电带来的次生安全风险。

抗干扰能力强‌：通过独特的信号处理逻辑，有效克服直流系统分布电容带来的信号干扰，在复杂长线路场景下仍能保持精准检测。

智能电池管理‌：内置智能化充电管理模块，大幅缩短充电时长，同时有效延长内置锂电池的整体使用寿命。

三、工作原理详解

本仪器采用行业首创的‌波形分析法‌全新探测技术，具备检测灵敏度高、抗分布电容干扰能力强、不断电作业、安全可靠等核心优势。

其核心逻辑是在直流母线与大地之间注入特定的周期性低频电压信号，通过卡钳式探头逐一探测各支路的回路电流，精准分析计算电流信号的基波与谐波相位及相位差，通过算法自动判断该支路是否存在接地故障，最终锁定接地点的准确位置。

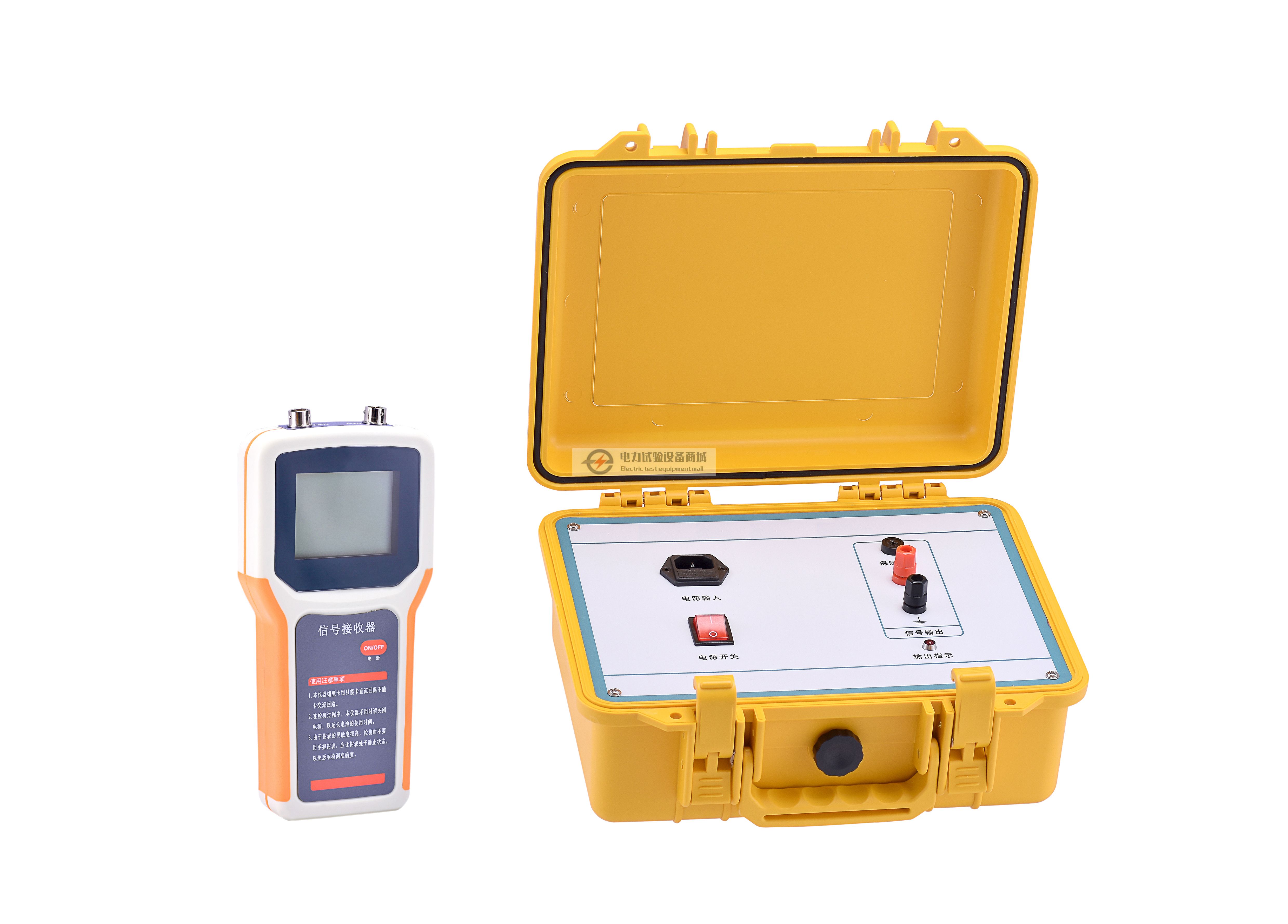

整套装置由‌信号发生器、信号接收器、信号采集卡钳‌三部分组成，故障排查过程中三者必须配合同步使用，才能完成完整的故障定位流程。

其中信号发生器摒弃传统LC/RC振荡电路，采用全数字信号生成技术，输出信号稳定性大幅提升，硬件架构由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护模块组成，从硬件层面保障输出信号的纯净度与安全性。

四、现场操作完整流程

前期准备‌：检查信号发生器、信号接收器、采集卡钳外观无破损，电量充足，确认现场直流系统处于一点接地的故障状态，系统仍保持正常供电。

信号接入‌：将信号发生器的输出端可靠连接至故障直流母线与大地之间，确认接线牢固无松动，打开信号发生器电源开关，设备自动开始输出标准低频检测信号。

支路初筛‌：打开信号接收器电源，将采集卡钳卡在直流馈线支路的正负极两根导线上，保持卡钳完全闭合、无异物，仪器自动显示该支路的接地风险数值，数值越高代表该支路接地故障概率越大。

精准定位‌：锁定高风险支路后，沿该支路的线路走向，依次在不同节点位置用卡钳进行复测，当检测数值出现明显跳变时，即可判定接地点位于该跳变节点之间的线路段内，最终精准定位接地点的具体位置。

收尾操作‌：故障排查完成后，先关闭信号发生器与信号接收器电源，拆除信号发生器的母线接线，将卡钳、主机等配件整理收纳至便携包中。

五、关键安全注意事项

本仪器属于精密电子测试设备，运输、使用、存放过程中必须小心轻放，所有部件严禁摔落、磕碰，避免强烈震动造成内部硬件损坏。

信号发生器的输出端必须严格接在故障直流母线与大地之间，严禁错接至交流回路，避免烧毁设备。

配套的钳型卡钳仅可用于卡持直流回路导线，绝对禁止卡入交流回路，否则会直接损坏卡钳内部高精度传感器。

当所有馈线支路检测均无明显接地特征时，需重点排查蓄电池组、充电机等供电侧设备，接地点大概率位于供电回路部分。

检测过程中，暂不使用的钳表和信号接收器请及时关闭电源，减少不必要的电量消耗，延长电池单次使用时长。

当信号接收器提示电量不足时，需及时更换电池或充电，避免因供电不足导致检测精度下降，影响故障定位准确性。

由于钳表检测灵敏度极高，检测过程中不要用手握持钳表的感应区域，需让钳表保持完全静止状态，避免人体感应信号引入干扰，降低检测准确度。

六、常见故障排查与日常维护

开机无信号输出：首先检查信号发生器电源开关是否打开，内置电池电量是否耗尽，连接充电器充电后再尝试开机，确认输出接线无断路松动。

所有支路检测数值均为0：检查卡钳的连接线缆是否插紧，卡钳钳口是否完全闭合，清理钳口接触面的灰尘异物后重新检测。

检测数值波动大：确认检测时钳表处于静止状态，远离周边强电磁干扰源，检查信号发生器的母线接线是否牢固无松动。

日常维护：每次使用完毕后用干净软布擦拭主机和卡钳表面的灰尘，长期存放时需每3个月给内置锂电池充一次电，避免电池过放损坏，每年对钳表进行一次精度校准，保障检测数据准确可靠。
