便携式直流接地检测仪使用说明书

本仪器是新一代直流接地故障专用检测设备，适配全电压等级直流系统，搭载高精度检测钳表，通过先进信号处理技术大幅提升检测范围与抗干扰能力，依托模糊控制算法将支路绝缘状态以量化数值直观呈现，可精准定位接地点位置与走向，全程无需停运直流系统，对运行中的直流回路无任何不良影响，是发电厂、变电站、工矿企业直流系统运维排查接地隐患的核心工具。

发电厂、变电站的直流系统为继电保护、自动装置、控制回路提供工作电源，属于浮空不接地系统，一旦发生两点接地故障，极易引发保护误动、拒动，直接威胁发供电安全。本仪器可在直流系统完全带电运行的状态下，快速精准定位各类接地故障点，检测准确率可达100%，从根源上规避两点接地引发的重大安全事故。

一、产品核心优势

操作门槛极低，开机即可直接投入使用，无需复杂按键设置，零基础运维人员也可快速上手操作。

运行安全性拉满，检测全程无需停运浮充电机、蓄电池组等任何直流系统电源，完全不影响直流系统正常带载运行。

电压适配范围广，可兼容220V、110V、48V、24V全系列主流直流系统，无需切换档位即可自动适配。

场景覆盖能力强，可适配发电厂、变电站、煤矿、化工厂等所有配备直流操作电源的行业场景。

便携性突出，信号接收器内置独立供电电池，无需外接电源即可作业，可随身携带到任意狭小的柜内空间开展排查。

全程带电作业，无需断开直流回路的任何运行接线，大幅缩短故障排查时长，避免停电带来的次生风险。

抗干扰性能优异，从原理层面克服了直流系统分布电容对检测信号的抵消干扰，复杂工况下仍能保证检测精度。

内置智能充电管理模块，大幅缩短充电时长，同时有效延长整机内置电池的循环使用寿命。

二、核心工作原理

本仪器采用行业首创的波形分析法作为核心检测原理，具备检测灵敏度高、抗分布电容干扰能力强、全程带电作业、对系统无冲击等核心优势。

检测时，信号发生器在直流母线与大地之间注入特定的周期性低频电压信号，使用钳形采集探头逐一卡接各直流支路，探头采集到支路电流信号后，仪器内部对信号的基波、谐波分量的幅值、相位差进行同步运算分析，即可精准判定该支路是否存在接地故障，同时量化显示接地故障的严重程度。

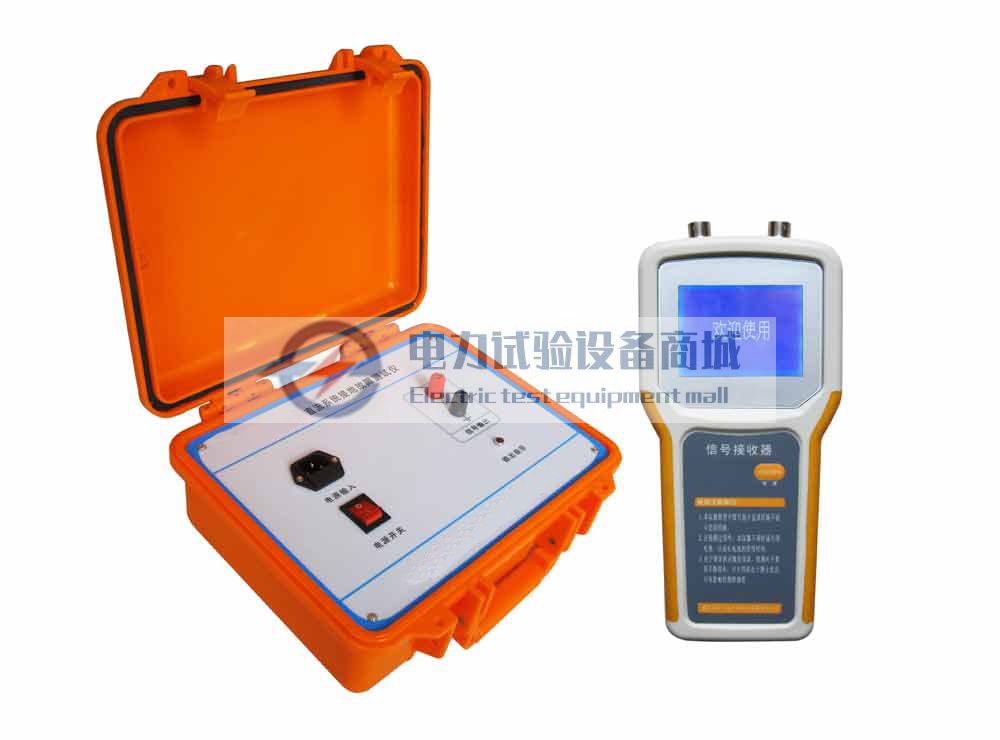

整套仪器由信号发生器、信号接收器、钳形信号采集器三部分组成，故障排查过程中三者必须配套协同使用。信号发生器摒弃传统LC/RC振荡电路，采用全数字信号生成技术，输出信号稳定性极强，硬件架构由单片机主控单元、A/D转换电路、信号放大滤波电路、功率放大隔直电路、输出反馈保护模块组成，从硬件层面保障检测过程的绝对安全。

三、标准操作流程

接线准备：将信号发生器的输出端可靠接入故障直流母线与大地之间，确认接线牢固无松动，避免信号输出中断。

开机自检：打开信号发生器电源开关，仪器自动完成内部自检，确认输出信号状态正常后，即可开始后续排查工作。

分级排查：从直流馈线屏的总馈出支路开始，将钳形采集探头卡在被测支路的正负极线缆外侧，注意钳口完全闭合，读取信号接收器显示的量化数值，数值越大代表该支路接地故障越严重。

精准定位：顺着故障支路的走向，逐级向下级回路延伸排查，逐步缩小故障范围，最终精准定位到具体的接地点位置。

收尾操作：所有排查工作完成后，先关闭信号发生器、信号接收器、钳形采集器的电源，再拆除信号发生器的母线接线，将所有部件收纳至便携箱内妥善存放。

四、现场作业安全与使用注意事项

整机属于精密检测仪器，运输、使用、存放过程中必须轻拿轻放，避免摔落、剧烈撞击，防止内部电路、高精度钳口发生形变损坏。

信号发生器的输出端必须严格接在故障直流母线与大地之间，禁止随意接入其他带电回路，避免损坏仪器。

配套的钳形采集探头仅可卡接直流回路线缆，严禁卡接交流回路，否则会直接烧毁采集器内部电路。

若所有外部支路检测均无明显接地信号，需重点排查直流系统的供电侧回路，比如蓄电池组、浮充电机本体的接地隐患。

检测间隙若暂不使用钳表和信号接收器，需及时关闭设备电源，有效延长内置电池的续航时长。

信号接收器电量不足提示时，需及时更换电池，避免因供电不足导致检测精度下降，影响故障判定结果。

钳形采集探头灵敏度极高，检测过程中禁止用手直接握持钳口部位，需保持钳表整体处于静止悬空状态，避免人体感应信号干扰检测结果。
