交直流数字高压表使用说明书

本仪器严格遵循电力行业标准DL/T846.1-2004研发生产，是电力系统、电气电子制造领域测量工频交流高电压、直流高电压的理想专用设备，由公司自主生产，采用精密高压薄膜电容、精密高压玻璃釉电阻作为核心元件，搭配全金属封闭屏蔽结构，使用美国杜邦填充材料经特种工艺灌封，通过同轴电缆连接高低压部件，整机收纳于铝合金包装箱中，兼顾高精度、强抗干扰性与便携性，是传统高压静电电压表的升级换代产品。

一、产品基础信息

核心用途‌：专门用于电力系统、电气电子设备制造部门的工频交流高电压、直流高电压精准测量，覆盖高压试验、设备出厂校验、现场耐压监测等全场景。

执行标准‌：完全符合电力行业标准 ‌DL/T846.1-2004‌ 的技术要求，测量数据可直接用于计量校验场景。

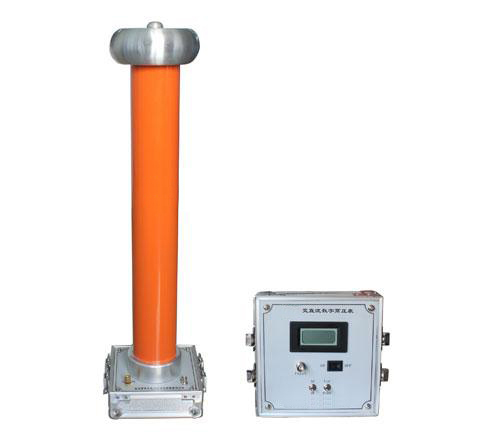

结构组成‌：整机由高压分压器、低压显示表两大独立部件构成，两者通过专用高品质同轴电缆配套连接使用。

通用别称‌：高压测试仪、数字高压表、高压测量仪、阻容分压器、交直流分压器、千伏电压表、FRC型交直二用分压器等。

二、核心产品特征

测量精度优异‌：核心元件采用精密高压薄膜电容与精密高压玻璃釉电阻，输入阻抗高、测试电流小、整机功耗低；信号处理环节搭载高性能运算放大器完成信号放大，采用最新双积分式AD采样技术，四位半液晶显示，最高分辨力可达0.001kV，测量精度与长期稳定性大幅优于传统高压静电电压表。

抗干扰能力突出‌：采用特殊电场优化屏蔽技术，铝合金材质均压球表面做高光洁度处理，有效改善周边电场分布，杜绝尖端放电现象；低压显示仪表采用全金属封闭结构屏蔽，高低压部件通过高品质同轴电缆连接，彻底隔离高压电场对示值的干扰，实现高稳定度、高线性度的测量表现。

运行安全可靠‌：高压分压器内部采用美国杜邦填充材料经特种工艺灌封，整机体积更小、重量更轻，内部局部放电量降至最低，完全不存在传统油浸式分压器的漏油隐患；高低压部件通过长距离同轴电缆连接，作业时操作人员与高压侧保持足够安全距离，从结构层面保障操作安全。

操作便捷高效‌：仅需通过拨码开关即可快速切换高低压量程、交直流测量模式，四位半液晶屏幕直接显示最终测量结果，读数直观无换算，大幅降低现场检测的操作门槛。

便携性极强‌：采用一体化便携式结构，整机收纳于高强度铝合金包装箱中，拆装便捷、体积小巧、重量轻便，可轻松携带至户外现场、试验车间等各类场景使用。

三、标准操作流程

作业前准备‌：将高压分压器平稳放置在绝缘性能合格的地面或绝缘支架上，确认周边无杂物、无人员靠近高压危险区域，将低压显示表放置在远离高压区的安全操作位置。

接线连接‌：使用配套专用同轴电缆，一端可靠接入高压分压器的信号输出端口，另一端接入低压显示表的对应输入端口，确认所有接头拧紧无松动；将低压显示表的接地端子可靠连接至现场专用接地网，保证接地电阻符合电力试验安全规范。

参数设置‌：根据被测电压的类型与预估量程，通过低压显示表上的拨码开关，选择对应的交流/直流测量档位，匹配适配的电压量程，避免超量程测量损坏仪器。

测量作业‌：确认所有接线、档位设置无误后，启动被测高压源，待电压输出稳定后，直接从低压显示表的四位半液晶屏读取最终的电压测量数值。

收尾操作‌：测量完成后，先将高压源逐步降压至零并关闭电源，使用专用放电棒对高压分压器的高压端充分放电，确认无残余高压后，再依次拆除测试接线，将所有部件整理后收纳回铝合金包装箱内。

四、日常维护与安全注意事项

仪器属于精密高压测量设备，运输、存放过程中需避免剧烈磕碰，防止高压分压器内部元件移位影响分压比精度。

每次使用前需检查同轴电缆接头是否完好、屏蔽层无破损，避免因信号传输异常导致测量数据失准。

每年需送有资质的计量机构完成一次分压比校准，确保测量精度持续符合DL/T846.1-2004标准要求。

作业过程中严格遵守高压试验安全规程，高压分压器周边必须设置安全警示围栏，严禁无关人员进入高压危险区域。
