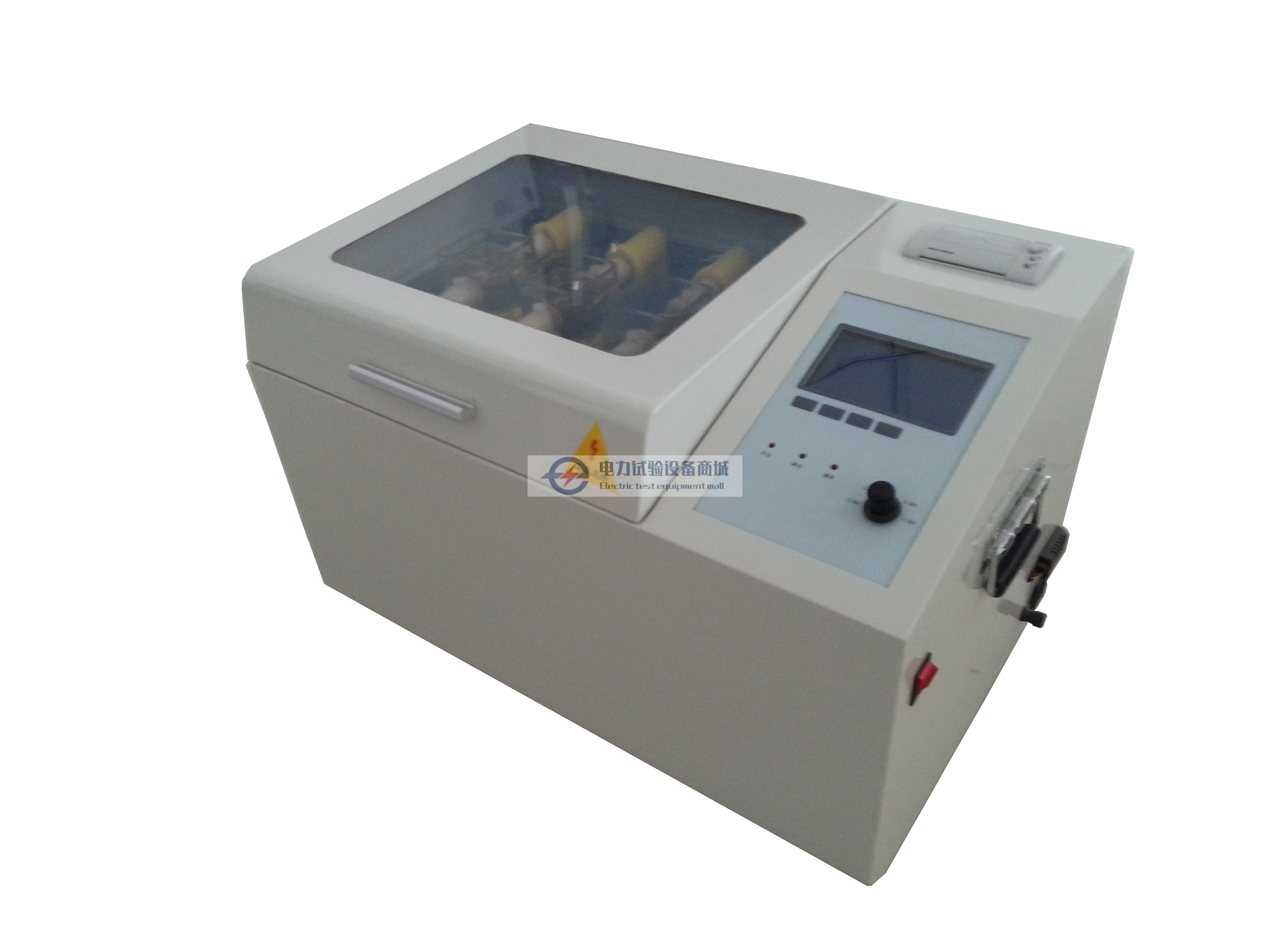

全自动绝缘油介电强度测试仪使用说明书

本仪器严格依据GB507-86、DL-474·4-92、DL/T596-1996相关标准研发，是专为绝缘油介电强度检测设计的全数字化工业仪器，依托全自动微机控制技术，具备测量精度高、抗干扰能力强、操作安全便捷的特点，可广泛适配户内外各类绝缘油击穿电压检测场景。

一、核心仪器特点

采用大容量单片机作为控制核心，整机运行稳定可靠。

内置宽范围看门狗电路，从根源上杜绝设备运行过程中出现死机的问题。

内置GB1986、GB2002两种国家标准测试流程，同时支持自定义参数设置，可适配不同用户的多样化检测需求。

测试油杯采用特种玻璃一次浇铸成型，彻底杜绝漏油等干扰测试结果的异常情况。

采用独特的高压端采样设计，测试数据直接送入A/D转换器，避免模拟电路传输过程中引入的误差，测量结果精准度大幅提升。

内置过流、过压、短路多重保护机制，抗干扰能力强，电磁兼容性表现优异。

整机采用便携式结构设计，移动搬运便捷，户内外不同作业场景均可灵活使用。

二、核心技术指标

升压器容量：1.5 kVA

升压速度：2.0 kV/s、2.5 kV/s、3.0 kV/s、3.5 kV/s四档可自由选择

输出电压范围：0～80 kV

电源畸变率：＜1%

显示方式：大屏幕液晶汉字显示，操作界面直观易懂

电极间隙：标准2.5 mm，符合国标测试要求

外形尺寸：409 mm×393 mm×388 mm

仪器整机重量：29 kg

三、正常使用条件

环境温度：0～40℃

相对湿度：≤85%

工作电源：AC 220V ± 10%

电源频率：50 ± 5 Hz

整机功率消耗：＜200 W

四、标准操作全流程

插接好电源线，打开仪器电源开关，液晶屏正常显示开机主页面。

在开机主页面按下「设置」键，进入功能选择子页面。

GB1986国标模式设置‌：在选择子页面按「选择」键移动光标至GB1986选项，按下「确认」键进入对应设置页面，移动光标至停升电压选项，通过「+」「-」键设置停升电压，默认值80 kV，可选范围10 kV～80 kV，步进增量10 kV。设置完成后按「确认」键返回开机页面，按下「开始」键即可启动测试。

若仪器未可靠接地，屏幕会显示「请接地！」并触发报警声，此时需关闭电源接好地线后重启操作；无条件安装地线时，按任意键即可跳过提示，不会影响最终测试结果。

GB2002国标模式设置‌：在选择子页面按「选择」键移动光标至GB2002选项，按下「确认」键进入设置页面，操作逻辑与GB1986模式完全一致，设置完成后返回开机页面启动测试即可。

系统时间设置‌：在选择子页面移动光标至时间设置选项，按下「确认」键进入设置界面，按「选择」键依次切换年、月、日、时、分参数项，通过「+」「-」键调整对应数值，全部设置完成后按「确认」键保存并返回开机页面。

自定义模式设置‌：在选择子页面移动光标至自定义设置选项，按下「确认」键进入参数配置界面，可按需调整以下参数：

静置时间：默认15 min，可调范围1～15 min，步进增量1 min

间隔时间：默认5 min，可调范围1～10 min，步进增量1 min

搅拌时间：默认10 s，可调范围5～90 s，步进增量5 s

停升电压：默认80 kV，可调范围10～80 kV，步进增量10 kV，升压至该数值后进入保持状态，50 s无击穿则将该电压判定为绝缘油击穿电压

打压次数：默认6次，可调范围1～6次，步进增量1次

所有参数设置完成后按「确认」键返回开机页面，按下「开始」键启动测试。

测试完成后，仪器自动存储每一次的击穿电压值与测试轮回次数，屏幕显示「测试完毕」后按「确认」键返回开机页面，按下「打印」或「显示」键即可进入历史数据查看页面。

仪器采用逆序存储逻辑，编号1对应最近一次的测试数据，编号2对应次近的测试数据，以此类推，最多可自动存储最近5组测试数据，超出5组后系统自动覆盖最早的历史数据。在数据查看页面可循环翻页浏览所有存储记录，单页数据可直接按「打印」键输出纸质报告，查看完成后按「确认」键返回主页面。

五、日常运维注意事项

测试完成后及时将油杯内的绝缘油倒出，用干净无尘软布擦拭油杯与电极，避免油污长期附着影响后续测试精度。

定期检查电极间隙，确保始终保持标准2.5 mm间距，电极出现氧化时及时用细砂纸打磨光亮。

仪器长期闲置时需放置在干燥通风环境，避免液晶屏与内部电路板受潮锈蚀。

每年定期送有资质的计量机构完成电压精度校准，保障测试结果符合绝缘油检测的规程要求。
