ED0101D型单相热继电器测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0101D

【设备名称】：单相热继电器测试仪

【数据来源】：原厂说明书doc

【标签】：热继电器，电机保护器，交流电流继电器，动作电流，动作时间，毫秒计时，0-500A升流输出

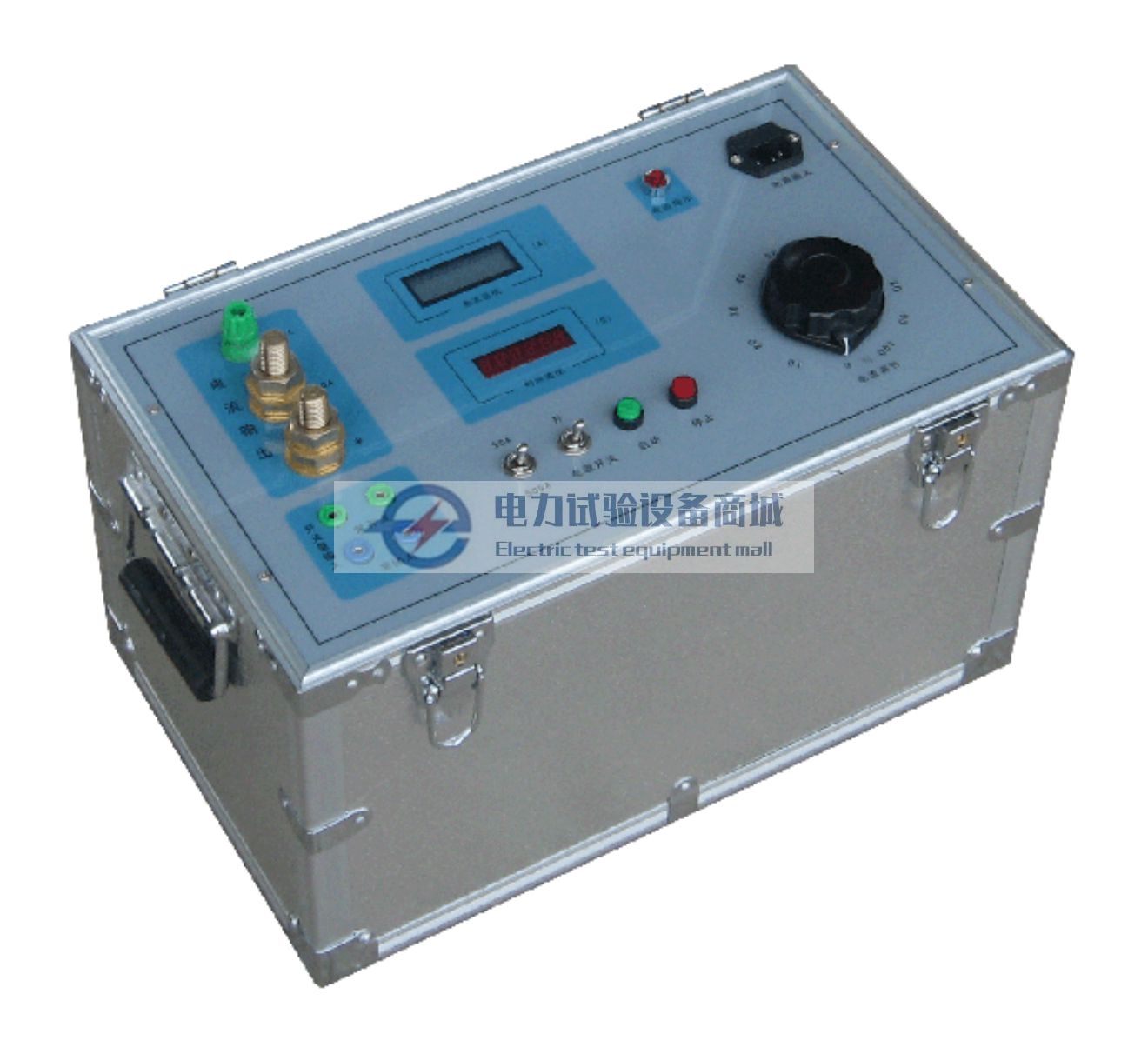

ED0101D型单相热继电器测试仪，用于单相热继电器、有源/无源电动机保护器、交流电流继电器的动作电流与动作时间检测；内置升流系统，升流器采用高导磁硅钢片与E级绝缘漆包线，发热小、过载能力强、工作效率高；可输出0-500A单相大电流，搭配数字毫秒表记录保护元件动作时长，适合继电器校验、继电保护调试试验。

技术指标：

1、输入电源：AC220V，50Hz±0.2Hz；

2、输出电流：单相0-500A；

3、测量精度：0.5%±2个字；

4、计时范围：0.01～99.9999S；

5、外形尺寸：420×320×240mm；

6、整机重量：25kg。

面板部件：

接地端子；0-500A电流输出端子；继电器动作接点输入端子；AC220V电源输入；电源开关；电流表窗口；数字毫秒表窗口；电流调节旋钮；分闸指示、合闸指示；合闸按键；毫秒表复位按键；分闸按键；模式转换开关（1：开变合；2：合变开）。

工作原理：

仪器内部调压器+升流器输出可调单相大电流给被测热继电器/保护器；被测设备辅助接点接入仪器接点端口，元件动作时接点状态翻转，触发毫秒表自动停止计时，读取动作时间；电流表实时显示输出试验电流。

操作流程要点：

1、试验前务必将电流调节旋钮逆时针旋至零位；接好AC220V输入电源；被试热继电器接入电流输出端子，被测辅助接点接入接点端口。

2、合上仪器电源开关，仪表上电，停止指示灯点亮；按下启动按键，启动指示灯亮，缓慢调节电流旋钮升至试验所需电流值；冲击试验调好电流后弹起启动键，再次按下实现冲击输出。

3、时间测试：模式转换开关选择1（开变合）或2（合变开）；按下启动，毫秒表自动开始计时；被试元件动作，接点翻转，秒表锁定动作时间；测试完成按毫秒表复位清零。

4、试验完毕：电流旋钮回零，按下停止按键，之后再拆除测试接线。

故障简易排查：

1、整机无电源：检查电源线连接是否完好。

2、无电流输出：检查对应开关状态、输出端子是否氧化接触不良。

3、同步信号不触发：检查启动按键是否损坏。

成套配件：

主机1台；500A大电流输出线2根；信号测试线1套；说明书2份；合格证、保修卡。

重要注意事项：

1、开机前、拆线前，电流调节旋钮必须归零，按下停止按键，保障人身安全。

2、仪器外壳需要可靠接地。

3、内部无可用户维修部件，故障联系厂家售后，禁止私自拆机。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、违规操作造成损坏不在保修范围。

[设备类型]:单相热继电器测试仪

[设备型号]:ED0101D

[核心用途]:热继电器、电机保护器、交流电流继电器校验；测试动作电流、动作时间；0-500A单相升流输出，毫秒级计时

[显示交互]:电流表；数字毫秒计时表；合闸/分闸状态指示灯；毫秒表复位；模式切换开关

[工作模式]:持续升流试验；冲击电流试验；动作时间计时测试；接点翻转触发计时停止

[关键能力]:0-500A大电流输出；0.01-99.9999S高精度计时；接点状态切换选择；升流器过载能力强

[供电规格]:AC220V 50Hz

[性能参数]:精度0.5%±2个字；整机25kg

[危险禁忌]:开机前后旋钮必须归零；拆线前按下停止按键；外壳可靠接地；禁止私自拆机维修
