全自动气体继电器校验台使用说明书

一、产品概述

电力变压器是电力系统中核心的关键电气设备，为保障其长期可靠运行，电网普遍配置了瓦斯保护、后备保护、差动保护等多重快速继电保护装置。气体继电器是瓦斯保护的核心执行部件，长期以来受检测设备落后、日常校验不到位的影响，大量运行中的气体继电器性能不达标，给电网安全稳定运行埋下了潜在隐患。

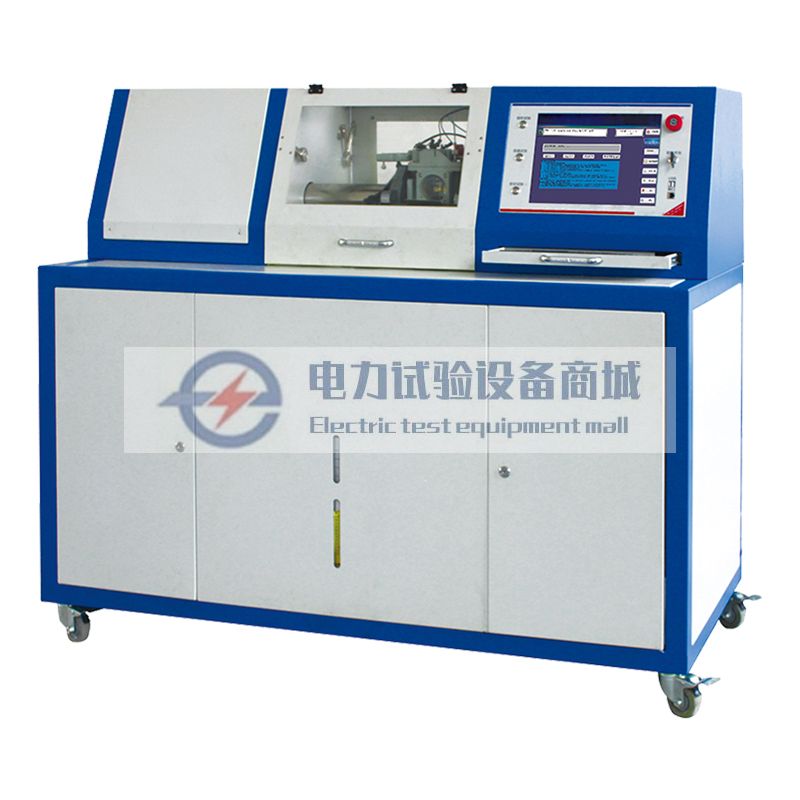

本款全自动气体继电器校验台是全新设计的专用气体继电器校验检测设备，可精准模拟变压器内部故障时气体继电器的真实动作机理，搭载新一代嵌入式控制单元与高精度传感器测量技术，能够准确检测瓦斯继电器的动作流速值与动作气体容积值，具备测试速度快、测量准确性高、试验重复性好的核心优势，是电网运维、电力检测机构完成气体继电器定期校验的理想专用设备。

二、核心功能特点

先进结构测量原理：采用经过理论优化的先进管路设计，搭配高精度24位数字传感器、高性能数据采集卡与现场总线架构，结合最新ARM控制技术与智能分析算法，实现突破性的高精度测量表现。

多规格适配法兰变头：特殊设计的快换式法兰盘变头，更换操作便捷、测量状态稳定，可对Φ25、Φ50、Φ80全规格瓦斯继电器完成高精度稳定测量，无需额外定制转接工装。

高精度容积测量：通过独特设计的容积筒结构、专用压力传感器与精准配套算法，实现气体容积的实时精准测量，测量分辨率可达2毫升，完全满足国标对气体继电器容积校验的精度要求。

高精准流速测量：依托优化的流体管道设计，搭配适配不同规格的法兰变头，采用定制化流速采集系统，可精准完成全规格瓦斯继电器的动作流速测量，测量分辨率可达0.01米/秒。

安全密封性能检测：通过合理的管路布局设计，利用空压机加压模拟变压器内部瓦斯受压状态，完成继电器的密封性能检测。设备支持人工中断与智能检测中断双重控制机制，在危险工况发生前即可可靠中断试验流程，全程保障操作安全。

恶劣环境稳定运行：采用集束总线布线方案，数据采集与控制线路布局经过电磁兼容优化设计，具备优异的抗干扰性能，可在复杂的工业试验环境下长期稳定工作。

气动式便捷装夹机构：配备操纵杆控制的自动气动传动升降台，可快速完成继电器的对准与紧固操作，全程轻松省力，精准装夹的同时避免人工装夹的松紧度差异，从安装环节保障测试的高精度与重复性。

全透明安全防护结构：配备大面积自动气动开启的透明保护罩，试验过程中可完整观察内部测量状态，直观判断继电器动作情况；保护罩结构坚韧，可自动完成气动开启与关闭，试验全程形成物理防护屏障，进一步保障操作安全。

智能化人机交互系统：搭载Windows操作系统与15寸超大屏彩色LCD，配套工控鼠标键盘与网络通信接口，全中文彩色图形操作界面搭配实时操作帮助系统，操作直观简单，可一键启动全项目自动测试，支持测试结果的实时查看、多维度分析、本地存储与报表打印功能。

三、核心技术参数

流速检测性能：适配Φ25规格继电器时检测范围0～4.0m/s，适配Φ50规格继电器时检测范围0～3.0m/s，适配Φ80规格继电器时检测范围0～2.0m/s，流速测量最小分辨率0.01m/s，整体测量精度0.25级。

气体容积检测性能：检测范围0～1000ml，最小分辨率2ml，整体测量精度0.2级。

密封性能试验性能：试验压力范围0.1～0.5MPa，试验计时范围0～120分钟，压力测量最小分辨率1Kpa，整体测量精度0.2级。

配套通用参数：试验介质适配各类常用变压器油；控制系统供电为AC220V 50Hz，动力系统供电为AC380V 50Hz，整机总功率5KW；允许工作环境温度范围-10℃～+60℃；整机外形尺寸1650×880×1400mm（长×宽×高），设备净重220kg。

四、标准化操作流程

试验前准备：将校验台平稳放置在通风良好的平整试验区域，确认设备接地端可靠接入专用接地网，检查油箱内变压器油液位处于标准刻度区间，无缺油、漏油情况。

试品安装：根据待校验气体继电器的规格，选择对应适配的法兰盘变头安装到位，将气体继电器放置在升降台上，操纵操纵杆控制气动升降台完成精准对准，启动气动紧固机构完成继电器的密封装夹，关闭透明保护罩。

开机自检：依次接通控制系统AC220V电源与动力系统AC380V电源，启动设备进入操作界面，设备自动完成全管路压力、传感器零点自检，确认所有状态正常无告警。

流速校验：在操作界面选择对应规格的继电器型号，设置流速测试的相关参数，启动自动测试流程，设备自动调节管路内油流速度，精准捕捉继电器动作瞬间的流速值，自动记录并保存测试数据。

容积校验：切换至容积测试界面，设置容积测试参数后启动测试，设备自动向继电器内匀速注入气体，精准捕捉继电器动作瞬间的气体容积值，自动完成数据采集与记录。

密封性能测试：切换至密封试验界面，设置试验压力与保压时长参数，启动测试后空压机自动加压至设定压力，设备全程监测管路压力变化，保压结束后自动判定密封性能是否合格。

试验结束：所有测试项目完成后，设备自动泄压回油，打开透明保护罩，松开气动紧固机构取出校验完成的气体继电器，在系统中调取测试数据，生成并打印标准化校验报告，最后关闭设备所有电源，清理试验现场。

五、安全操作与日常维护注意事项

密封性能试验过程中，严禁打开透明保护罩，高压加压状态下禁止触碰任何承压管路部位，防止发生喷油、压力泄漏伤人事故。

定期检查设备油箱内的变压器油状态，出现杂质过多、绝缘性能下降时及时更换同型号合格变压器油，避免影响管路流畅度与测量精度。

每年送有资质的计量机构完成流速、容积、压力参数的校准，保证所有测量参数的量值溯源符合电力行业校验要求。

长期闲置时，将设备内部的变压器油全部导出至专用密封容器存放，对管路进行清洁干燥处理，放置在干燥通风的环境中，每3个月通电空载运行1小时，避免气动元件与传感器受潮锈蚀。
