发电机转子交流阻抗测试仪｜自动手动测试｜阻抗特性曲线｜过压过流保护｜RS232上传

EDHNZ-3发电机转子交流阻抗测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDHNZ-3

【设备名称】：发电机转子交流阻抗测试仪

【数据来源】：原厂说明书doc

【标签】：发电机转子，交流阻抗测试，自动/手动测试，阻抗特性曲线，过压过流保护，RS232上传，本机打印，兼做伏安特性、变压器空载短路试验

EDHNZ-3发电机转子交流阻抗测试仪采用高速微处理器，用于发电机转子交流阻抗测试，可测量电压、电流、交流阻抗、有功功率、频率，自动绘制阻抗特性曲线；支持自动、手动两种测试模式；自带过压过流保护；本机存储数据，支持热敏打印、RS232串口上传电脑生成试验报告；除转子试验外，还可完成单相变压器空载短路、互感器以及消弧线圈伏安特性试验，整机轻便，适合变电站、电厂现场试验。

技术指标：

1、环境条件：温度-5℃～40℃；相对湿度＜95%(25℃)；海拔＜2500m；避开强震动、强电磁场；供电AC200-240V，45-55Hz。

2、测量性能：

交流阻抗：0-6kΩ，0.2级；

交流电压：0-600V，0.2级；

交流电流：0-120A，0.2级；

有功功率：0-72kW，0.5级；

频率：40-75Hz，0.2级。

3、绝缘性能：电压电流输入端对机壳绝缘电阻≥100MΩ；电源对外壳工频2kV/1min耐压。

4、外形尺寸415×225×200mm；整机重量5kg。

面板硬件组成：

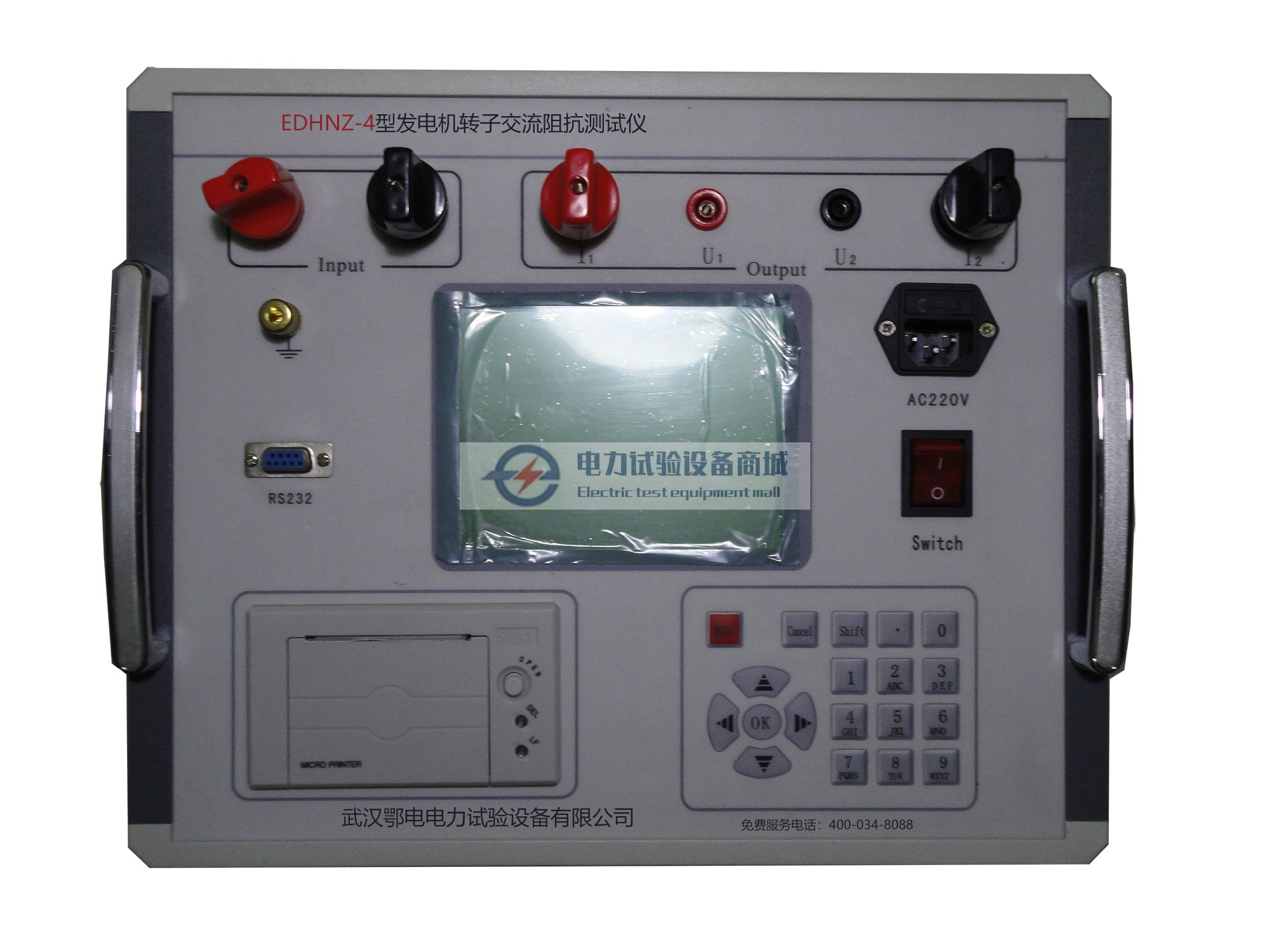

微型打印机、RS232通讯接口、安全接地端子；大电流快速接头（测试输入、电压测量、电流测量端子）；大屏幕图形LCD；数字功能键盘；电源开关；专用大电流接头插拔需要稍加旋转。

主要功能：

1、自动采集、显示、存储、打印电压、电流、阻抗、功率、频率、设备编号、时间，生成交流阻抗特性曲线，曲线坐标自动缩放；最多记录50组测点，超过50组仅保存前50组。

2、自动测试模式：设置最大电压、最大电流、电压步长，调压器升压，仪器按设定步长自动采集各测点数据。

3、手动测试模式：升压到目标测点，手动触发保存本组测试数据，灵活选取测试点。

4、智能过压过流保护：保护阈值按照设置的最大电压、最大电流的1.1倍自动设定，出现超限给出告警提示。

5、扩展用途：单相变压器空载、短路试验；电压/电流互感器、消弧线圈伏安特性测试。

6、数据管理：本机历史数据浏览查阅；支持删除记录；本机打印报告与曲线；RS232上传PC，配套软件自动编辑生成测试报告用于存档。

7、系统设置：修改系统日期时间，调整过压过流报警倍数。

操作流程要点：

1、接线：严格参照接线示意图；粗线缆为电流回路，细线缆为电压回路；仪器外壳可靠接地；检查接线牢靠再通电；大电流接头插拔稍加旋转。

2、开机进入主菜单，可选自动测试 / 手动测试 / 数据浏览 / 系统设置。

3、自动测试：录入设备编号、最大电压、最大电流、电压步长（5-50V）；确认接线，开始试验；调节调压器升压，仪器自动采集；达到设定最大电压，蜂鸣提示，调压器必须迅速回零；测试完成可重测、保存、打印、查看特性曲线。

4、手动测试：录入设备编号、最大电压、最大电流；升压到目标测试点，手动按保存采集本组数据，逐点完成全部测点；调压器回零，保存、打印、调取曲线。

5、数据浏览：翻阅历史试验记录，查看数据与曲线，支持打印输出。

6、系统设置：校准日期时间，修改过压过流保护报警倍数。

7、试验中一旦触发过压/过流告警，立刻降低调压器输出，核查被试设备工况。

常见故障简易排查：

1、开机无显示：检查仪器保险丝是否熔断，更换同规格保险。

2、测试途中黑屏：按下复位键，重新开展测量。

使用注意事项：

1、接线务必严格遵循说明书接线图，接线错误会造成仪器损坏。

2、大电流快速接头插拔时稍加旋转，禁止硬拔硬插。

3、调压器升压操作平缓，保障数据采集稳定。

4、试验出现异常，立刻断电，排查故障后才可继续试验。

5、内部无用户可维修部件，故障联系厂家售后，禁止私自拆机。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、私自拆机、错误接线造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:发电机转子交流阻抗测试仪

[设备型号]:EDHNZ-3

[核心用途]:发电机转子交流阻抗测试；自动/手动采集，生成阻抗特性曲线；智能1.1倍过压过流保护；本机存储打印，RS232上传电脑生成报告；可做变压器空载短路、互感器、消弧线圈伏安特性试验

[显示交互]:大屏幕中文图形LCD；主功能菜单；参数设置界面；实时测试数据表格；阻抗特性曲线；历史数据浏览；系统时间、保护倍数设置；数字键盘操作

[工作模式]:自动阻抗测试；手动阻抗测试；历史数据浏览；系统参数配置；数据打印；RS232数据上传上位机

[关键能力]:0.2级电压电流阻抗测量；自动绘制缩放特性曲线；自动过压过流保护；一机多用，兼容多种感性设备伏安特性试验；大电流快速接头，5kg便携机身

[供电规格]:AC200-240V，45-55Hz

[性能参数]:阻抗0-6kΩ；电压0-600V；电流0-120A；功率0-72kW；重量5kg

[危险禁忌]:严格按图纸接线；大电流接头插拔旋转操作；超限告警立刻降压；试验结束调压器回零；出现故障断电排查；禁止私自拆机维修
