ED0305A型高低压开关柜通电试验台设备知识库
【文档类型】：设备操作知识库
【设备型号】：ED0305A
【设备名称】：高低压开关柜通电试验台
【数据来源】：原厂说明书doc
【标签】：开关柜出厂通电试验，多路交直流输出，AC0-400V，DC0-260V，三相100V，移动台体，独立接触器控制，过流空气开关保护
ED0305A型高低压开关柜通电试验台，面向开关柜生产厂家，用于高低压开关柜出厂通电校验。设备集成多路交流、直流电源输出，可给开关柜各类元件提供试验工作电源，完成通电调试检测；移动式柜体，各路输出配置接触器、空气开关做短路保护，部分输出单元可脱离柜体单独使用，提升开关柜出厂检测作业效率。
技术指标：
1、输入电源：三相四线AC380V；
2、输出规格：
①三相AC100V固定输出一组；
②三相AC 0-10A（＜10V）可调输出一组；
③DC24V、36V、110V、220V直流固定输出；
④交流操作电压AC0-400V，220V工况电流小于10A一组；
⑤直流操作电压DC0-260V一组；
⑥单相AC220V固定插座输出2组；
⑦三相AC380V固定接线柱输出一组；
3、外形尺寸：550*750*800mm；整机重量约75kg；
4、工作环境：0～40℃，湿度≤85%RH。
硬件台体结构：

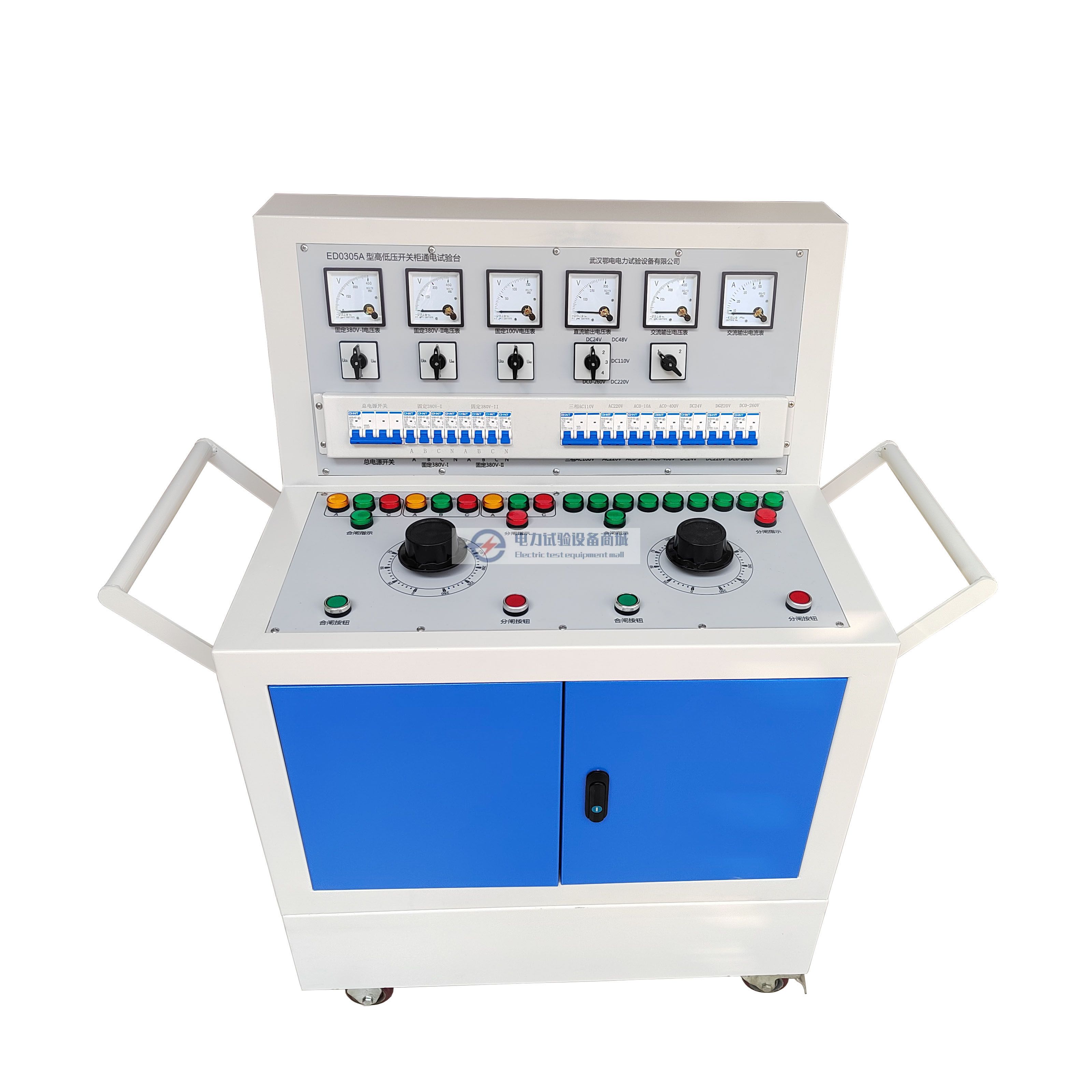

带脚轮移动式金属柜体，面板配置多只电压表、电流表；启停、分合闸控制按钮；调压旋钮；三相转换开关K1/K2/K3；各路输出接线柱；柜体下部双开门储物空间；后部设置外接输出接口；配套电源线。
输出回路：2-5号输出回路由独立接触器控制，每路输出前置10A空气开关实现短路保护；单相220V、三相380V不受接触器控制，总电源合闸即带电；交直流操作电源单元可脱离主机柜独立工作。
主要功能：
1、为高低压开关柜出厂试验提供多种交、直流试验电源，用于二次回路通电、分合闸机构校验。
2、多路电源独立受控，接触器控制输出通断，带空气开关短路保护；可按需多路同时输出（无硬件互锁，需要操作人员工艺管控）。
3、AC0-400V交流操作电源、DC0-260V直流操作电源模块支持分体独立使用。
4、三相转换开关切换，面板表头分别观测三相电压、三相电流。
操作流程要点：
1、接线前确认所有调压器旋钮置于零位；设备外壳可靠接地。
2、接入三相四线AC380V输入电源，接好被测开关柜试验接线。
3、合上设备总电源开关，按启动按钮。
4、对应回路按下“合闸”，缓慢调节调压旋钮升至目标电压，开展试验；交流、直流分合闸操作同一时间仅允许使用一组输出。
5、试验完成：调压旋钮逆时针回零，按下回路“分闸”，再按总停止按钮；断开总电源，待回路充分放电之后再拆除测试线缆。
重要注意事项：
1、设备外壳接地端子必须可靠接地。
2、开机前核对输入三相四线380V电源电压；试验台面及周边不得堆放杂物。
3、单相AC220V、三相AC380V输出不受接触器控制，总电源闭合就带电，做好安全防护。
4、交、直流合分闸输出，同一时刻只允许启用一组。
5、试验完毕确认被测设备断电放电完成，再拆除接线；设备做好防潮、防油污。
保养、运输与贮存：
1、使用前检查外观、表头、接线柱，长期闲置设备检查接线柱有无锈蚀，清理后使用。
2、每次试验结束拆除连线，断电拔插头，盖上机壳，存放于干燥通风无腐蚀性气体室内。
3、运输优先原厂木箱，木箱允许两层堆码；无包装禁止堆码，面板朝上。
4、贮存环境干燥无尘通风，底部垫防潮物件；无包装不可堆码。
开箱检查：开箱箭头标识朝上，禁止暴力敲打；对照装箱清单清点主机、说明书、电源线、合格证。
保修条款：发货起三个月缺陷包换；一年整机免费维修；一年以上有偿终身维修；人为操作不当、磕碰进水、私自拆机损坏不在保修范围。
安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。
[设备类型]:高低压开关柜通电试验台
[设备型号]:ED0305A
[核心用途]:高低压开关柜出厂通电调试；多路交直流电源输出；AC0-400V、DC0-260V可调操作电源；部分单元可分体独立使用；各路输出带短路空气开关保护；移动式台体
[显示交互]:多组交流电压表、电流表；三相转换开关；启动/停止、合闸/分合闸按钮；调压调节旋钮
[工作模式]:各路交直流电源输出；开关柜二次回路通电调试；分体单元独立输出；短路保护跳闸
[关键能力]:多路交直流组合输出；接触器控制输出通断；AC/DC操作电源可脱离柜体单独使用；移动式脚轮柜体；空气开关短路防护
[供电规格]:三相四线AC380V输入
[性能参数]:输出涵盖AC100V、AC0-400V、DC24~220V、DC0-260V；整机75kg；尺寸550*750*800mm
[危险禁忌]:调压器使用前后务必回零；外壳可靠接地；交直流分合闸输出同一时间只用一组；220V/380V固定输出上电即带电；试验结束充分放电后拆线；禁止私自拆机维修
