EDZG型水内冷发电机泄漏电流测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDZG系列

【设备名称】：水内冷发电机泄漏电流测试仪

【数据来源】：原厂说明书doc

【标签】：水内冷发电机，定子绕组直流耐压，汇水管极化电势补偿，大电流中频倍压，IGBT，一点接地，通水试验，外接微安表

EDZG系列为水内冷发电机定子绕组专用直流耐压及泄漏电流测试设备。针对水内冷发电机试验工况下会产生20-150mA大传导电流的特点，设备具备大电流输出能力，内置干扰补偿回路，可抵消汇水管极化电势、杂散电流干扰，读取绕组真实泄漏电流；采用中频倍压、PWM脉宽调制与大功率IGBT器件，配套屏蔽隔离接地工艺，分体式由控制机箱与倍压筒组成，用于检出定子端部局部绝缘缺陷，是普通直流高压发生器无法替代的发电机专项试验装置。

技术指标：

1、主流规格：50-80kV，输出电流100-200mA，输出功率5000-16000W；供电分为AC220V、三相四线AC380V两类配置。

2、电压、电流测量误差≤1.0%±1个字；过压整定误差≤1.0%；纹波系数≤3.0%；电压稳定度≤1.0%。

3、重量参数：控制机箱统一25kg；倍压筒45-70kg，底部配置移动脚轮。

硬件面板与成套配置：

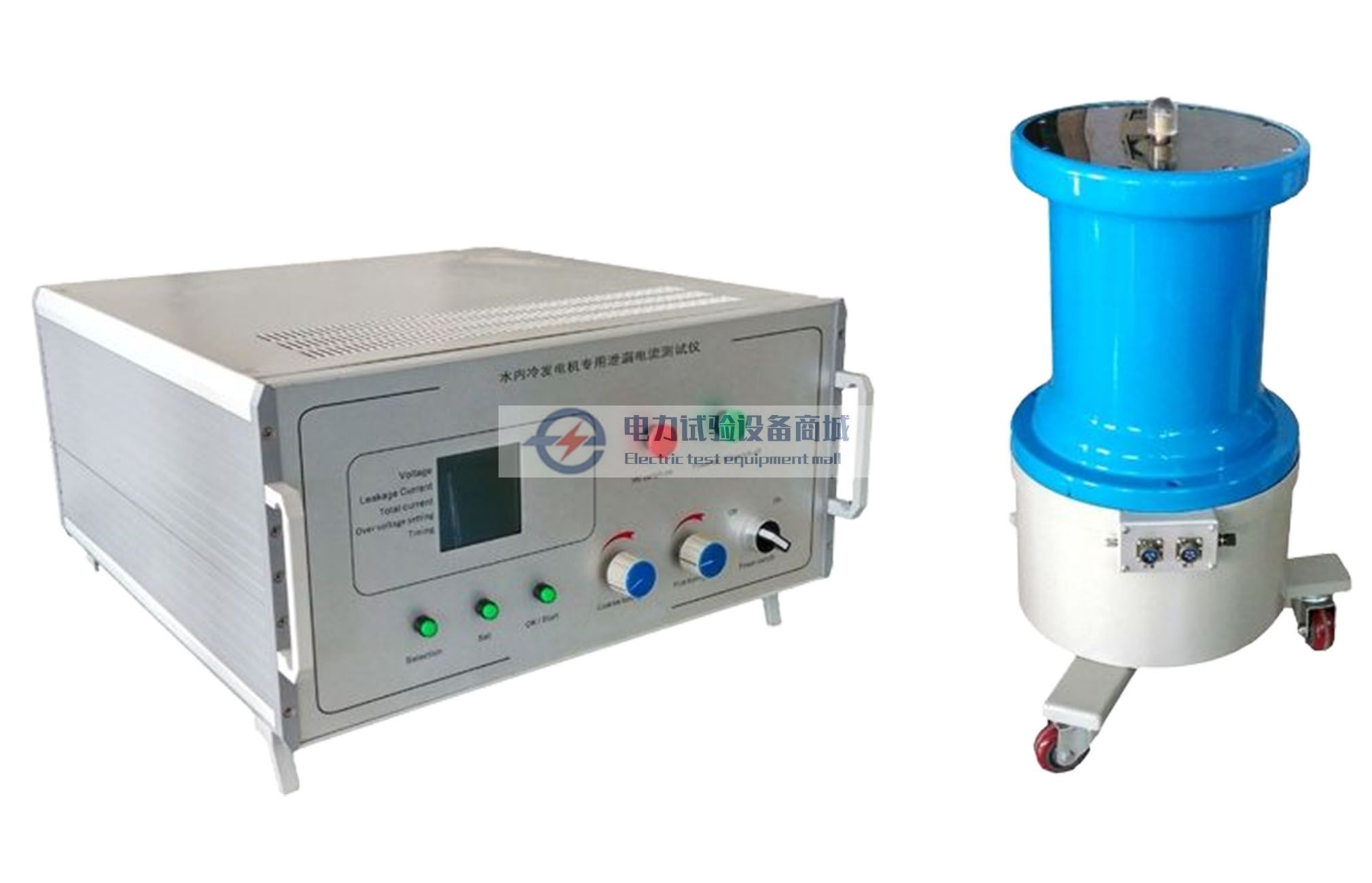

1、控制机箱：160×160点阵显示屏；选择、设置、确认/启动操作按键；粗调、细调调压电位器（升压前必须回零，具备零位保护）；红色高压接通按钮、绿色高压分断按钮；电源总开关；背板设有中频电缆快速插座（红点对位插接）、熔断器、泄漏电流外接微安表插孔、接地端子。

2、倍压筒组件：高压引出端、防晕端盖、筒体、中频通讯插座、接地端子、汇水管取样接线端子、移动脚轮。

3、全套配件：控制箱、倍压筒、电源电缆、中频连接电缆、汇水管取样线、专用接地线、专用放电棒、说明书、出厂检验报告、合格证。

主要测试功能：

1、水内冷发电机通水工况下定子绕组直流耐压试验。

2、通过内置补偿回路消除汇水管极化电势与杂散干扰，采集真实泄漏电流；支持外接微安表做读数比对校验。

3、可设置过压保护阈值、耐压计时时长；具备过压、过流多重保护。

操作流程要点：

1、操作人员需持有高压试验上岗证；供电回路设置两处明显断开点；机箱、倍压筒、被试机座执行一点接地，统一接至同一接地网。

2、通水水质要求：使用凝结水或者软化水；电导率2μs/cm，pH7-8，水电阻Rr≥150kΩ；水质不达标需做水处理。

3、按照原理图接好高压回路、汇水管补偿取样回路；中频电缆红点对红点对位插接。

4、开机上电，通过按键设置过压保护值、耐压计时；确认粗细调电位器回零。

5、按下红色高压接通按钮，通过粗-细调电位器平缓升压；到达试验电压后按确认键启动计时，读取屏幕电压、总电流、补偿后泄漏电流。

6、试验完毕：电位器回零，按绿色按钮切断高压；大电容试品使用配套放电棒，先间隙电晕放电，声音消失后再直接接触放电，最后挂接地线，全部放电完成后方可拆卸接线。

故障简易排查：

故障现象-原因分析-处理办法

开机绿灯不亮、风扇不运转-电源线断路、电源保险熔断-更换电源线或者同规格保险

按下高压接通红灯不点亮-调压电位器没有回到零位-将粗细调电位器旋转回零位

按红灯，松手立刻熄灭-过压保护整定值设置过低-重新调整过压保护参数

一升压红灯立即熄灭、绿灯亮起-高压对地短路、发电机试品短路-检查高压回路以及发电机绕组

升压过程保护跳闸熄灭-试品击穿放电，触发过压/过流保护-检查被试发电机，复核保护整定值

重要安全注意事项：

1、更换全部接线前，必须断开电源两处明显断开点。

2、200kV等级高压会产生空间静电感应，试验人员禁止互相握手、触碰接地构件，防范感应电击。

3、大电容试品严禁直接短接，必须采用配套放电棒执行间隙渐进式放电流程。

4、必须严格管控通水水质与水电阻指标，不达标不得开展试验。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上提供有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:水内冷发电机通水直流耐压分体试验装置

[设备型号]:EDZG系列

[核心用途]:水内冷发电机定子绕组通水直流耐压、泄漏电流测试；大电流输出；汇水管极化电势与杂散电流补偿；过压保护、耐压计时；外接微安表比对读数，检测定子端部绝缘缺陷

[显示交互]:160×160点阵显示屏；显示电压、泄漏电流、总电流、过压整定值、计时；选择/设置/确认按键；红绿高压操作按钮；粗、细调压旋钮；零位保护提示、各类故障告警提示

[工作模式]:发电机通水直流耐压试验；泄漏电流采集；过压参数整定；耐压计时；外接仪表比对测量；保护跳闸故障告警

[关键能力]:最高输出200mA大直流电流；内置干扰补偿回路消除汇水管极化电势；中频IGBT倍压；分体带脚轮倍压筒；中频电缆红点对位快速插接；专用放电棒；强制一点接地试验工艺

[供电规格]:AC220V / 三相四线AC380V（视具体规格）

[性能参数]:输出50-80kV，电流100-200mA；电压电流误差≤1.0%±1个字；纹波≤3.0%；机箱25kg，倍压筒45-70kg

[危险禁忌]:操作人员必须持高压上岗证；电源设置两处断开点；严格执行一点接地；调压电位器必须回零再投高压；通水水质、水电阻必须达标；大容量试品采用间隙逐步放电；中频电缆红点对位插接；禁止私自拆机维修
