ETCR4400多功能三相相位伏安表

ETCR4400多功能三相相位伏安表,是一款触摸屏的多功能仪表,可以测量电压幅值、电流幅值、电压相位、电流相位、频率、功率、有功功率、无功功率、谐波,并且能够实时显示三相电压和三相电流的矢量图。此外还可以判断三相相序、感性、容性电路,测试二次回路,检查电度表的接线正确与否,检修线路设备等。本产品操作简单、使用方便、测量快速、稳定、结果可靠。广泛适用于电力、石油化工、冶金、铁路、气象

  • 详情
  • 参数
  • 评价

        ETCR4400多功能三相相位伏安表,是一款触摸屏的多功能仪表,可以测量电压幅值、电流幅值、电压相位、电流相位、频率、功率、有功功率、无功功率、谐波,并且能够实时显示三相电压和三相电流的矢量图。此外还可以判断三相相序、感性、容性电路,测试二次回路,检查电度表的接线正确与否,检修线路设备等。本产品操作简单、使用方便、测量快速、稳定、结果可靠。广泛适用于电力、石油化工、冶金、铁路、气象等单位。

       ETCR4400多功能三相相位伏安表由主机与电流钳、电压测试线组成。采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷,准确可靠,同时仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB数据上传导出等功能。由于本仪器采用专用计量芯片,所以本仪表具备非常高精度的电参数测量,能够实时显示待测参数的变化,同时具备一键保存数据的功能。

本仪器具有如下功能及特点:

1.测量精度高,电压、电流精度达0.3级;相位精度达±1°;

2.可单相、两相、三相测量模式;三相四线制与三相三线制测量模式;

3.分析测量电压和电流21次以内的谐波;

4.测量人员只需接线操作,仪器自动测量,实时更新数据,便于现场分析;

5.仪器采用完全隔离技术,避免安全事故的发生; 触摸彩屏,中文界面,操作简易快捷 。

主要功能

同时同时测量电压幅值、电流幅值、电压相位、电流相位、电压与电流间相位、频率、功率、有功功率、无功功率,谐波等。实时显示三相电压和三相电流的矢量图。可以判断三相相序、感性、容性电路,测试二次回路,检查电度表的接线正确与否,检修线路等。

同时两路交流电流测量,量程:0.001A-20A

同时两路交流电压测量,量程:2V~700V

同时UI、II、UU之间相位测试,量程:0°~360°

谐波次数:2~21次

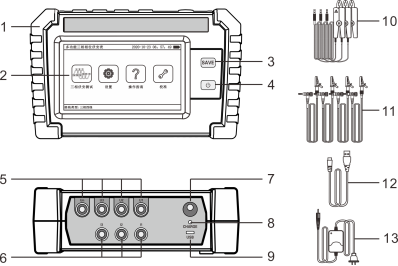

1、主机                                      2、触摸屏

3、数据保存按键                        4、开关机按键

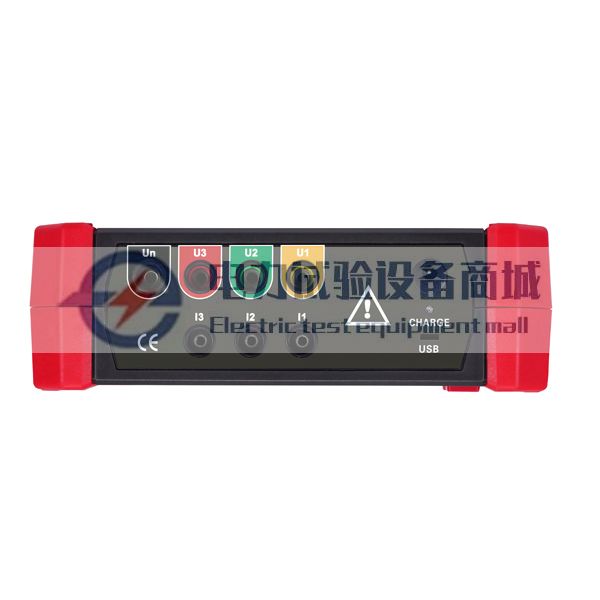

5、电压测试线接口(U1、U2、U3、Un)

6、电流测试线接口(I1、I2、I3)

7、充电接口                              8、充电指示灯

9、USB 接口                            10、电流测试线

11、电压测试线                        12、USB线

13、充电器


技术参数

一、基准条件和工作条件

影响量

基准条件

工作条件

备注

环境温度

23℃±1℃

-10℃~40℃

----

环境湿度

40%~60%

<80%

----

信号波形

正弦波

正弦波

β=0.01

信号频率

50Hz±1Hz

45Hz~65Hz

----

仪表工作电压

7.4V±0.2V

7.4V±1V

----

测相位频率相序时

电流幅值

600mA±10mA

1mA~20A

----

测相位频率相序时

电压幅值

100V±10V

2V~600V

----

测功率功率因数时

电流幅值

600mA±10mA

1mA~20A

----

测功率功率因数时

电压幅值

100V±10V

2V~700V

----

外电场、磁场

应避免

被测导线位置

被测导线处于钳口的近似几何中心位置



二、一般技术规格

电    源

DC 7.4V 5200mAH可充电锂电池

功能选项

触摸屏选择

显示模式

5寸触摸彩屏

LCD尺寸

108mm×65mm

主机尺寸

210mm×129mm×68mm

质    量

主机:约870g;整机:约2000g(含包装箱)

测 试 线

黄、绿、红、黑色电压测试线,各1根

电 流 钳

钳口尺寸Φ8mm,3个

数据存储

1000组。

数据查阅

数据上传

USB接口,测试记录数据上传计算机,可导出为Excel格式。

电池电压

电池电量指示显示,电池电压低于10%时提醒及时充电

自动关机

开机后15分钟无操作自动关机,关机前提醒关机

工作时间

充满电时,持续工作时间约12小时

功    耗

工作(背光为50):320mA;

工作条件

温度:-20 ~ 50℃,相对湿度:0 ~ 95%HR无冷凝

存储条件

温度:-30 ~ 60℃,相对湿度:0 ~ 75%HR



三、基准条件下基本误差及性能指标

测量类型

测量范围

精度

分辨率

电压

2V~100V

±0.3%Fs

0.0001V

100V-700V

0.0001V

电流

0.001A-1A

±0.3%Fs

0.0001A

1A-10A

0.0001A

10A-20A

0.0001A

谐波

2~21次

-

-

相位

0°~360°

±1°

0.1°

频率

45Hz~65Hz

±0.03Hz

0.0001Hz

功率

(包括有功、无功、视在功率)

0.002W~1000W

±0.3%Fs

0.0001W

1000W~10000W

0.0001W

10000W-14000W

0.0001W

功率因数

-1.000~1.000

±0.03

0.001

注:工作条件下的测量误差不超过基准条件的两倍,其中相位误差:20mA~20A为±2°;20mA以下±6°。

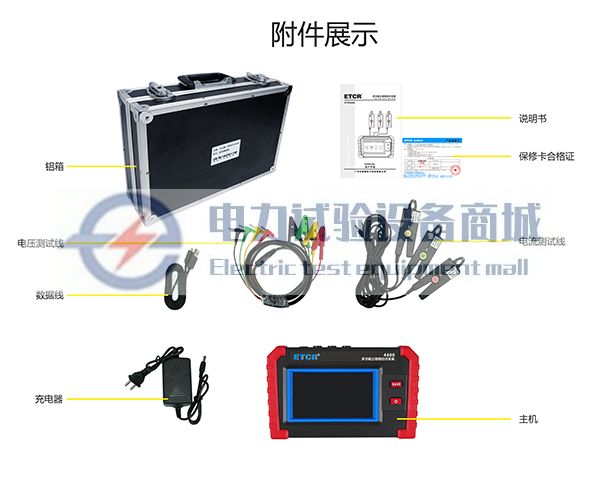

设备成套性

名称

数量

主机

1

电流钳

3个

电压测试线

1组(红、黄、绿、黑各1根)

USB数据线

1个

充电器

1个

铝箱

1个

说明书、合格证保修卡

1套
