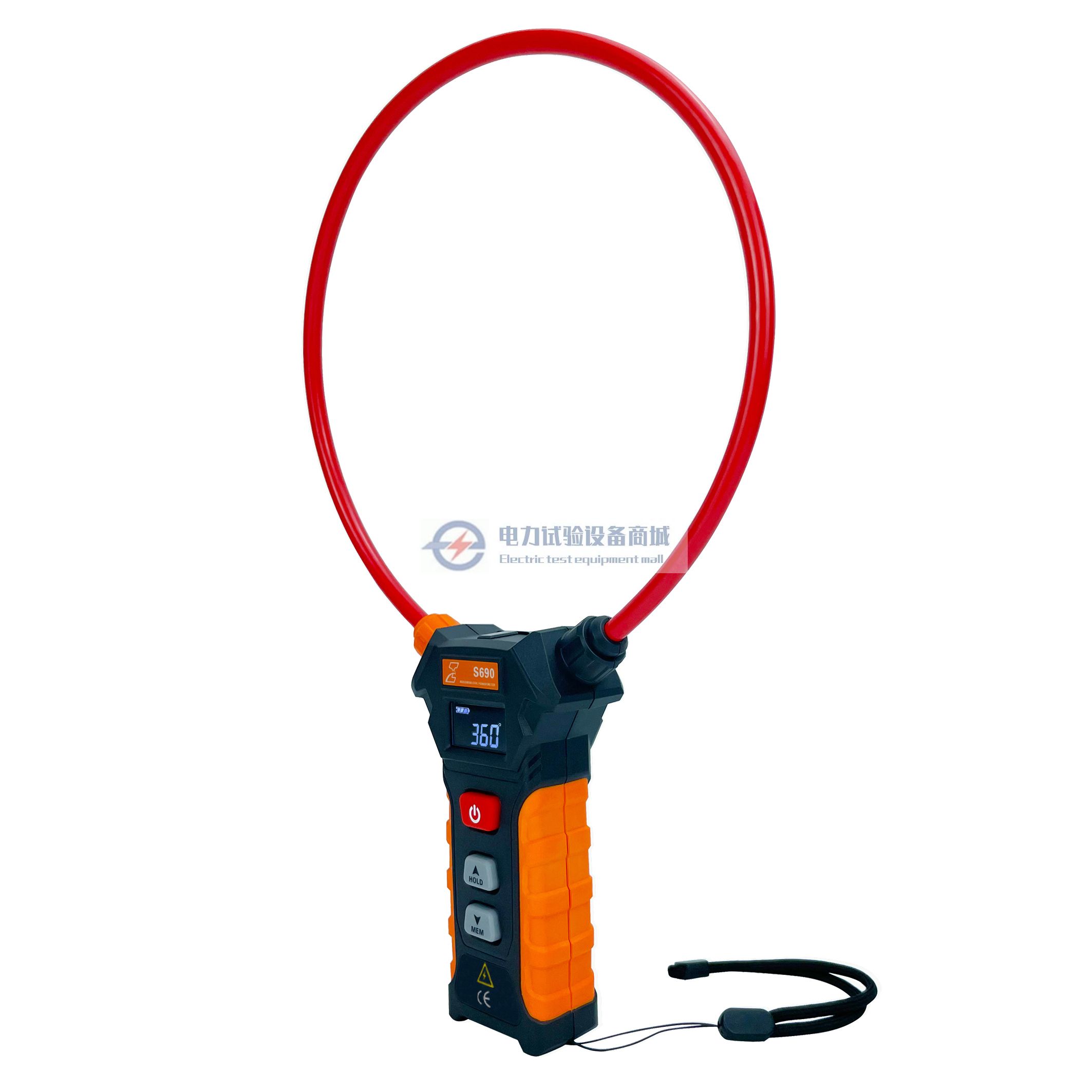

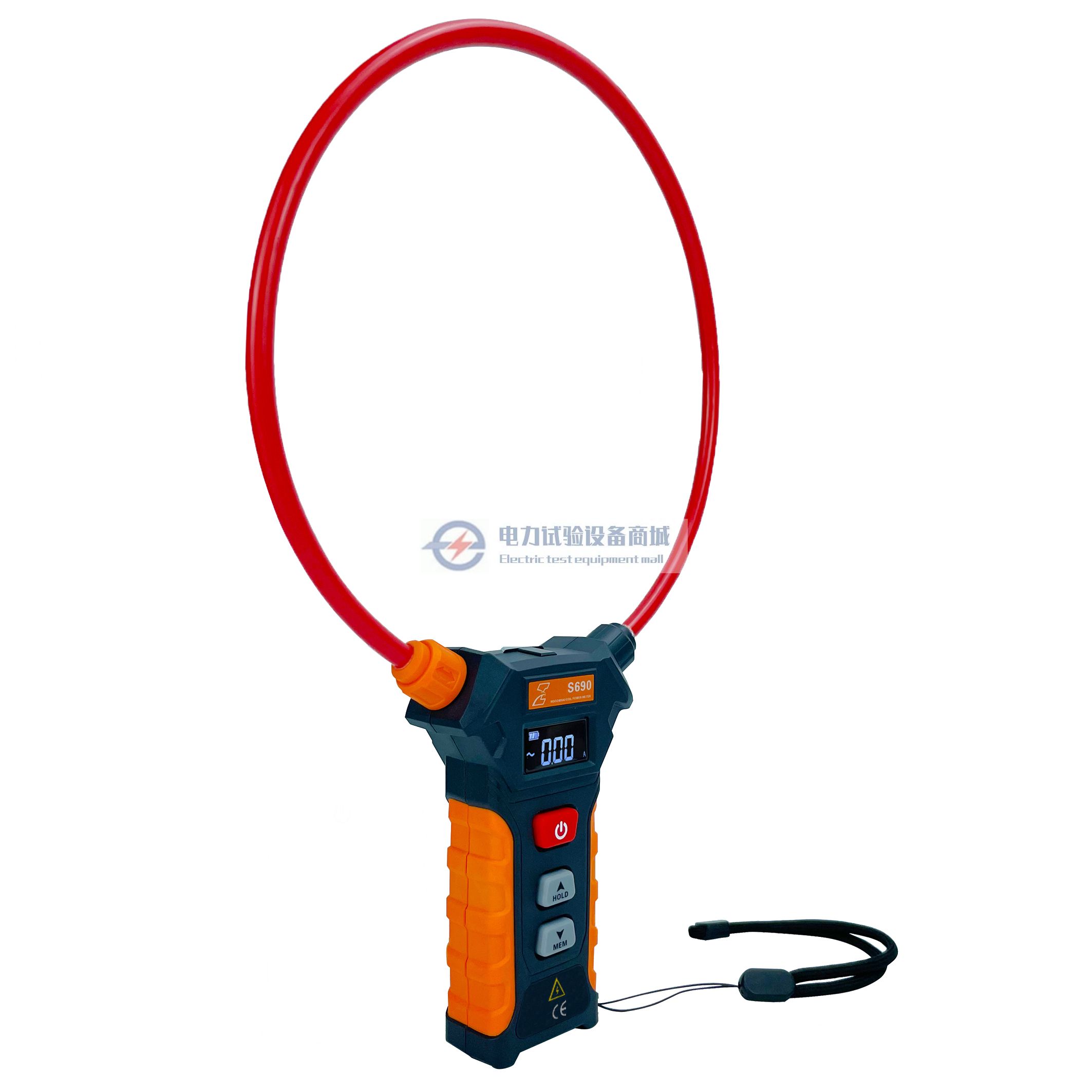

S690 柔性钳形电流表
S690柔性钳形电流表是为现场测试交流大电流、漏电流而精心设计制造的。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。
- 详情
- 参数
- 评价
S690柔性钳形电流表是为现场测试交流大电流、漏电流而精心设计制造的。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。
技术参数
功 能 | 交流电流测试 |
测试方式 | 柔性CT，微分方式 |
电 源 | 3V DC （7号碱性干电池2节） |
显示模式 | 4位LCD显示，背光功能，适合昏暗场所 |
测试精度 (26℃±3℃， 70%RH以下) | 电流： ±1.5%±5dgt |
测试范围 | 电流： 0.01A～9999A |
分 辨 力 | 0.01A |
导线位置 | 被测试导线处于钳口中心部位 |
数据存储 | 99组，闪烁显示“FULL”符号表示存储已满 |
线圈粗细 | Φ7.5mm |
线圈长度 | 700mm |
钳口尺寸 | 内径Φ200mm |
USB接口 | 有USB接口，实现所存数据上传电脑，便于分析数据 |
频 率 | 50Hz、60Hz自动识别 |
换 档 | 全自动切换 |
采样速率 | 约2次/秒 |
线路电压 | AC 1kV以下线路测试 |
仪表尺寸 | 长宽厚约350mm×220mm×38mm(线圈展开) |
数据保持 | 数据保持功能：“DH”符号显示 |
数据查阅 | 数据查阅功能：“~”符号指示，可翻阅所存数据 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
峰值保持 | 峰值保持功能：“PE”符号显示。 保持所测量的最大值，适合不易直接读取LCD数据的线路测试。 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电量低时，电池电压低符号显示，请及时更换电池 |
仪表质量 | 仪表：约225g (含电池)；包装质量：约0.75kg（含包装） |
工作电流 | 30mA |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
设备成套性
钳表 | 1台 |
仪表箱 | 1个 |
USB数据线 | 1条 |
电池(7号碱性干电池1.5V) | 2节 |
用户手册/保修卡/合格证 | 1套 |
