柔性大电流钳表
柔性大电流钳表
柔性大电流钳表
柔性大电流钳表

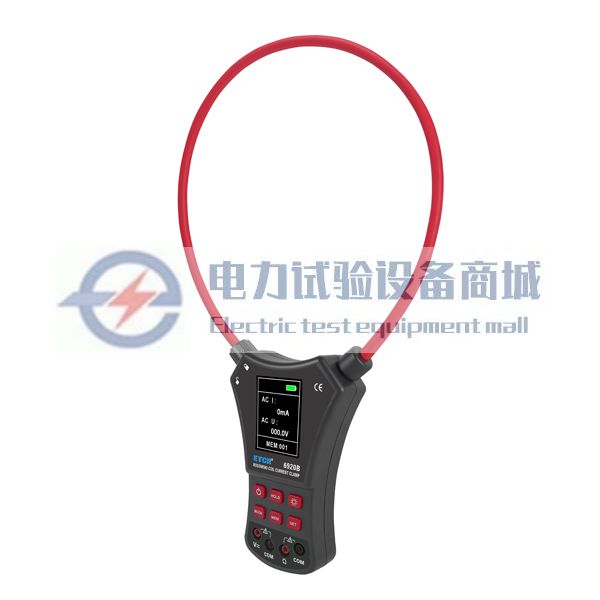

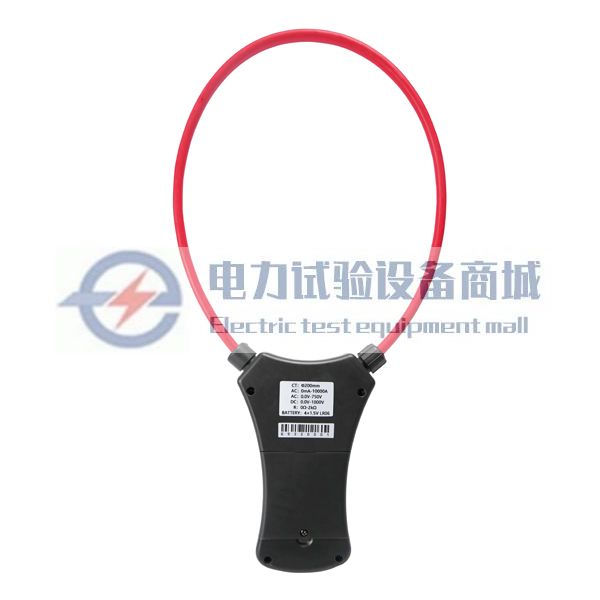

ETCR6920B柔性大电流钳表

ETCR6920B柔性大电流钳表是我公司精心研制的是为现场测试交流大电流而精心设计制造的。也可以测量作为普通万用表测量交流电压、直流电压、电阻、通断测试、。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接

  • 详情
  • 参数
  • 评价

            ETCR6920B柔性大电流钳表是我公司精心研制的是为现场测试交流大电流而精心设计制造的。也可以测量作为普通万用表测量交流电压、直流电压、电阻、通断测试、。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。

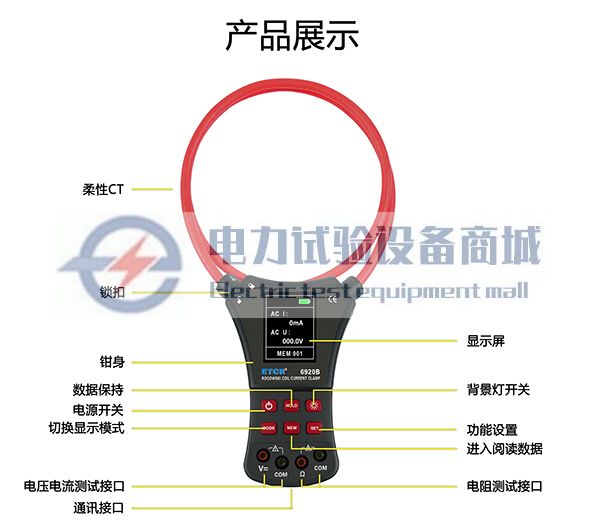

            柔性电流钳,即RogowskiCoil(罗氏线圈),采用先进的罗氏线圈技术,是一个在非铁磁性材料上均匀缠绕的环形线圈,无磁滞效应,几乎为零的相位误差,无磁饱和现象,线性度极高,抗干扰能力强。输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流,其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体,非接触测量,安全快速;其体积小、重量轻、外观精美、柔软灵活,适合于狭窄环境和排线密集的场所;测量精度高、可靠性强、响应频带宽,用户可根据需求定制线圈长度。

            ETCR6920B柔性大电流钳表体积小、重量轻,现场操作非常轻便简易,测量精度高,仪表具有USB通讯接口,可存储数据,通过系统软件上传所存数据到电脑,实现历史数据读取、查询、保存、打印等功能。仪表还具有背光功能、数据保持功能,是电工安全检测的必备工具。


技术参数

功    能

交流大电流、交流电压、直流电压、电阻、通断测试等

电    源

6V DC(LR03×4节碱性干电池)

测量方式

柔性CT:输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流。

钳口尺寸

内径Φ300mm

导线位置

被测量导线处于钳口的中心位置

数据存储

600组

通讯接口

实现所存数据上传电脑,便于分析数据

通 讯 线

通讯线,长1.8米

频    率

50Hz/60Hz自动识别

换    档

全自动切换

采样速率

约2次/秒

显示模式

2.8寸TFT彩色液晶屏;显示域58mm×44mm

仪表尺寸

300mm×470mm×35mm

背 光 灯

有,“ * ”键控制

数据保持

数据保持功能:“HOLD”符号显示

溢出显示

超量程溢出功能:“OL”符号显示

自动关机

开机约10分钟无操作后,仪表自动关机,以降低电池消耗

电池电压

当电池电压降到约4.8V时,仪表显示提醒更换电池。

仪表质量

仪表:约272g,总质量约755g(含电池及附件)

工作电流

背光灯开启80mA;背光灯关闭40mA

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

绝缘强度

AC 3700V/rms(铁心与外壳之间)

适合安规

IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)

型号对比:

产品

型号

电流

量程

电压

量程

电阻

量程

功率、功率因数、电能、频率、相位

线圈

内径

ETCR6900

0.00A~10000A

/

/

/

Φ200mm

ETCR6920

0mA~10000A

0.0V~750V AC

0.0V~1000V DC

0Ω~2kΩ

/

Φ200mm

ETCR6920B

0mA~10000A

0.0V~750V AC

0.0V~1000V DC

0Ω~2kΩ

/

Φ300mm

ETCR7350

0.0A~6000A

0.0V~600V AC

/

Φ200mm

ETCR7350B

0.0A~6000A

0.0V~600V AC

/

Φ300mm

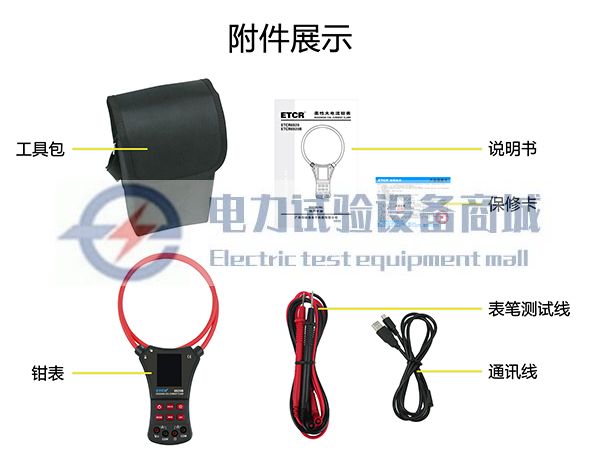

设备成套性

钳表

1台

工具包

1件

表笔测试线

2条(红黑各1条)

专用通讯线

1条

电池(LR03碱性干电池)

4节

包装盒/用户手册/保修卡、合格证

1套
