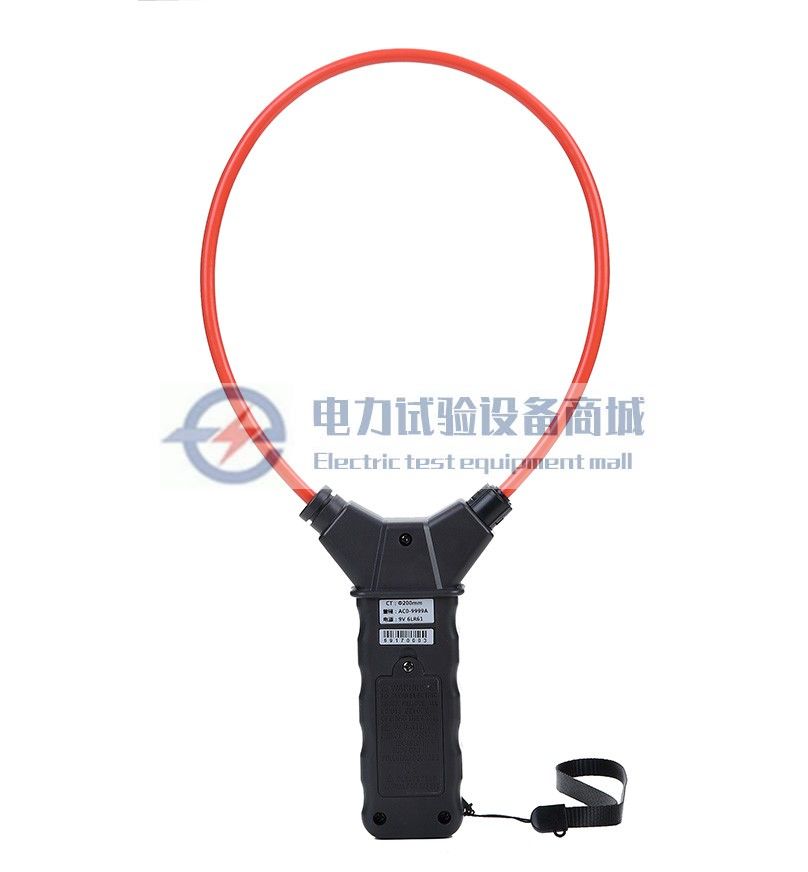

ETCR6900柔性大电流钳表
ETCR6900柔性大电流钳表是为现场测试交流大电流而精心设计制造的。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。 柔性电流钳，即RogowskiCoil(
- 详情
- 参数
- 评价
ETCR6900柔性大电流钳表是为现场测试交流大电流而精心设计制造的。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。
柔性电流钳，即RogowskiCoil(洛氏线圈)，采用先进的洛氏线圈(或称罗氏线圈)技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度极高，抗干扰能力强。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体，非接触测量，安全快速；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。 仪表还具有峰值保持、数据保持、数据存储等功能，使用方便，是电工安全检测的必备工具。
主要功能
交流电流量程：0.00A~9999A
数据存储：99组
线路电压：600V以下
线圈内径：Φ200mm
技术参数
一、量程及精度
| 测量功能 | 量程 | 精度 |
| 电流 AC | 0.00A～9999A | ±2%rdg±3dgt |
注：导线处于柔性线圈中心位置，23℃±2℃
二、其它参数
| 功 能 | 交流大电流 |
| 电 源 | 锌锰干电池 6F22 9V |
| 测试方式 | 柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就 可以真实还原输入电流。 |
| 线圈内径 | 内径Φ200mm |
| 分 辨 率 | AC 10mA |
| 线圈长度 | 长度628mm |
| 线圈粗细 | Φ7.5mm(非常适合于狭窄环境和排线密集的场所等) |
| 被测电流频率 | 50Hz/60Hz(自动识别) |
| 仪表尺寸 | 宽高厚190mm×370mm×40mm |
| LCD尺寸 | 35mm×21.5mm；显示域：32mm×15mm |
| 背 光 | 有背光，方便昏暗场使用 |
| 质 量 | 200g(含电池)； |
| 电场干扰 | 无磁滞效应，抗干扰能力较强 |
| 位置误差 | 被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测 试误差约增大一倍或更多。 |
| 采样速率 | 2次/秒 |
| 数据存储 | 99组，闪烁显示“FULL”符号表示存储已满 |
| 峰值保持 | 峰值捕获保持功能，测试中长按POWER不放手显示峰值“ ”符号显示 |
| 数据保持 | 数据保持功能：“DH”符号显示 |
| 线路电压 | AC600V以下线路测试 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 电池电压 | 当电池电压降到约7.2V时，电池电压低符号显示，提醒更换电池。 |
| 额定电流 | 约8mA |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -10℃～60℃；70%rh以下 |
| 绝缘电阻 | 100MΩ或更大,1000V |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT VI(1000V) IEC61326 (EMC标准) |

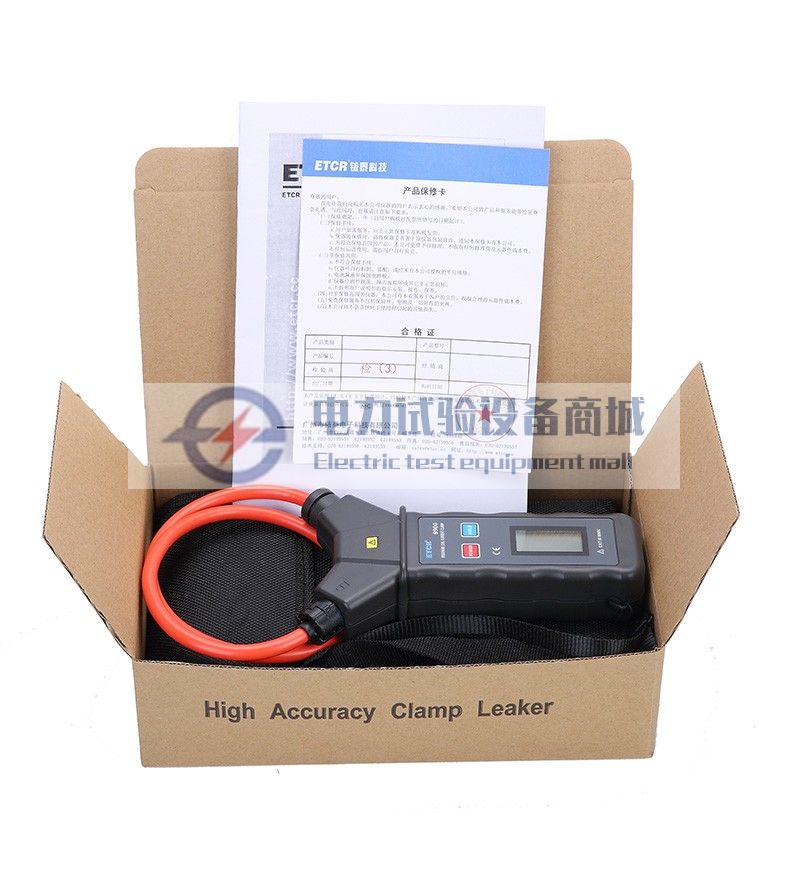

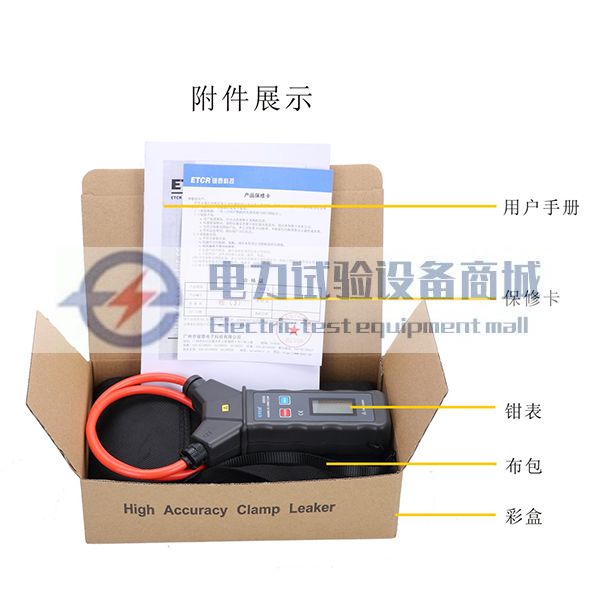

设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 无 | |
| 附件 | 仪表 | 1台 |
| 布包 | 1个 | |
| 电池（6F22 9V） | 1个 | |
| 用户手册、保修卡、合格证 | 1份 | |
| 用户手册/保修卡/合格证 | 1套 |
