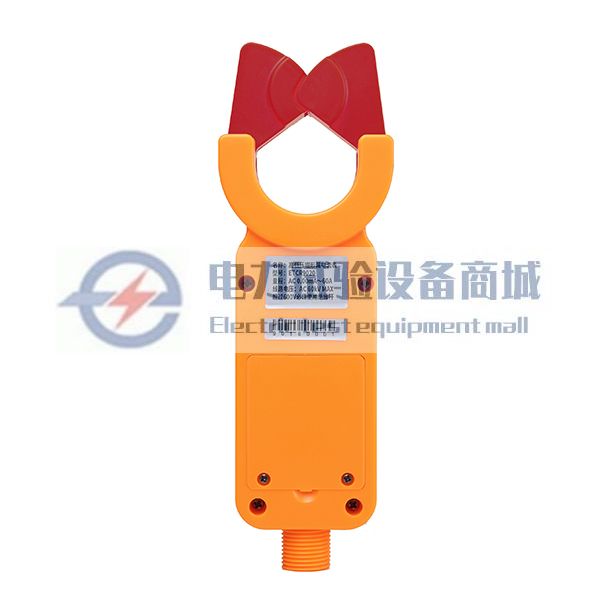

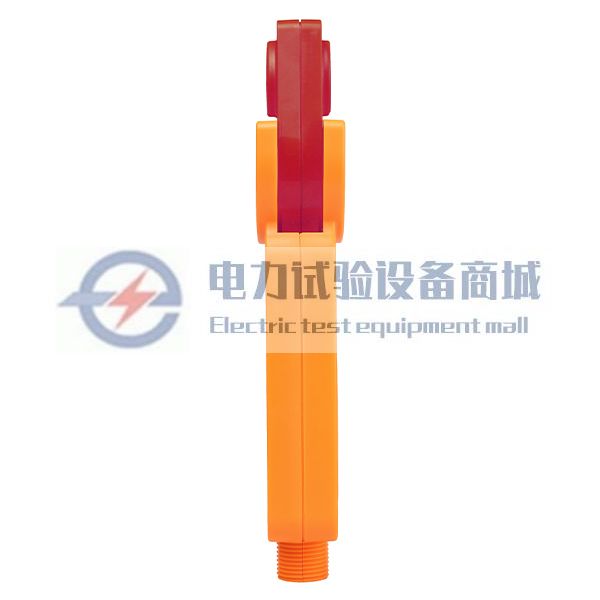

ETCR9020高低压钳形漏电流表

ETCR9020高低压钳形漏电流表突破传统结构,专为测量高压电流而精心设计制造的,采用CT技术及掩膜数字集成技术,仪表由专用钳形电流表配高压绝缘杆组成,若不使用绝缘杆,还可以当作高精度低压钳形漏电流表使用。 ETCR9020高低压钳形漏电流表连接绝缘杆,可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高压线路电流测量,在线电流测量,还具有峰值保持、数据保持、

  • 详情
  • 参数
  • 评价

        ETCR9020高低压钳形漏电流表突破传统结构,专为测量高压电流而精心设计制造的,采用CT技术及掩膜数字集成技术,仪表由专用钳形电流表配高压绝缘杆组成,若不使用绝缘杆,还可以当作高精度低压钳形漏电流表使用。

        ETCR9020高低压钳形漏电流表连接绝缘杆,可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高压线路电流测量,在线电流测量,还具有峰值保持、数据保持、数据存储、其专用钳形电流表通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以取代高低压变比测试仪,即分别测出一次回路与二次回路的高低压电流,再计算就能得出高低压的变比。绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点。

            主要功能

            高低压交流漏电流测量(600V以上使用绝缘杆操作)

            量程:0.00mA~60.0A

            分辨率:0.01mA

            峰值保持

            数据存储:99组

            线路电压:60kV以下有绝缘外皮导线电流测试,35kV以下裸导线测试(带绝缘杆操作)

            钳口尺寸:Φ48mm




技术参数

一、量程及精度

测量功能
量程
精度分辨力
高低压交流电流
0.00mA~999mA
±1%rdg±5dgt

0.01mA

1.00A~60.0A
±1.5%rdg±5dgt

0.01mA




注:23℃±5℃,80%RH以下


二、其它参数


      高低压交流漏电流测量
      DC6V 碱性干电池(1.5V AAA×4)
测试方式  钳形CT,积分方式
显示模式  4位LCD显示,背光功能,适合昏暗场所
LCD尺寸  47mm×28.5mm
仪表尺寸  检测仪:76mm×255mm×31mm
钳口尺寸  Φ48mm
采样速率  2次/秒
测量范围  0.00mA~60A(50/60Hz自动)
分 辨 力  0.01mA
      0.00mA~60A全自动换档
数据存储  99组,存储过程中“MEM”符号指示,“FULL”符号闪烁显示表示存储已满
PEAK保持

  自动保持高处的测试值,通常测试模式下按PEAK键,PEAK灯亮,即开启PEAK保

  持功能,再按PEAK键取消此功能

线路电压  60kV以下有绝缘外皮导线测试,35kV以下裸导线测试(带绝缘杆操作)
数据保持  通常测试模式下按HOLD键保持数据,“HOLD”符号显示,再按HOLD键取消
数据查阅“MR”符号指示,能上下翻阅所存数据
溢出显示  超量程溢出功能:“OL  A”符号显示
自动关机  开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压  当电池电压低于4.8V时,电池电压低符号显示,提醒更换电池
仪表质量   3450g(含绝缘杆和电池)
工作温湿度  -10℃~50℃;80%Rh以
存放温湿度  -10℃~60℃;70%Rh以下
      无315MHz、433MHz同频信号干扰
绝缘杆尺寸  Φ32mm,1m/节(5节)
绝缘强度  AC 110kV/rms(5节绝缘杆全部连接,两端之间)

型号对比:

型号名称量程最高分辨力钳口尺寸说明
ETCR9000高低压钳形电流表0mA-1200A1mAΦ48mm基础型
ETCR9000B无线高低压钳形电流表无线型
ETCR9020高低压钳形漏电流表0.00mA-60.0A0.01mAΦ48mm基础型
ETCR9020B无线高低压钳形漏电流表无线型
ETCR9150B无线高低压钳形电流表
 0mA~1200A
1mA
 Φ36mm
无线型

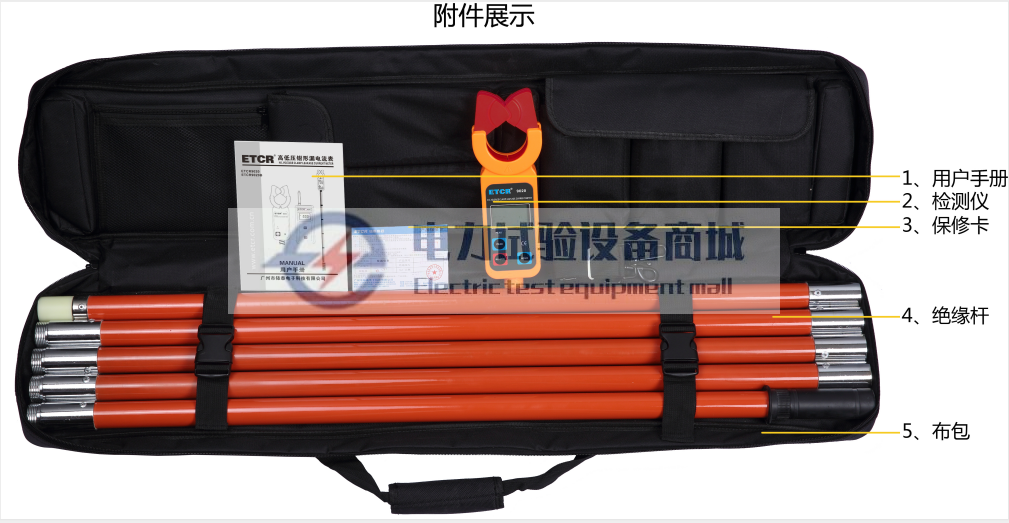

设备成套性

包装外包装纸箱
内包装布包
附件检测仪1台
绝缘杆(1米/节)5节
工具包1个
电池(碱性干电池AAA)4个
用户手册/保修卡/合格证1套
