无线高低压钳形漏电流表
无线高低压钳形漏电流表
无线高低压钳形漏电流表
无线高低压钳形漏电流表

ETCR9220B无线高低压钳形漏电流表

ETCR9220B无线高低压钳形漏电流表采用CT技术及掩膜数字集成技术,仪表由专用钳形电流表配高压绝缘杆组成,无线传送测试数据,配备无线接收器,能直线30米内接收被测数据。若不使用绝缘杆,还可以当作高精度低压钳形漏电流表使用。 ETCR9220B无线高低压钳形漏电流表连接绝缘杆,可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高压线路电流测量,在线电流测量

  • 详情
  • 参数
  • 评价

        ETCR9220B无线高低压钳形漏电流表采用CT技术及掩膜数字集成技术,仪表由专用钳形电流表配高压绝缘杆组成,无线传送测试数据,配备无线接收器,能直线30米内接收被测数据。若不使用绝缘杆,还可以当作高精度低压钳形漏电流表使用。

        ETCR9220B无线高低压钳形漏电流表连接绝缘杆,可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高压线路电流测量,在线电流测量,还具有峰值保持、数据保持、数据存储、无线传输等功能,其专用钳形电流表通下拉或前推绝缘杆能方便钳夹或撤离被测导线,广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以取代高低压变比测试仪,即分别测出一次回路与二次回路的高低压电流,再计算就能得出高低压的变比。绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点。

            主要功能

            高低压交流漏电流测量(600V以上使用绝缘杆操作)

            量程:0.00mA~60.0A

            分辨力:0.01mA

            无线传输:30米

            数据存储:99组

            线路电压:60kV以下有绝缘外皮导线测试,35kV以下裸导线测试(带绝缘杆操作)

            钳口尺寸:Φ68mm




技术参数

一、量程及精度

测量功能量程精度分辨力
高低压交流漏电流0.00mA~999mA±1%rdg±5dgt

0.01mA

1.00A~60.0A±1.5%rdg±5dgt

0.01mA




注:23℃±5℃,80%RH以下

二、其它参数

      高低压交流漏电流测量
      DC6V 碱性干电池(1.5V AAA×8)
测试方式  钳形CT,积分方式;可以将仪表挂在线路上测试,操作更加方便省力。
传输方式  433MHz无线传输
传输距离  30m
钳口尺寸  Φ68mm
测量范围  0.00mA~60A(50Hz/60Hz自动)
分 辨 率  0.01mA
      0.00mA~60.0A全自动换档
采样速率  2次/秒
显示模式  4位LCD显示
LCD尺寸  检测仪LCD:35mm×21.5mm
  接收器LCD:47mm×28.5mm
仪表尺寸  检测仪:135mm×218mm×60mm
  接收器:78mm×165mm×42mm
数据存储

  99组;基础型产品存储过程中显示所存数组号;无线型产品存储过程中“MEM”

  符号指示;“FULL”符号闪烁显示表示存储已满

线路电压  60kV以下有绝缘外皮导线测试,35kV以下裸导线测试(带绝缘杆操作)
数据保持

  通常测试模式下按HOLD键保持数据,“DH”符号显示,再按HOLD键取消(接收

  器LCD显示“HOLD”符号)

数据查阅“MR”符号指示,能上下翻阅所存数据
溢出显示  超量程溢出功能:“OL  A”符号显示
无信号指示  当接收器没有收到发射信号时动态显示“no- -”符号
自动关机  开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压  当电池电压低于4.8V时,电池电压低符号显示,提醒更换电池
仪表质量  约3930g(含绝缘杆和电池)
工作温湿度  -10℃~40℃;80%Rh以下
存放温湿度  -10℃~60℃;70%Rh以下
      无315MHz、433MHz同频信号干扰
绝缘杆尺寸  Φ32mm,1m/节(5节)
绝缘强度  检测仪/接收器:AC 2kV/rms(外壳螺丝间)
  绝缘杆:AC 110kV/rms(5节绝缘杆全部连接,两端之间)
      防滴漏Ⅱ型

型号对比:

型号名称量程最高分辨力钳口尺寸说明
ETCR9200高低压钳形电流表0mA~1200A1mAΦ68mm基础型
ETCR9200B无线高低压钳形电流表无线型
ETCR9220高低压钳形漏电流表0.00mA~60.0A0.01mAΦ68mm基础型
ETCR9220B无线高低压钳形漏电流表无线型

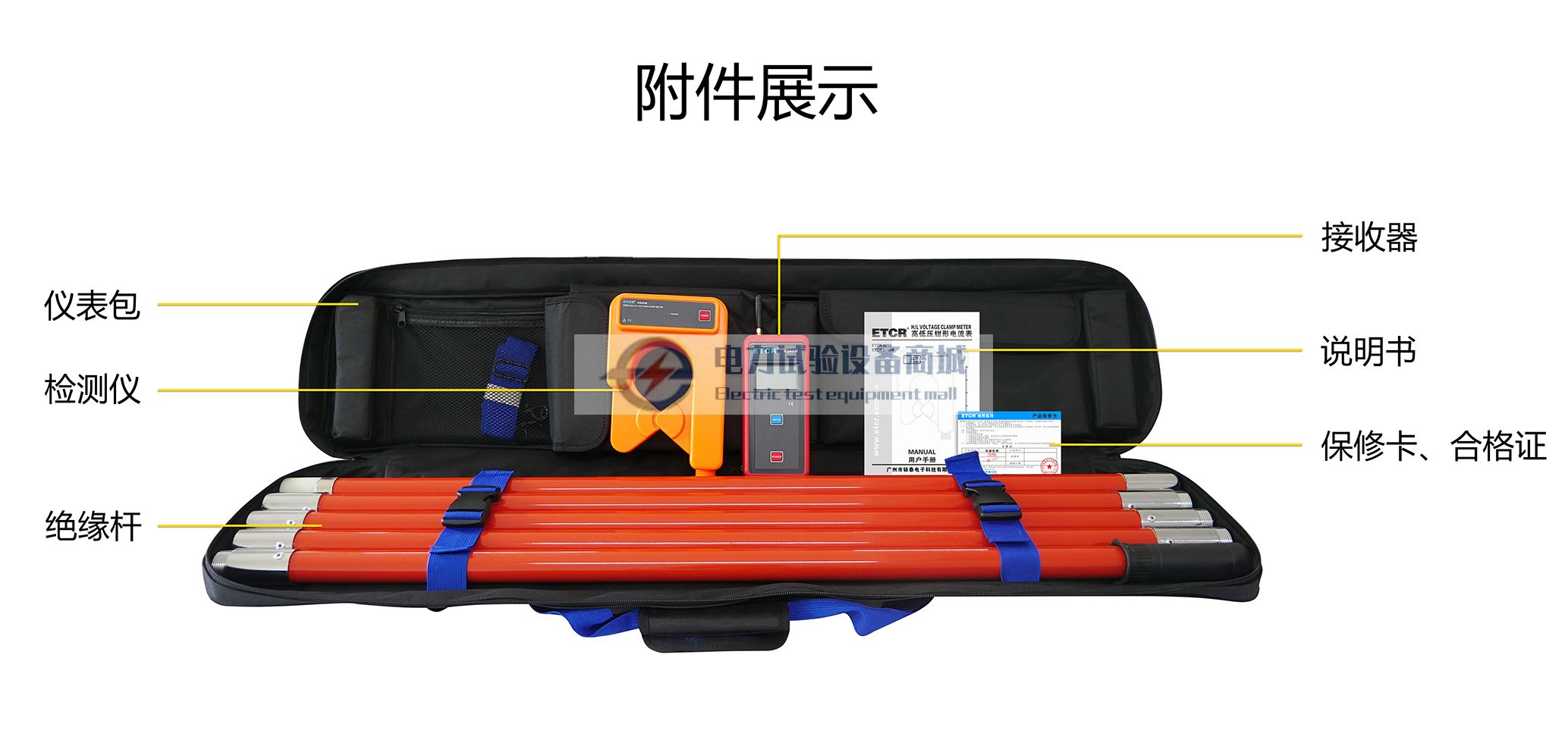

设备成套性

包装外包装纸箱
内包装布包
附件检测仪1台
接收器1台
天线1根
绝缘杆(1米/节)5节
布包1个
电池(碱性干电池AAA)8个
用户手册/保修卡/合格证1套
