高低压钳形电流表
高低压钳形电流表
高低压钳形电流表
高低压钳形电流表

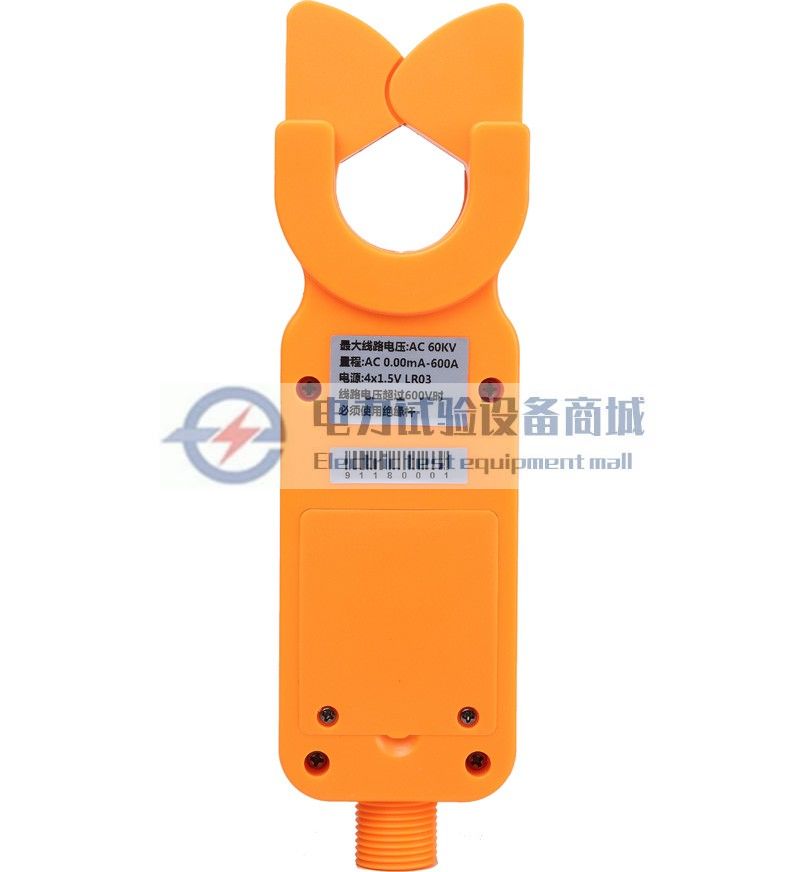

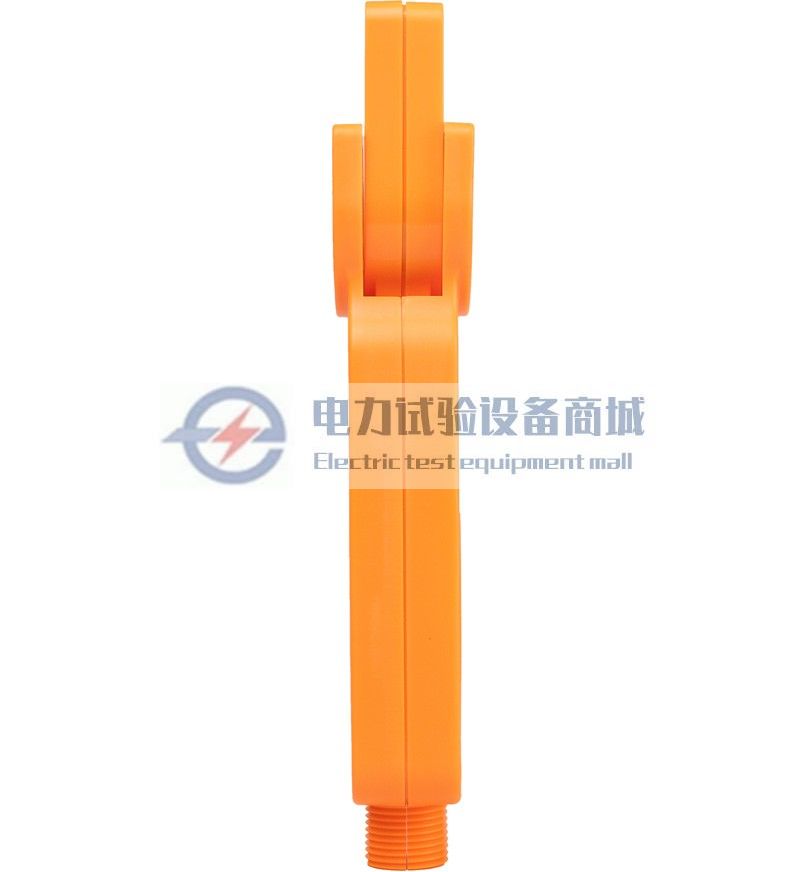

ETCR9100高低压钳形电流表

ETCR9100高低压钳形电流表,适用于60kV以下高低压交流漏电流、电流测量,量程:0.00mA~600A,钳口尺寸为Φ33mm,电流钳选用特殊合金,采用磁性屏蔽技术,抗干扰能力强,确保测量的准确性与稳定性。仪表有峰值保持、数据保持、数据存储(99组)等功能,也可以当高低压变比测试仪使用,即分别测出一次回路与二次回路的高低压电流,再人工计算就能得出高低压的变比。电流表由一个高压检测仪、五根高压绝

  • 详情
  • 参数
  • 评价

ETCR9100高低压钳形电流表,适用于60kV以下高低压交流漏电流、电流测量,量程:0.00mA~600A,钳口尺寸为Φ33mm,电流钳选用特殊合金,采用磁性屏蔽技术,抗干扰能力强,确保测量的准确性与稳定性。仪表有峰值保持、数据保持、数据存储(99组)等功能,也可以当高低压变比测试仪使用,即分别测出一次回路与二次回路的高低压电流,再人工计算就能得出高低压的变比。

电流表由一个高压检测仪、五根高压绝缘杆组成,绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可拆卸等特点。

主要功能

        高低压交流漏电流、电流测量

        量程:0.00mA~600A

        分辨率:0.01mA

        峰值保持

        数据存储:99组

        线路电压:60kV以下

        钳口尺寸:Φ33mm

9100


技术参数

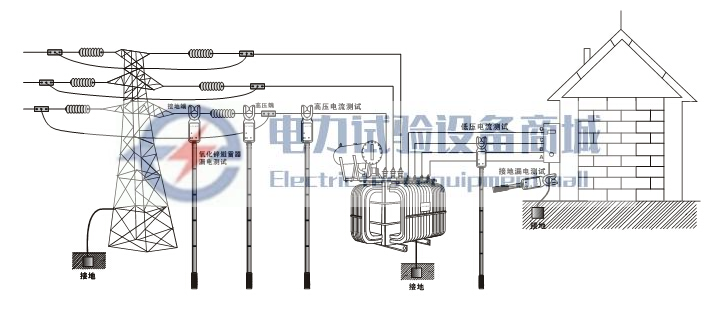

功    能高低压交流漏电流、电流在线测试;氧化锌避雷器受潮或老化在线判断;电流互感器变比间接测试、负荷电流测试
 电    源DC6V 碱性干电池(1.5V AAA×4)
 测试方式钳形CT,积分方式
 显示模式4位LCD显示,背光功能,适合昏暗场所
 LCD尺寸47mm×28.5mm
 仪表尺寸高压检测仪宽高厚:68mm×245mm×40mm
钳口尺寸Φ33mm
采样速率2次/秒
测量范围AC 0.00mA~600.0A
电流频率50Hz/60Hz自动
分 辨 力0.01mA
换    档0.00mA~600A全自动换档
测试精度(23℃±5℃,80%RH以下)0.00mA~100A:      ±1%±5dgt
101A~600A:        ±2%±5dgt
数据存储99组,存储过程中“MEM”符号指示,“FULL”符号闪烁显示表示存储已满
PEAK保持自动保持高处的测试值,通常测试模式下按PEAK键, PEAK灯亮,即开启PEAK保持功能,再按PEAK键取消此功能
线路电压适合于60kV以下带绝缘皮的线路测试,及35kV以下的裸导线或汇流母线。(带5节绝缘杆操作)
数据保持通常测试模式下按HOLD键保持数据,“HOLD”符号显示,再按HOLD键取消
数据查阅“MR”符号指示,能上下翻阅所存数据
溢出显示超量程溢出功能:“OL  A”符号显示
自动关机开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压当电池电压低于4.8V时,电池电压低符号显示,提醒更换电池
仪表质量钳表:约355g(含电池);总质量:约6kg(含附件)
工作温湿度-20℃~40℃; 80%Rh以下
存放温湿度-20℃~60℃; 70%Rh以下
干    扰无315MHz、433MHz同频信号干扰
绝缘杆尺寸Φ32mm,1m/节(5节)
绝缘强度AC 60kV/rms(5节绝缘杆全部连接,两端之间)
结    构防滴漏Ⅱ型

型号对比:

型号名称量程最高分辨力钳口尺寸说明
ETCR9000高低压钳形电流表0mA-1200A1mAΦ48mm基础型
ETCR9000B无线高低压钳形电流表无线型
ETCR9020高低压钳形漏电流表0.00mA-60.0A0.01mAΦ48mm基础型
ETCR9020B无线高低压钳形漏电流表无线型
ETCR9100高低压钳形电流表0.00mA~600A0.01mAΦ33mm基础型
ETCR9100B无线高低压钳形电流表无线型

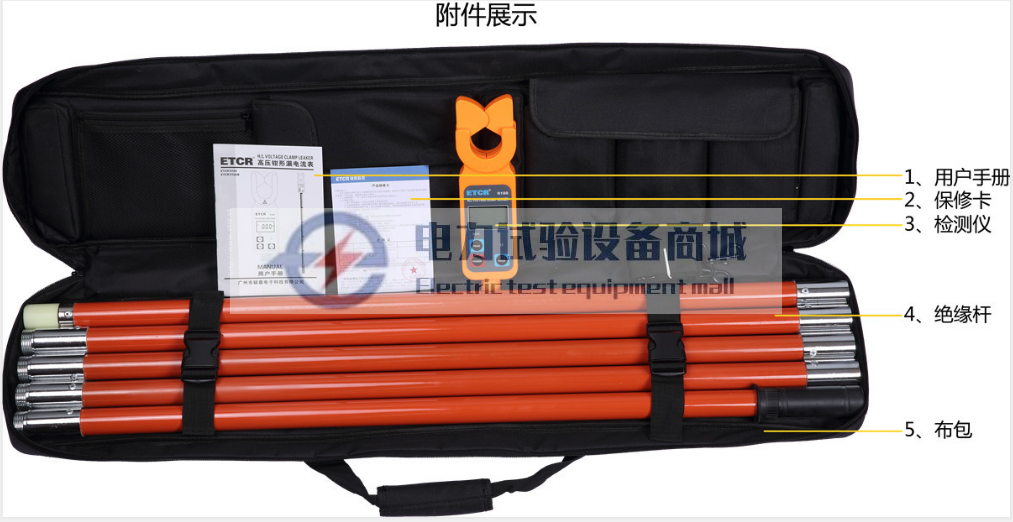

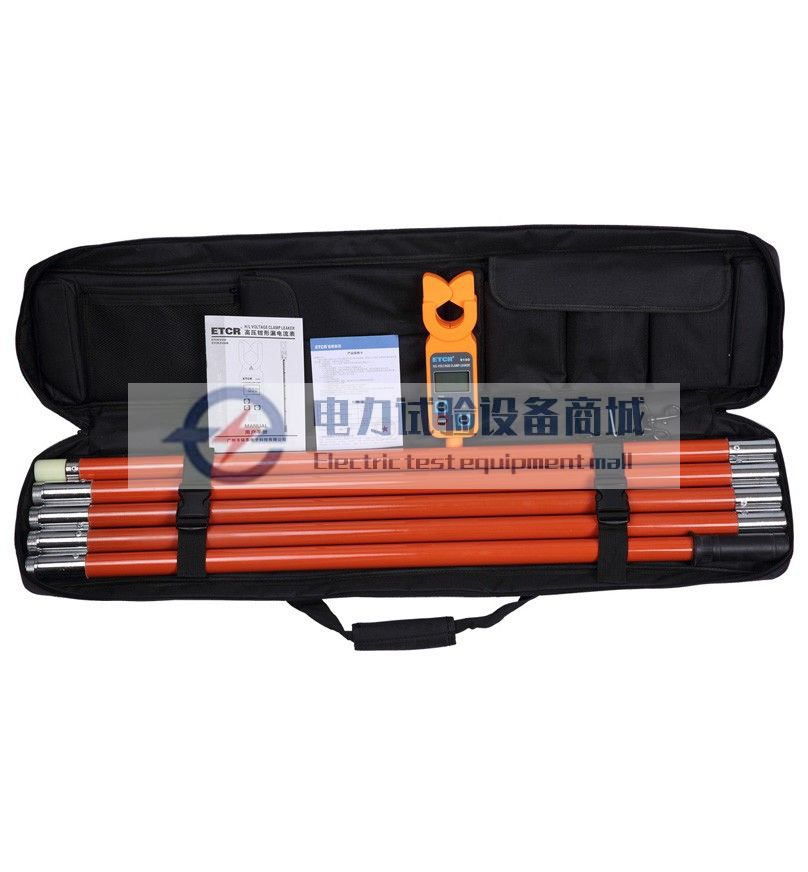

设备成套性

包装外包装纸箱
内包装布包
附件仪表1台
7号电池4节
绝缘杆(1米)5根
布包1个
说明书1本
合格证1张
保修卡1张
