全自动高压开关温升试验装置说明书
一、概述

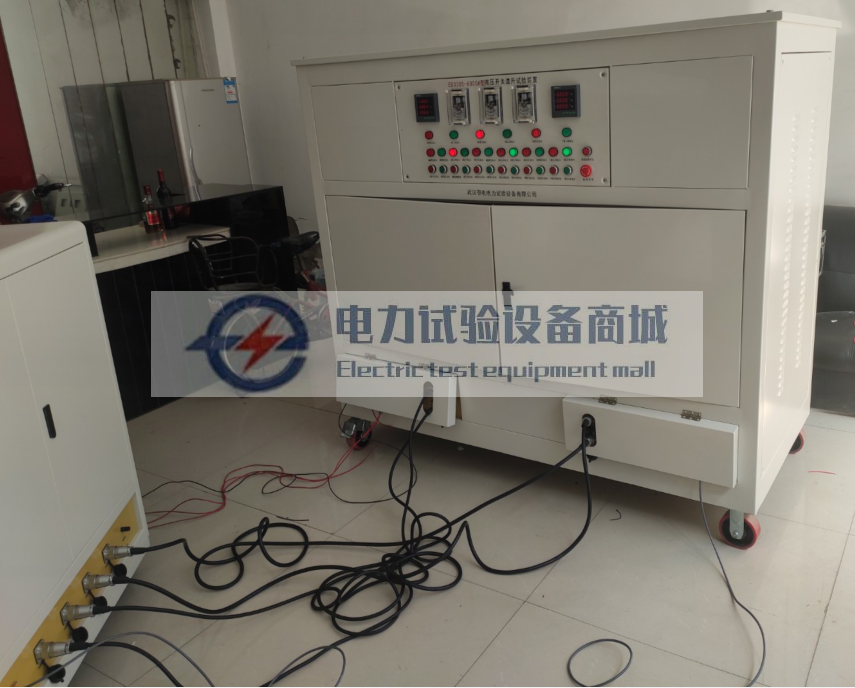

全自动高压开关温升试验装置由武汉鄂电电力试验设备有限公司专为绕组、电线、电缆、铜排等试品的温升试验设计，现已发展至第三代。该装置运用先进的微电子处理技术，全中文界面，操作简单易懂。可提前设置全部使用过程，参数设定后自动测试，无需人工干预，自动化程度与可靠性高。
二、适用范围
本装置可长时间输出 0 - 3000A/6000A 电流（输出电压不低于 AC24V/AC12V），配合客户自配的多通道温度记录仪，能实时记录试品温度数据。
三、运行条件
1.电源电压：单相 AC 220V ±10%，50Hz ± 1Hz。
2.供电容量：不小于 80KVA，无需独立供电线路，对电能质量无影响。
3.工作温度与湿度：额定工作温度 +25℃，允许范围 -10℃～45℃，空气相对湿度不超过 85%。
4.环境要求：控制系统室应远离电磁场干扰与机械振动，避免腐蚀性气体侵蚀；空气中不得有过量尘埃、酸、盐、腐蚀及爆炸性气体；安装海拔不超过 1000m。
四、试验系统基本组成
（一）标准低压配电柜
参考标准众多，涵盖试验变压器、干式电力变压器、低压配电设计、通用用电设备配电设计、电力装置电测量仪表装置设计、电测量指示和记录仪表及其附件安全要求、热处理炉相关测定与控制、热处理工艺质量控制、航空制件热处理炉有效加热区测定、电工电子产品环境试验设备基本参数检定（温度、湿热、盐雾试验设备）、军用机载设备气候环境试验箱（室）检定（温度、湿热、盐雾试验箱（室））等方面。
（二）大电流变压器
1.参考标准：与标准低压配电柜部分参考的试验变压器、干式电力变压器相关标准一致。
2.规格参数：
1.容量：72KVA
2.相数：单相
3.频率：50Hz、正弦波
4.输入额定电压：400V
5.输入额定电流：28.8A
6.输出额定电压：12V
7.输出额定电流：600A（具备交流/直流选择功能）
8.运行方式：可长时间连续工作 999 小时
9.输出选择：通过面板合闸按钮选择交流或直流输出，不可同时使用
10.电流传感器精度：0.5 级
11.切换方式：根据目标电流大小自动选择电流传感器
12.冷却方式：强迫风冷，有过热保护功能
13.数量：1 台
（三）调压器
1.规格参数：
1.容量：80KVA（电动调压器）
2.相数：单相（三台）
3.输入额定电压：三相 AC380V
4.输入额定电流：210A
5.输出额定电压：0～400V
6.输出额定电流：200A
7.频率：50Hz、正弦波
8.运行方式：长期运行
9.形式及冷却方式：风冷
10.调压器驱动方式：电机驱动调压器正反转
11.数量：一台
2.参考标准：与标准低压配电柜部分参考的低压配电设计、通用用电设备配电设计、电力装置电测量仪表装置设计相关标准一致。

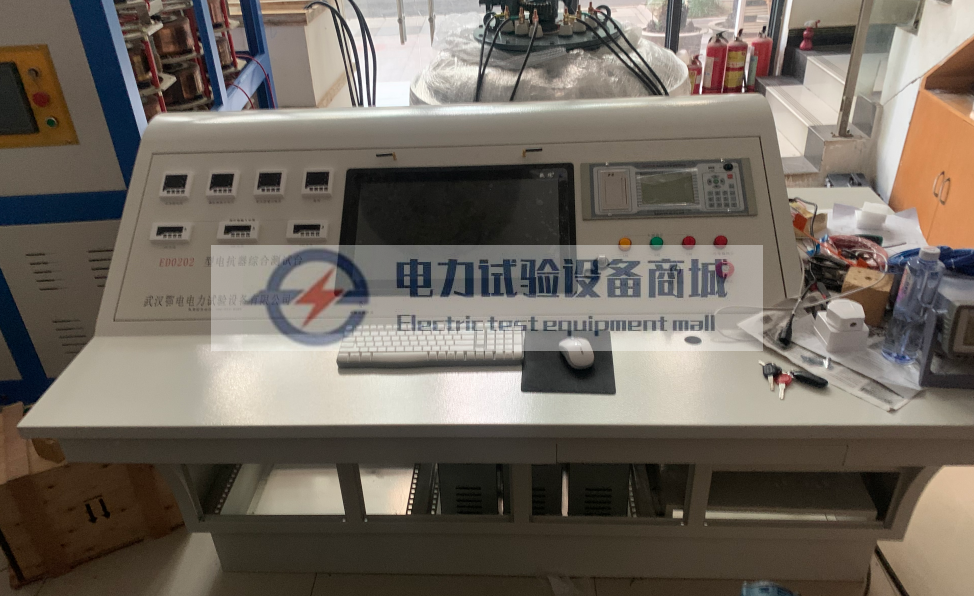

（四）微机系统主控制台
1.结构组成：
1.驱动单元：控制调压器电机正反运行，调节大电流大小。
2.信号调理及采样单元：负责信号处理与采集。
3.系统保护单元：保障系统安全运行。
4.控制及数据分析单元：实现试验全过程自动化控制。
5.工业计算机及显示器：配备计算机软件系统，全中文操作界面，人性化设计，可在软件中完成参数设定，显示电流、电压、时间、温度（选配）、温升曲线（选配）、系统状态及提示信息等。
2.产品特点：
1.自动控制优势：针对温升试验时间长，易受电网电压波动、连接导线或铜排及连接件温度上升、被试品温度上升等因素影响导致输出电流不稳定的问题，本装置在满足基本要求基础上增加自动控制功能。早期类似设备手动操作，需专人看管，效率低且效果不佳，本装置解决了这些问题。
2.具体特性：
1.交流输出可远程控制切换，无需手动操作。
2.设置好试验参数后，一键启动，试验过程无需人工干预，完成后自动回到零位，实现智能化工作。
3.试验中自动跟踪目标电流，稳定输出电流，不受被试品温度上升和电网电压波动等因素影响。
4.具备热保护功能，调压器、大电流变压器等部位过热时立即停机/不能启动。
5.具有接地检测和回零检测功能，确保试验安全可靠。
6.电流、电压、温度、试验时间、状态信息、提示信息、故障记录等数据同屏显示，读数清晰直观。
7.全中文界面，操作简单，适应多种场合。
8.轻触式按键操作，所有功能通过按键设定，提高产品安全性与可靠性。
9.全数字式校准方式，现场使用方便，精度易于控制。
10.具备状态提醒功能，引导式操作，无说明书也能熟练操控。
11.试验过程中屏上有动态提醒内容，时刻提醒操作人员注意安全。
12.试验时间可任意设定，范围 0 ～ 999.9 小时。
13.高精度传感器配合高性能 AD 采集芯片，测量数据准确可靠。
14.自动计时功能，电流上升至目标值时自动开始计时，计时时间到显示结果并回到零位。
15.带紧急停止按钮，紧急情况下可迅速切断系统电源，确保人身安全。
16.电流上升速度智能控制，接近目标值时自动减慢，避免电流过冲。
17.过流等故障时保护及时、准确、可靠。
18.采用硬、软件抗干扰技术结合，性能稳定，抗干扰能力强，试验中无死机、黑屏、花屏等异常现象。
19.可实现 0 - 6000A 全范围精度在技术要求范围内。
20.控制软件具备数据记录、管理、电流/电压时间曲线、报表等多种实用功能，能通过打印机打印报表，可用于无人看守试验场所；可监测和实时记录输入和输出数据，如输入端电压、电流、输出端电压、电流及所有通道温度。
21.整体设计美观大方，结构合理、可靠耐用。
3.系统技术参数：
1.电源电压：单相 AC3*380V ±10%，50Hz ± 1Hz。
2.输出电流：交流 AC 0 ～ 3000A/6000A，标准正弦波，电流波形失真度小于 1%，输出连续可调。
3.输出电压：单相 AC 0 ～ 24V/12V。
4.测量精度：0.5 ％FS ± 3 字。
5.控制精度：±1% ± 1A，稳定后平均控制误差小于 2A。
6.计时长度：0 ～ 999.9h，可在额定电流和额定电压下长时间工作。
7.绝缘等级：B 级。
8.冷却方式：强迫风冷。
