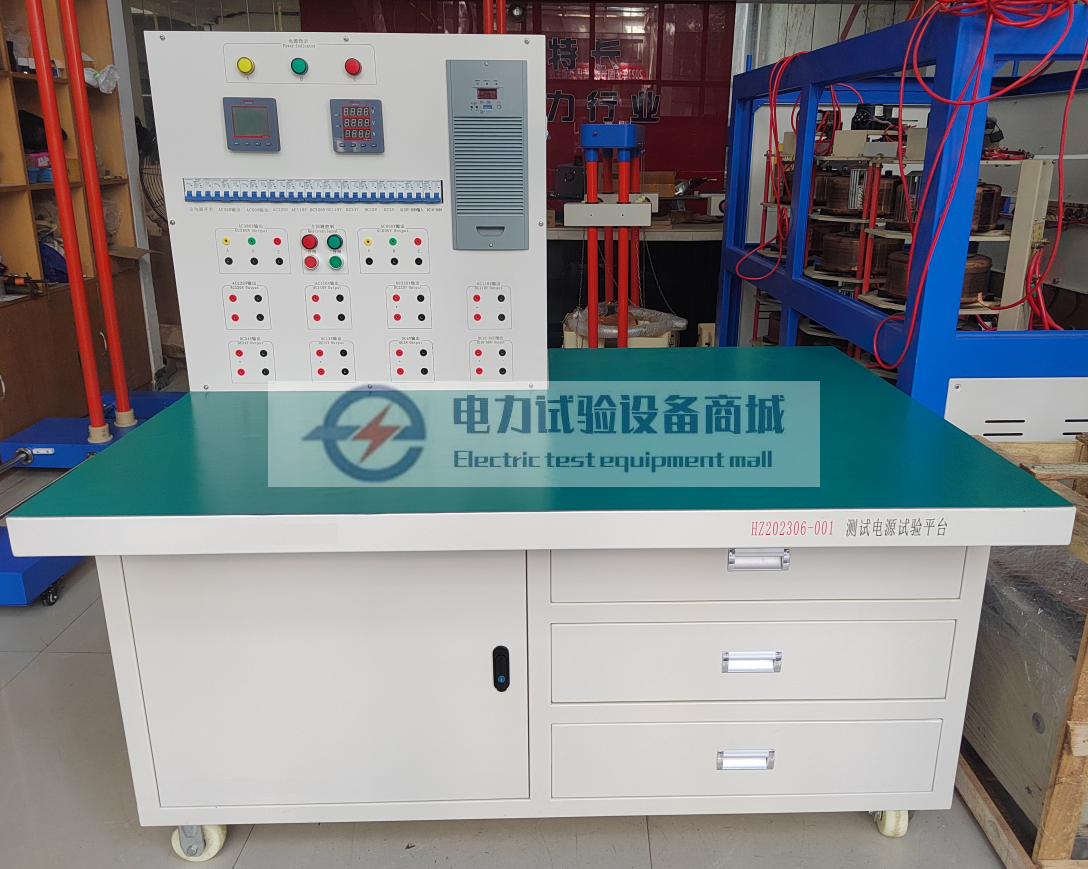

高低压开关柜通电试验台使用步骤和注意事项
一、测试前准备
设备检查
开箱检查：通电试验台到货开箱时，仔细检查电器元件有无损坏或松动情况，若发现问题及时联系供应商处理。
使用前检查：使用前，认真检查各电器接触是否良好，特别是调压器碳刷的接触，确保接触良好，以保证设备正常运行。
环境准备
确保测试环境干燥、通风良好，无易燃、易爆物品，周围无强电磁干扰源。
准备好必要的测试工具和防护用品，如绝缘手套、绝缘鞋、万用表等。
被测设备准备
检查被测试的高低压开关柜外观是否完好，有无明显的机械损伤。
确认开关柜内部接线正确、牢固，无短路、断路等隐患。
二、具体测试步骤
（一）交流 0 - 450V 可调节输出测试
接线

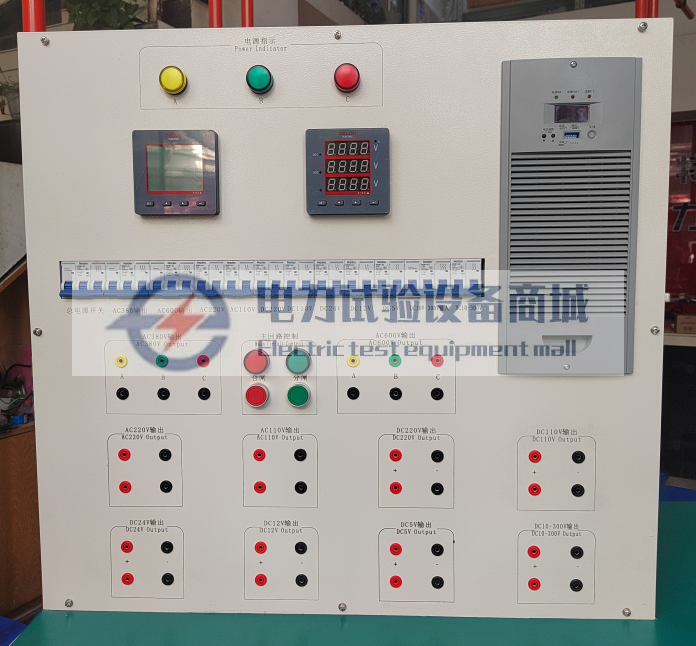

将三相四线电源接入通电试验台接线板的“电源输入”接线柱（A，B，C，N）。
按照测试要求，把“AC0 - 450V 输出”接线柱（A，B）连接到被测试的开关柜。
操作
检查接线无误后，合上总电源开关，此时“电源输入指示”对应的电压表会有电压显示。
转换“电源电压转换”开关，检查输入电源 A、B、C 三相之间的电压是否正常。
按下调压器左边的合闸按钮和“0 - 450V 交流操作控制”的合闸按钮。
顺时针缓缓调节调压器手柄，同时密切观察“AC0 - 450V 交流输出”电压表，直至达到所需电压值。
在该电压下对开关柜进行相关性能测试，如绝缘性能、动作特性等。
测试结束后，逆时针旋转调压器手柄使电压归零，按下对应的分闸按钮。
（二）单相 0 - 20A 可调电流输出测试
接线
将三相四线电源接入通电试验台接线板的“电源输入”接线柱（A，B，C，N）。
按照测试需求，把“AC0 - 20A 输出”接线柱连接到被测试的开关柜。
操作
检查接线正确后，合上总电源开关，“电源输入指示”对应的电压表会有电压指示。
转换“电源电压转换”开关检查三相电压是否正常。
按下调压器左边的合闸按钮和“0 - 20A 交流操作控制”的合闸按钮。
顺时针调节调压器手柄，同时观察“AC0 - 20A 交流指示”电流表，直至达到所需电流值。
在该电流下对开关柜进行过载、短路等保护性能测试。
测试完成后，逆时针旋转调压器手柄至电压为零，按下对应的分闸按钮。
（三）直流 0 - 220V 可调节输出测试
接线
把三相四线电源接入通电试验台接线板的“电源输入”接线柱（A，B，C，N）。
按照测试要求，将“DCC0 - 220V 输出”接线柱连接到被测试的开关柜。
操作
检查无误后合上总电源开关，“电源输入指示”对应的电压表会有电压显示。
转换“电源电压转换”开关检查三相电压是否正常。
按下调压器左边的合闸按钮和“0 - 220V 直流操作控制”的合闸按钮。
顺时针调节调压器手柄，同时观察“0 - 220V 直流电压指示”电压表，直至达到所需电压值。
在该电压下对开关柜进行直流绝缘、直流操作性能等测试。
测试完成后，逆时针旋转调压器手柄至电压为零，按下对应的分闸按钮。
拆除接线前，一定要观察直流电压表，查看其读数大小。如果读数大于 24V，应稍作停顿，让该回路自动放电至安全电压范围内，再进行拆线操作。
（四）直流 0 - 300V 可调节输出测试
接线
将三相四线电源接入通电试验台接线板的“电源输入”接线柱（A，B，C，N）。
按照测试要求，将“DC0 - 300V 输出”接线柱连接到被测试的开关柜（需根据实际设备确认接线柱标识）。
操作
检查接线无误后，合上总电源开关，“电源输入指示”对应的电压表会有电压显示。
转换“电源电压转换”开关检查三相电压是否正常。
按下调压器左边的合闸按钮和“0 - 300V 直流输出控制”的合闸按钮。
顺时针调节电位器旋钮，同时观察“直流合闸电源 0 - 300V 电压指示”电压表，直至达到所需电压值。
进行相关直流测试项目。
测试完成后，逆时针旋转电位器旋钮至电压为零，按下对应的分闸按钮。
（五）三相交流 100V 固定输出测试
接线
把三相四线电源接入通电试验台接线板的“电源输入”接线柱（A，B，C，N）。
按照测试要求，将“AC100V 输出”接线柱（A B C N）连接到被测试的开关柜。
操作
检查接线正确后，合上总电源开关，“电源输入指示”对应的电压表会有电压显示。
转换“电源电压转换”开关检查三相电压是否正常。
按下调压器左边的合闸按钮和“三相固定 100V 输出控制”的合闸按钮。
同时观察“三相 100V 固定输出”电压表，旋转“三相 100V 电压转换”开关，观察 AB、BC、CA 之间的线电压。
进行与该固定电压相关的测试项目。
测试完成后，按下对应的分闸按钮。
（六）固定交流 220V 和直流 220V 输出测试
按一下调压器左侧的合闸按钮，即可分别获得固定交流 220V 和直流 220V 输出，然后按照相应的测试要求进行测试，测试完成后按下对应的分闸按钮。
三、测试后工作
设备清理：测试结束后，清理通电试验台和被测试的开关柜，去除灰尘和杂物。
数据记录与分析：记录测试过程中的各项数据，如电压、电流、测试时间等，并对数据进行分析，判断开关柜是否合格。
设备归位：将通电试验台的各部件恢复到初始状态，妥善保管，以便下次使用。
