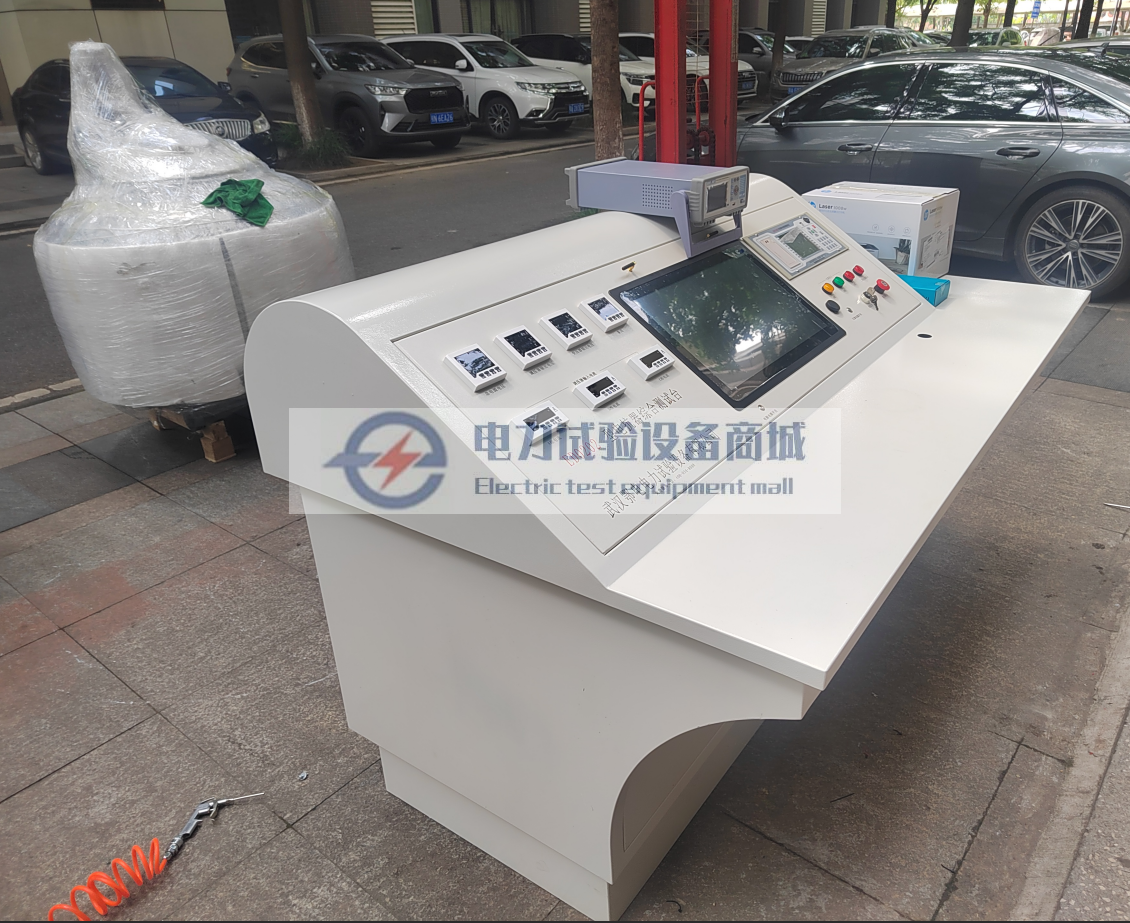

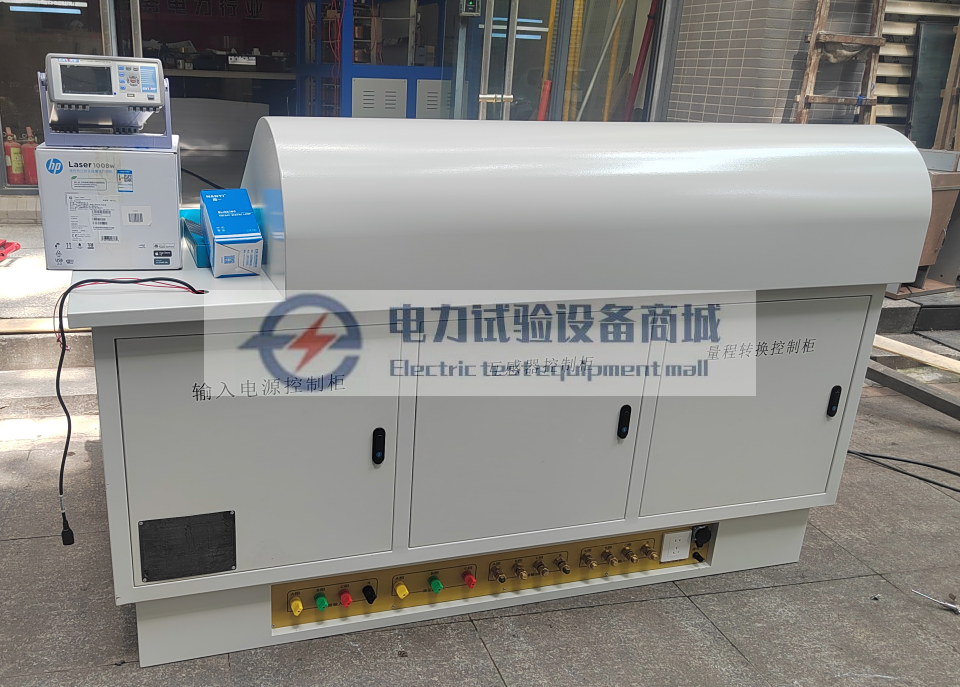

电抗器综合测试台试验项目操作指南
一、直流电阻测试
进入界面：鼠标点击“直流电阻测试”菜单或工具栏。
选择分接档位和相别：在试验操作栏选择，或直接点击界面中部试验结果显示区对应位置，使其变深绿色（如选第二分接的 BC 相）。
选择电流试验档位：在下拉列表框中选合适档位。
输入测试电阻温度：按实际情况输入。
开始试验：点击“开始试验”按钮。
设备充电与测量：系统弹出试验进程对话框，设备充电，进度条到 100%后显示当前测量电阻值。
结束试验与保存：点击“锁定”按钮，保存最后一次显示电阻值到数据库，设备放电消弧处理。
显示结果：查看试验结果，选择其他档位和相别重复上述步骤继续试验。
二、负载损耗测试
（一）界面构成
包含试验结果区域、控制面板区域（界面下部）、试验参数输入区域。
（二）试验参数说明
测试方法：根据试验台体安装电流互感器个数选择，两个选双瓦特表法，三个选三瓦特表法。
电压互感器变比：有接入电压互感器时，设置为高压侧除以低压侧比值；无接入设为 1.0000。
电流互感器变比：内特性试验跳过此步骤，选电流档位自动设置；外特性试验设置为高压侧除以低压侧比值（如 60A 输入、5A 输出，变比值为 12.000）。
电流档位：内特性试验选合适档位（如测试电流 5.77A，有 5A、10A、25A 档，选 10A 档）；外特性试验不设置。
试验电流：输入高压侧额定电流值。
保护电流：输入试验时启动保护措施的电流值。
保护电压：输入试验时启动保护措施的电压值。
环境温度：输入当前环境温度，用于负载温度换算。
测电阻时的温度：输入测变压器绕组电阻时环境温度，用于负载温度换算。
校正温度：输入需换算负载损耗到的额定温度。
高压线电阻：输入高压绕组线电阻值（单位欧姆），用于负载温度换算。
低压线电阻：输入低压绕组线电阻值（单位毫欧姆），用于负载温度换算。
试验性质：分为内特性试验（用试验台体内电流互感器）和外特性试验（外接电压和电流互感器）。
试验模式：分为半自动试验（用户点击操作面板按钮完成）和全自动试验（计算机自动完成）。
（三）半自动试验操作
输入参数：按上述说明输入试验参数，点击操作模式“单步”按钮选中。
接通三相电源：在控制面板点击三相电源按钮，指示灯点亮，控制信号状态区域三相电源处于合状态。
进行内特性试验：点击内特性试验按钮，指示灯点亮，控制信号状态区域内特性试验处于合状态。
选择电流档位：点击要试验的电流档位，指示灯亮起。
开始试验：点击试验参数区域下面开始试验按钮，弹出负载试验界面。
查看数据：若试验设备通信正常，界面显示当前电流、电压、有功功率及频率。
调整电压：根据三相电流平均值调整变压器输出电压，点击升压按钮锁定后调压器升压，接近试验电流时停止，根据情况点击点动升压或降压按钮使电流达到试验电流值。
锁定数据：达到试验电流值后，点击界面锁定按钮保存数据。
退出降压：点击退出按钮，调压器降压，测试界面退出。
停止降压：调压器降压触动零位开关，系统停止降压。
关闭内特性试验：点击试验前选中的电流档位，指示灯熄灭；点击内特性试验按钮弹起，指示灯熄灭。
关闭三相电源：点击三相电源按钮弹起，指示灯熄灭。
查看结果：试验操作结束，结果填写在试验结果区域，点击控制面板右上方红色叉按钮关闭控制面板查看完整数据。
（四）外特性试验步骤
设置外特性试验参数、合三相电源、合外特性试验、开始试验、升压到接近试验电压值、点动升压到试验电压、锁定试验数据、退出并降压、调压器到零位后分外特性、分三相电源。
（五）全自动试验操作
输入参数：输入试验参数，点击操作模式“自动”按钮选中。
开始试验：点击试验参数区域下面开始试验按钮，弹出空载试验界面。
自动试验：系统自动按步骤操作，先合三相电源、内特性使用合、电流档位合，然后与试验仪器通信，正常显示数据后适当升压，判断三相电压和电流正常后继续升压到试验电流，自动锁定数据、降压，调压器到零位后停止降压，分电流档位、内特性试验、三相电压，试验结束。
（六）自动试验保护说明
电压超过保护电压时自动保护。
电流超过保护电流时自动保护。
与试验设备通信失败时自动保护。
与控制系统通信失败时自动保护。
计算机死机时控制系统自动保护。
三、温升测试
（一）功率分析仪数据测量界面
界面构成：包含试验结果区域、控制面板区域（界面下部）、试验参数输入区域。
控制面板按钮说明
三相电源按钮：合、分试验台体三相输入电源。
内特性试验按钮：合、分内特性试验功能，需先合三相电源。
外特性试验按钮：合、分外特性试验功能，需先合三相电源。
工频试验按钮：合、分工频试验功能，需先合三相电源。
感应试验按钮：合、分感应试验功能，需先合三相电源。
发电机按钮：启动、停止发电机功能，需先合感应试验按钮。
电流换挡按钮：内特性试验时选择电流档位，一次选一个，需先合内特性试验按钮。
调压器控制按钮：控制调压器升压、降压。
励磁控制按钮：控制发电机励磁部分升压、降压。
紧急控制按钮：包括急停按钮（切断试验台所有供电电源）和清除报警按钮（解除控制系统报警状态）。
试验参数说明：与负载损耗测试试验参数说明基本相同。
半自动试验操作
输入参数：按说明输入试验参数，点击操作模式“单步”按钮选中。
接通三相电源：在控制面板点击三相电源按钮，指示灯点亮，控制信号状态区域三相电源处于合状态。
进行内特性试验：点击内特性试验按钮，指示灯点亮，控制信号状态区域内特性试验处于合状态。
选择电流档位：点击要试验的电流档位，指示灯亮起。
开始试验：点击试验参数区域下面开始试验按钮，弹出空载试验界面。
查看数据：若试验设备通信正常，界面显示当前电流、电压、有功功率及频率。
调整电压：根据三相平均值电压调整变压器输出电压，点击升压按钮锁定后调压器升压，接近试验电压时停止，根据情况点击点动升压或降压按钮使电压达到试验电压值。
锁定数据：达到试验电压值后，点击界面锁定按钮保存数据。
退出降压：点击退出按钮，调压器降压，测试界面退出。
停止降压：调压器降压触动零位开关，系统停止降压。
关闭内特性试验：点击试验前选中的电流档位，指示灯熄灭；点击内特性试验按钮弹起，指示灯熄灭。
关闭三相电源：点击三相电源按钮弹起，指示灯熄灭。
查看结果：试验操作结束，结果填写在试验结果区域，点击控制面板右上方红色叉按钮关闭控制面板查看完整数据。
外特性试验步骤：设置外特性试验参数、合三相电源、合外特性试验、开始试验、升压到接近试验电压值、点动升压到试验电压、锁定试验数据、退出并降压、调压器到零位后分外特性、分三相电源。
全自动试验操作
输入参数：输入试验参数，点击全自动试验选择按钮选中。
开始试验：点击试验参数区域下面开始试验按钮，弹出空载试验界面。
自动试验：系统自动按步骤操作，先合三相电源、内特性使用合、电流档位合，然后与试验仪器通信，正常显示数据后适当升压，判断三相电压和电流正常后继续升压到试验电压，自动锁定数据、降压，调压器到零位后停止降压，分电流档位、内特性试验、三相电压，试验结束。
自动试验保护说明：与负载损耗测试自动试验保护说明相同。
（二）温升直阻测量界面
包含试验结果区域、控制面板区域（界面下部）、试验参数输入区域（具体操作未详细说明，可参考上述类似试验操作流程）。
四、工频耐压试验
进入界面：鼠标点击“工频耐压试验”菜单或工具栏。
界面构成：包含试验结果区域和控制面板区域（控制面板区域参照空载试验说明）。
结束试验：试验结束，点击右上角“退出”按钮回到初始界面。
