高智能电缆故障探测仪技术说明

一、产品概述

高智能电缆故障探测仪是我公司精心研发制造的全新一代便携式智能型电缆故障测试仪器。该仪器集成了国内外同类产品的优点，具备外形美观、体积小巧、重量轻便、便于携带等特点。秉承高科技、高精度、高质量的设计理念，本仪器将电缆测试水平提升至全新境界，具有测试准确、智能化程度高、操作简便、适应面广、性能稳定等显著优势。

二、基本组成

高智能电缆故障探测仪主要由三大部件构成：

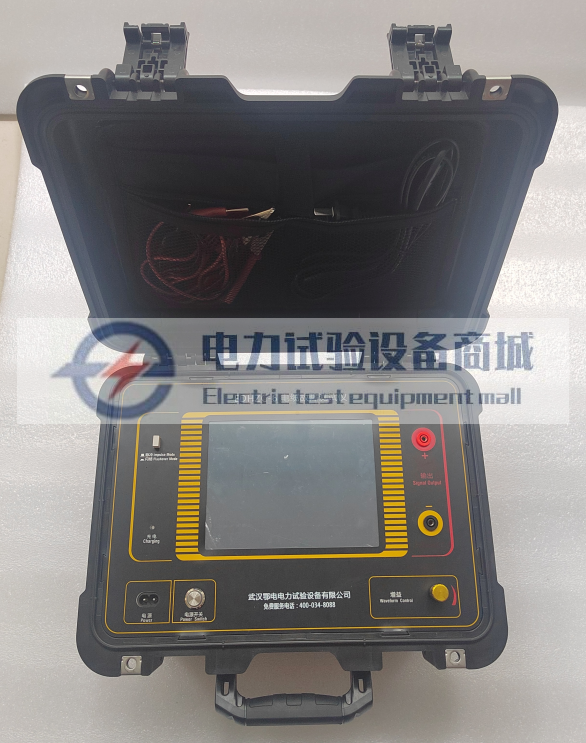

电缆故障闪络测试仪（闪测仪）：

功能：在故障电缆的一端测出故障点的大致位置，实现故障点的初步定位。

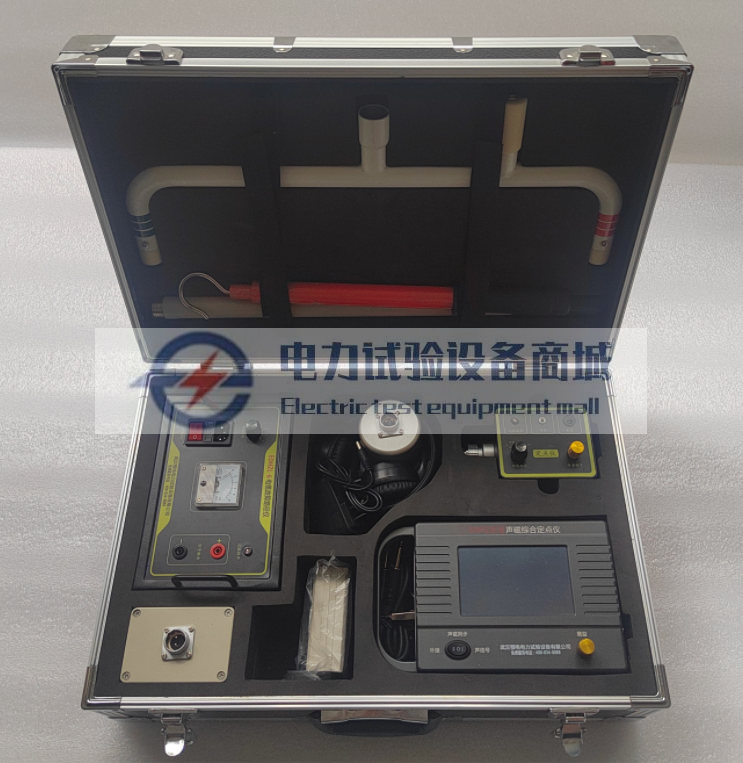

电缆故障定点/路径探测仪（定点仪）：

功能：用于故障点的精确定位，确保测试结果的准确性。

电缆路径信号源（路径仪）：

功能：配合定点仪使用，查找地埋电缆的路径，便于后续测试工作。

三、技术指标

（一）闪测仪技术指标

使用范围：

适用于测量各种不同截面、不同介质材料的电力电缆、高频同轴电缆、市话电缆、路灯电缆、地埋电线等，可检测低阻、短路、开路断线故障，以及高阻泄漏和高阻闪络性故障。

测试距离：≤15km。

最短测试距离（盲区）：15-20m。

测量误差：

粗测误差：±2%

定点误差：±0.2m

采样速率：25MHz。

显示方式：320×240大屏幕液晶带背光显示，清晰直观。

存贮容量：8k byte，可分成两个存贮区，便于存贮和显示两次采样波形进行比较测量。

显示分辨率：V/50米（V为传播速度m/μS）。

打印方式：内设微型打印机，可记录测试日期及测试波形数据。

电源：

交流：200V±10%，功耗小于25W

直流：6V, 7AH不漏液蓄电池供电

外形尺寸：(长×宽×高) 420×310×220mm

（二）定点仪技术指标

灵敏度：在输入信号频率为300Hz、幅度为10μV，信噪比为20：1条件下，不失真输出V0＞2.5V。

输出阻抗：4-40(Ω)低阻输出，适应多种测试需求。

功耗：

V=9V时，静态电流：声测档不大于12mA，声磁同步档不大于18mA。

工作电压：9V干电池供电，方便实用。

工作环境温度：-10℃～+40℃，适应多种环境条件。

外形尺寸：机箱体积：170×140×60mm，小巧便携。

（三）路径仪技术指标

工作方式：输出一固定频率的断续方波信号，稳定可靠。

输出功率：Pomax≥100W，确保信号强度。

输出阻抗：1Ω-∞，适应不同负载需求。

信号频率：16KHZ，精准定位电缆路径。

电源：～200V±10% 50HZ，满足常规电源要求。

外形尺寸：带包装机箱体积：380×330×200mm，便于携带和存储。

四、总结

高智能电缆故障探测仪凭借其先进的测试技术、精准的测量结果、智能化的操作方式以及广泛的适应面，成为电缆故障测试领域的理想选择。无论是对于电力行业的专业人员还是对于需要电缆测试服务的各类用户，本仪器都能提供高效、准确、可靠的测试解决方案。
