一体化精密油介损体积电阻率测试仪介绍

一、仪器概述

一体化精密油介损体积电阻率测试仪是用于测试绝缘油等液体绝缘介质介质损耗角及体积电阻率的高精密一体化仪器。内部集成介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

（一）先进加热方式

加热部分采用高频感应加热，油杯与加热体非接触，加热均匀、速度快、控制方便。

（二）稳定试验电源

交流试验电源采用 AC - DC - AC 转换方式，避免市电电压及频率波动对介损测试准确性的影响，发电机发电时也能正常运行。

（三）可靠标准电容

内部标准电容器为 SF6 充气三极式电容，介损及电容量不受环境温度、湿度影响，保证仪器长时间使用精度一致。

（四）智能操作设计

仪器采用全数字技术，智能自动化测量，有多种测量模式。配备 320×240 大屏幕触控式显示器，全中文菜单，每步有中文提示，测试结果可打印输出，操作人员无需专业培训即可熟练使用。同时郑重提醒，该设备有高压输出，使用不当危及人身安全，操作员未仔细阅读说明书前严禁使用。

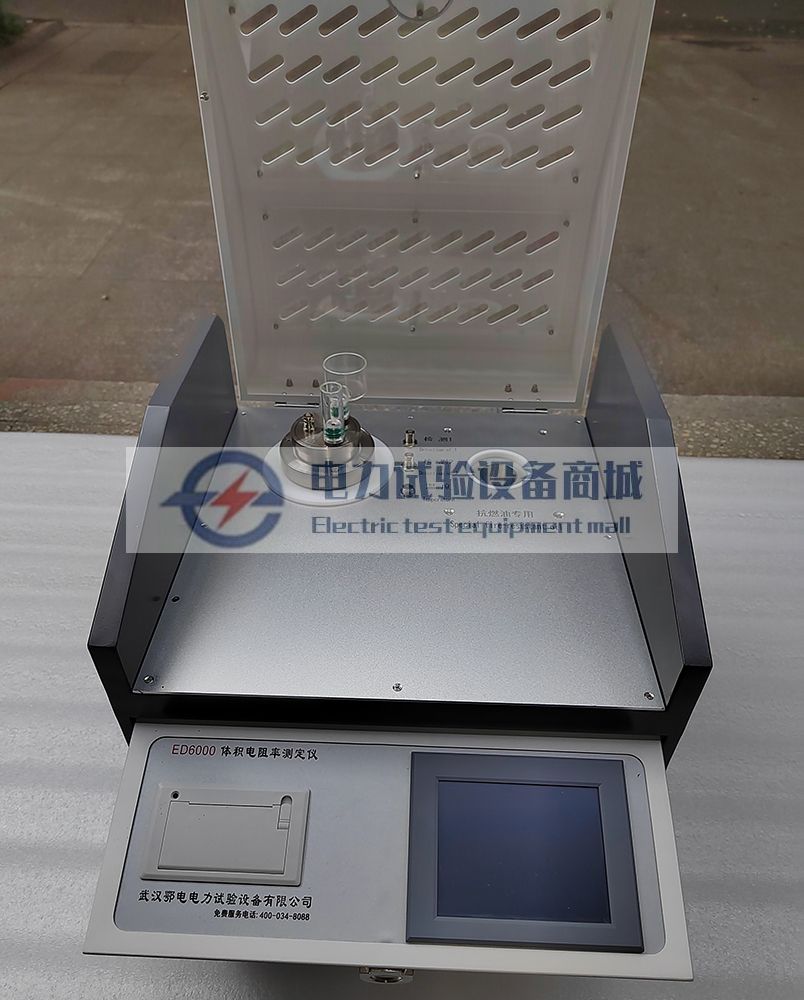

二、主面板功能区

微型打印机：用于输出数据打印。

总电源开关：控制设备输入电源。

触控式液晶显示屏：主操作区，可进行设备各项目设定及测试操作。

状态指示区

高压灯（红色）：灯亮表示油杯上带高压电。

加热灯（绿色）：灯亮表示加热炉正在加热；灯闪烁表示接近设定温度，正在恒温；灯灭时油杯仍有高温需注意。

RS232 端口：设备计算机控制串口，可通过计算机控制设备运行。

复位：初始化整机全部控制。

三、油杯相关介绍

（一）技术标准

油杯采用三极式结构，符合 GB5654 - 85 标准，极间间距 2mm，可消除杂散电容及泄漏对介损测试结果的影响。

（二）使用方法

装入油杯：平稳放入仪器加热炉内，保证底部接触良好，接好测试线，黑色为信号测试线，白色为温度测量线。

取出油杯：断电后，先取下短黑色、白色测量线，再直接取出油杯。

（三）拆装电极

旋松内电极固定钮④可取出内电极，装入后应旋紧。

（四）装入油样

将取出内电极的油杯杯口朝上，轻斜约 60 度，用装有 40ml 被试油样的量杯边缘碰油杯杯口内壁，缓慢倒油，避免夹入气泡。

装入内电极，拧好固定钮，将油杯放入主机静止 15 分钟排出气泡，之后运行主机。

注意：内电极是精密部件，取出、装入动作要缓慢平稳，避免内外电极碰撞。

（五）油杯清洗

彻底清洗

完全拆卸油杯电极。

用中性擦皂或洗涤剂清洗，避免损伤电极表面。

用清水清洗几次。

用无水酒精浸泡各零件。

用丝绸类织物擦拭电极各部件表面，放置在清洁容器内。

将各零部件放入 100℃左右的烘箱内烘干。

以油洗油

关闭仪器，拿出整个油杯，取出内电极。

倒出油杯中的油，用新油样冲洗油杯几次。

装入新油样。

用新油样冲洗油杯内电极几次，装入内电极。

附说明：以油洗油可提高测量速度，但特别脏的油样或长时间不用时，应采用彻底清洗方式。
