金属管线综合探测仪使用手册
第一章 前言
研发意义
地下管线探测仪在国内已有三十余年研发生产历史。我公司在研发生产该设备的同时，长期致力于金属管线路由、故障测试技术的服务与研究，解决了众多客户疑难问题，获得广泛信赖与支持。通过将现场问题带回针对性研究，成功研发出国内独有的“金属管线综合探测仪”。此产品解决了供电部门带电寻径难题、故障管线准确路径寻测困难的问题，开辟了金属管线寻径新领域，打破了国外产品在中国市场的垄断。
应用范围
产品推向市场后，凭借强大功能与优越性能，广泛应用于城市供电局、县电力局、铁路供电段、大中型企业（如石油、化工、煤矿、电厂、钢厂）、院校、物业小区、城市路灯、高速公路、通信维护等部门。在我司强有力的技术支持下，为供、用电部门快速抢修和查找地下管线发挥了重要作用。
温馨提示
仪器虽功能强大、性能优越，但仅为辅助解决问题的工具，无法直接告知线路具体位置，操作者需根据仪器反映的信息判断得出结论。公司将在产品改进、提高方面持续努力，不断推出技术更先进、性能更优越、功能更完善的新产品，为金属管线监护、测试领域提供坚实的物质基础和强有力的技术支持，同时欢迎用户提出宝贵意见。为确保安全顺利使用本仪器并最大程度发挥其功能，请在使用前仔细阅读用户手册。
第二章 仪器简介
工作原理
本仪器是以电磁波在传输过程中的反射原理和电磁感应原理为基础，结合数字滤波、无线接收、软件控制设计而成的高科技产品。
电磁感应原理：发射机产生电、磁波，通过不同发射连接方式将信号传送到地下被探测金属管线。金属管线感应到电磁波后，在线缆表面产生感应电流，该电流沿金属线缆向远处传播，并在传播过程中向地面辐射电磁波。当地下金属管线测试仪接收机在地面探测时，能在地下金属管线正上方的地面接收到电磁波信号，通过信号强弱变化可判别地下金属管线的位置和走向。实现该原理需满足两个条件：一是要有能发出足够电能的信号源，在具备传输电能的线路中形成电流，电流流动时在线周围产生磁场；二是要有能接收特定磁场的电路，将磁场变化过程以电信号形式显示出来。
仪器特点
发射机特点
具备方便用户的软件和全中文菜单，按键定义简单明了，测量方法简单快速。
恒功率输出、自动匹配，保证工作在最佳状态。内置绝缘回路电阻表功能，可自动测量金属管线对地及相间的环路阻抗，协助判断金属管线绝缘性质。
查找金属管线路径成功率、测试精度及测试方便程度优于国内同类检测设备。
拥有强大的数据处理能力和友好的显示界面。
内置锂电池供电，可在无电源环境测试金属管线的路由，保障日常工作。
接收机特点
便携轻巧，使用方便，采用充电锂电池供电，一人即可操作。
数字化设计，软件控制，性能稳定、可靠。
所测信息以数字大小、升降光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。
具有缺电报警和自动关机保护等功能。
可接A字或探损杆采用跨步电压法定点。
可配识别接收耦合钳用于管线鉴别。

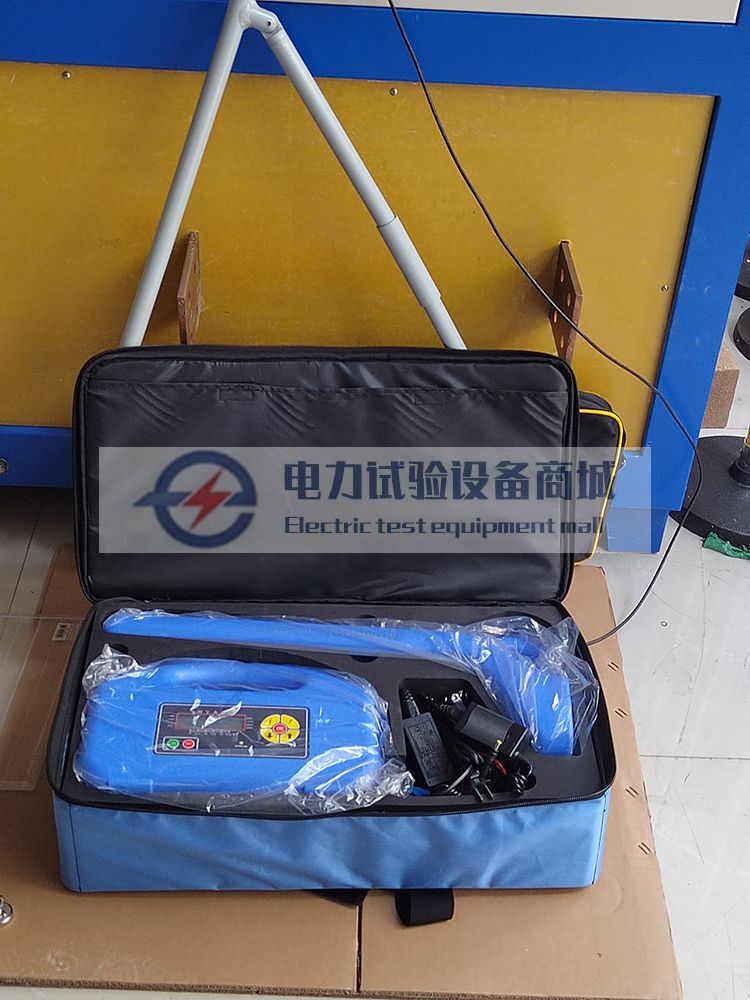

仪器组成
地下管线探测仪发射机 一台
地下管线探测仪接收机 一台
接、发通用锂电池充电器 一台
仪器输出线 一组
发射耦合钳 一把
仪器参数
发射机
输出信号：四种交流输出模式，包括低频、中频、高频、射频，以及绝缘回路阻抗测量。
输出功率：恒功率输出，分高、中、低三档。
输出模式：直连法、耦合法、感应法。
阻抗显示：0～25000欧姆。
负载匹配：自动调节匹配。
显示界面：背光照明，可显示输出能量、运行模式、自检状态、负荷电阻等信息。
电池：采用进口高容量18650锂电组，充放电500次，工作时间大于8小时，有电量提示。
体积：277x227x153mm
重量：3.5kg
工作条件：温度-10℃～+45℃，相对湿度90%。
接收机
接收机具有“基本”和“外设”两种接收方式，当模式为“A字架”模式时，才可进入“外设”接收方式。
基本接收方式
接收频率：可接收低频、中频、高频、射频和50Hz的五种正弦交流信号。
接收模式：包括波峰法（水平线圈）、波谷法（竖直线圈）、深度测量（双水平天线）、电流测量（双水平天线）。
信号界面：以数字大小、梯形光栅长短、声音缓急三种方式同时提示信号强弱。
显示界面：高亮度LCD，支持强阳光下工作，背光照明保证夜间正常工作。
增益控制：手动调节，动态范围000——100db。
探测长度：直连金属管线时，最长15KM；耦合金属管线时，一次耦合可测3Km，多次耦合无限远；感应金属管线时，一次感应可测300m，多次感应无限远。
深度测量：可直读探测深度，范围000—300cm；80%法测深度，范围000—300cm（耦合）/600cm（直连）。
电流测量：可直读电流，范围000—999mA。
探测精度：±2.5% + 5厘米 (0 - 2m)
电源：进口高容量18650锂电组，充放电500次。
待机时间：大于12小时，有电量提示。
过热过流：自动保护。
工作温度：-10℃—40℃。
体积：650×110×32mm
重量：1.6Kg
