开关柜通电试验台使用手册

一、系统概述

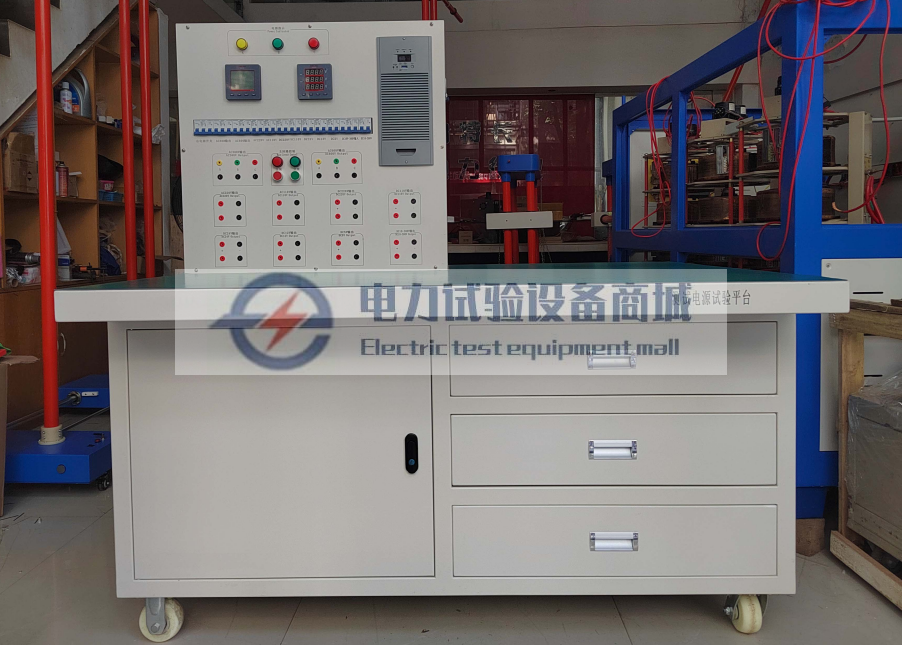

开关柜通电试验台专为高低压开关柜生产厂家设计，用于出厂前对高低压开关柜进行各项通电试验。该试验台可提供多种交、直流电源，有助于高效检测开关柜，提升工作效率。

二、使用说明

（一）输出控制与保护

技术参数中 2 - 5 项由独立接触器控制，输出线接线柱前串接 10A 空气开关作短路保护，每路输出均有。根据用户特殊要求，这 4 项可同时合闸且无互锁，使用时需留意。

技术参数中 6、7 项不受接触器控制，总电源开关闭合后，即可分别输出单相 AC220V（固定值）、三相 AC380V（固定值）。

注意：每次交流合分闸与直流合分闸操作，仅允许一组输出。

（二）操作电源单元

交流合分闸与直流合分闸操作电源输出 AC 0 - 400V 与 DC 0 - 300V 为独立单元，可脱离主体柜单独使用，也可与主体柜合并使用，直接从柜体后面板直流 300V 输出接线柱输出。

（三）三相转换开关

三相转换开关 K1、K2、K3 分别用于切换控制面板上的三相交流电流表、三相交流电压表、三相交流电流表。

三、操作说明（以检验单相交流电压表为例）

接通输入电源 AC380V。

连接交流操作电压输出电源线至电压表。

检查并确认接线无误后，接通总电源开关。

将调压器回零，按下“启动”按钮。

按下面板上交流操作电压的“合闸”按钮。

缓慢调节输出调节旋钮，使电压升至要求值，观察电压表情况。本次试验完成后，将调压手柄调至下限位置。

试验完毕，先按面板上交流操作电压的“分闸”按钮，再按面板上总“停止”按钮，最后断开总电源开关。

补充说明：若进行其他类似操作，如调节电压至合适值，试验完毕后需先将输出调节旋钮逆时针旋转至零位，再断开电源开关，待放电完毕后解线。

四、注意事项

为保障操作人员与设备安全，请仔细阅读以下内容：

试验时，接地端必须可靠接地。

试验过程中，不允许在设备面板及周围堆放无关物品。

开机前，检查电源电压：交流三相四线 380V±10% ，50Hz。

本试验设备需注意防潮、防油污。

试验完成后，确认被测设备已断电，且与其他带电设备断开。

五、保养、维修

（一）验证设备可用性

设备使用前，先观察外观有无破损。

通电后检查设备表头是否有显示，显示是否完整。

长期未使用的仪器，还应检查输出部分接线柱有无锈蚀、老化现象，若有应及时清理后再使用。使用时参照“使用操作”方法。

（二）设备保养

每次试验完成后，进行以下操作：

清理仪器接线柱上的连线。

关闭电源，断开电源插头。

盖上机箱盖，将设备放置在干燥无尘、通风且无腐蚀性气体的室内。
