万能断路器继电保护设置与单机操作指南

一、万能断路器继电保护核心设置

脱扣电流整定

范围与原则：根据负载电流和短路容量设定脱扣电流值，确保在过载或短路时快速分断。

示例：若CW2-1600断路器在450A跳闸，可调整整定值至更高（需确保不超过额定电流）。

三段保护配置：

长延时（过载保护）：设定1.05~1.3倍额定电流，延时动作（如10~30秒），用于躲过电机启动电流。

短延时（短路短延时）：设定3~5倍额定电流，延时0.1~0.4秒，与下级断路器形成选择性保护。

瞬时（短路瞬时）：设定8~12倍额定电流，无延时动作，快速切断极端短路故障。

上下级选择性：确保上级断路器延时时间比下级长0.2秒以上，避免越级跳闸。

欠电压脱扣器处理

动作原因：电源电压低于额定值35%~70%时触发分闸。

解决方案：

临时措施：拆除欠压线圈（需评估安全隐患，如电压恢复时断路器无法自动合闸）。

长期方案：调整欠压阈值或更换为带延时功能的欠压脱扣器。

储能方式与操作

自动储能：通过互感线圈在合闸后自动完成储能，适用于频繁操作场景。

手动储能：停电后需手动摇动储能手柄至“已储能”位置，确保下次合闸可靠。

电流显示与变比

真实电流读取：显示屏电流值已按CT变比换算，无需额外计算。

变比设置：在保护装置菜单中输入CT变比（如1000/5），确保显示与实际电流一致。

二、继电保护测试仪单机操作详解

硬件连接与启动

接线：连接电源线、电压/电流输出线、开关量输入/输出线。

开机：打开电源开关，绿色指示灯亮，装置自检后进入主菜单。

旋转鼠标操作方法

基本操作：

左旋/右旋：移动光标或增减数据（如电流整定值）。

按下选定：确认选项或进入数据修改模式。

数据输入示例：

修改电流值“120.5A”：

光标移至电流项，按下进入修改。

左旋/右旋调整整数部分“120”，按下切换至小数部分。

调整小数“0.5”，再次按下完成修改。

主菜单功能

核心试验项目：

三相差动试验：测试变压器差动保护动作特性。

备自投试验：验证备用电源自动投入逻辑。

重合闸检同期：模拟线路故障后同期合闸条件。

操作流程：

旋转鼠标选择试验项目（如“过流保护测试”）。

设置参数（电流、时间、矢量角等）。

启动试验，观察断路器动作情况。

保存数据并生成报告。

屏幕显示与状态指示

功能符号：

“变化量”标志：参数按设定步长自动增减（如测试动作时间特性）。

接点状态指示：显示开关量输入（断开/闭合）及输出状态。

故障处理：

若装置自检报错，检查接线或重启设备。

通信异常时，按下旋钮3秒切换至单机模式。

三、典型应用场景与注意事项

应用场景

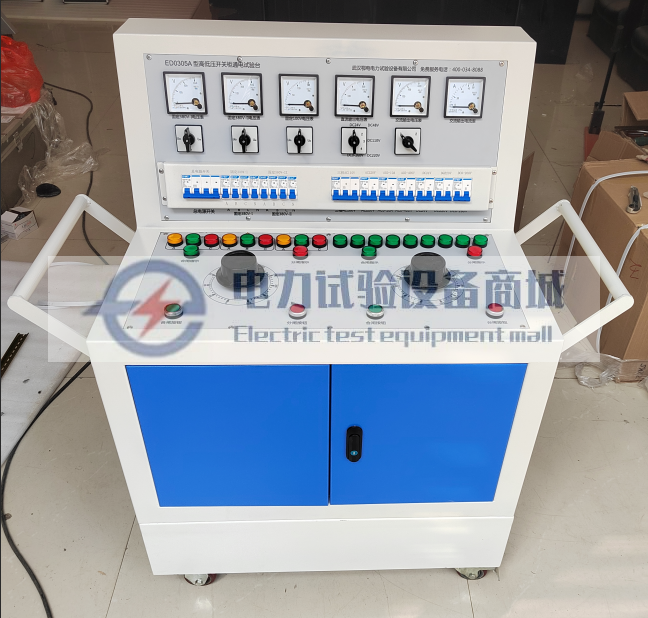

断路器定值校验：验证长延时、短延时、瞬时保护动作值与时间。

系统联调：与备自投装置、快切装置配合测试联动逻辑。

故障回放：导入实际故障波形，复现保护动作过程。

安全注意事项

高压隔离：测试时确保电压/电流输出回路与高压系统隔离。

参数核对：修改定值前确认与保护定值单一致，避免误整定。

接地可靠：测试仪外壳需可靠接地，防止感应电伤人。

四、优势总结

高效性：单机完成复杂试验，减少对PC依赖，提升现场效率。

精准性：高分辨率LCD显示与矢量图分析，确保测试数据准确。

扩展性：支持7路开关量输入/2对输出，适应多保护装置联调需求。

万能断路器继电保护设置需结合系统参数与设备特性，通过专业测试仪验证动作逻辑，确保电网与设备安全运行。
