SF6检漏仪完整使用指南

SF6检漏仪完整使用指南

产品简介

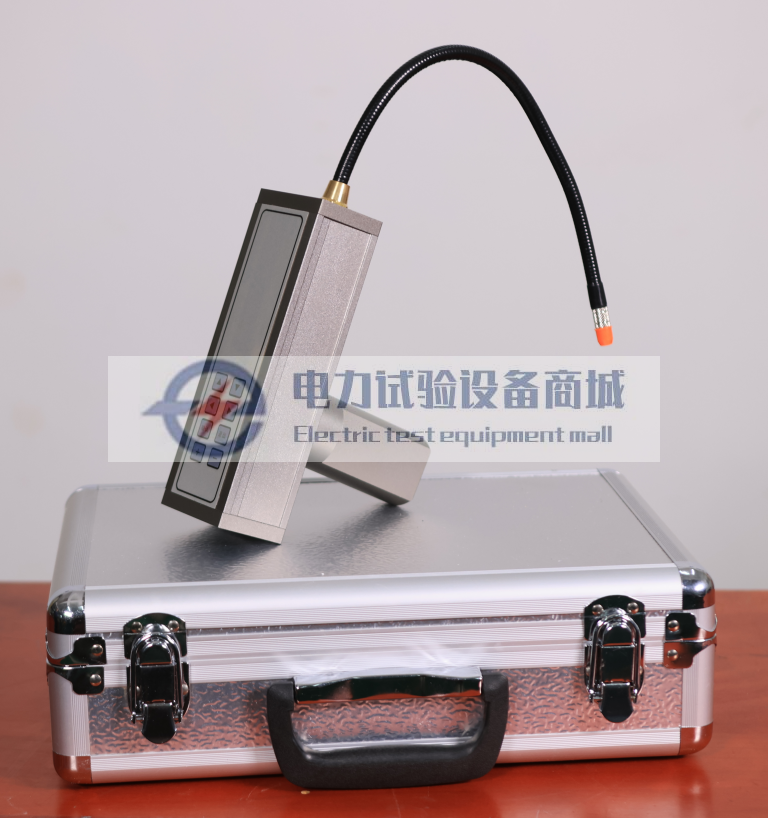

SF6定量型检漏仪是专为检测六氟化硫（SF6）气体泄漏设计的精密仪器。其核心原理基于高频电磁场下SF6气体浓度与电离度的线性关系，通过检测电离度变化实现浓度定量分析。该仪器采用分体式设计（探头与主机分离），配备小型真空泵，具备以下优势：

便携性：体积小、重量轻（约15kg），便于现场操作。

高性能：灵敏度高（最低检测限0.01ppm）、响应快（≤3秒）、稳定性强。

安全性：探头无中毒风险，不产生有毒气体，液晶显示直观读数。

智能化：新增报警设定功能，支持声光双重报警。

应用领域：电力设备、铁道系统、电器制造、化工生产、消防器材及原子物理科研等领域的SF6设备检漏。

技术参数

操作步骤

开机预热

插上电源，打开“电源开关”，真空泵启动（可听到电机声）。

低温环境（＜7℃）：预热15-20分钟；常温环境预热10分钟。

观察探头窗口是否出现暗紫色激发光（“起辉”），且液晶屏基数值接近探头标称值。

起辉检查

若未起辉，用手指堵住探头进气口10秒以提高真空度。

仍无效时，等待10分钟后重复操作，避免损坏电子元件。

零点校准

开机60秒后自动校准零点；若未完成，手持探头在空气中按“确认”键手动校准。

测量操作

待基数值稳定后，将探头移至被检部位。

泄漏时液晶屏读数增大，显示SF6体积比浓度。

报警设置

按“▼”键设定报警阈值，当浓度超限时仪器发出滴滴声。

校准方法

配制标准气体

工具：1ml、20ml、100ml针筒，纯SF6钢瓶。

步骤：

抽取1ml纯SF6注入100ml针筒，用空气稀释至100ml，浓度10000ppm。

从10000ppm气体中抽取5ml注入另一100ml针筒，稀释至100ml，得500ppm。

依此类推配制100ppm、10ppm、1ppm、0.1ppm、0.01ppm气体，做好标识。

仪器标定

关机状态下按住“确认”键开机，进入“测量标定界面”。

稳定15分钟后，同时按“▲”“▼”键进入“标定界面”。

修改标定点数（通常7点：0ppm、0.01ppm、0.1ppm、1ppm、10ppm、100ppm、500ppm）。

依次输入浓度值及对应采集数（如0ppm时采集数1010），通过针筒连接探头吸入样气完成标定。

标定完成后重启仪器进入使用状态。

注意事项

日常维护

保持仪器清洁，避免杂物进入探头或真空泵。

存放于通风干燥处，防止受潮。

探头保护

针阀出厂已调好，非必要勿动；若需调节，需重新标定。

内部电位器出厂校准完毕，擅自调节可能损坏元件。

密封检查

定期更换针阀“O”型橡胶垫圈，防止漏气影响真空度。

操作规范

禁止倒置或剧烈振动仪器，避免元件移位。

花屏或无显示时，按“键”+“退出键”刷新。

安全警示

高浓度SF6可能引发窒息，检测时确保通风良好。

操作人员需佩戴防护装备，避免直接接触气体。

总结

SF6检漏仪通过高频电磁场技术实现高精度、快速响应的泄漏检测，结合分体式设计与智能化功能，满足多场景需求。严格遵循操作步骤与校准方法，可确保仪器长期稳定运行，为设备安全提供可靠保障。
