绝缘杆测试仪详细解析
一、产品概述

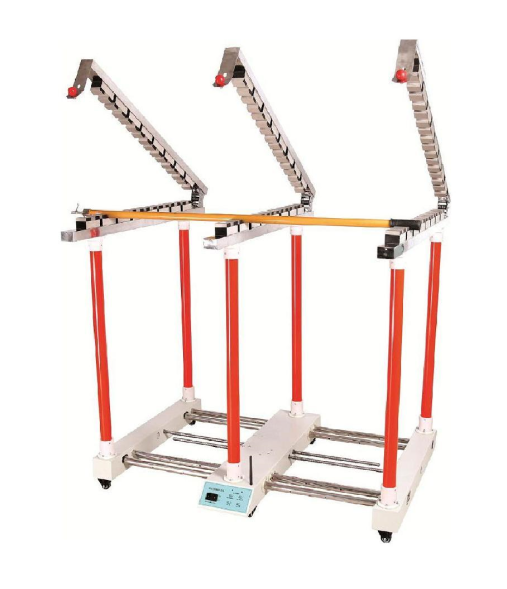

遥控电动绝缘杆测试支架是专为电力行业设计的智能化试验设备，用于对10~500kV绝缘杆进行整体或分段耐压试验。其核心功能是通过电动调节电极间距、量化分段长度，结合环抱式接触技术，实现高效、精准的绝缘性能检测。设备严格遵循国家标准（如DL/T1476-2015《电力安全工器具预防性试验规程》），广泛应用于电力生产、传输、分配及电气设备制造、维护等领域。
二、功能特点深度解析
多电压等级适配，覆盖全场景需求
适用范围：10~500kV绝缘杆，支持整体试验或分段试验（如500kV绝缘杆可分段测试）。
分段设计：支架采用两段耐压结构，通过3组电极实现一次试验同时检测两段绝缘杆，效率提升50%。
环抱式接触技术，确保测试准确性
电极设计：组合槽型导电泡绵电极，可完全包裹被试绝缘杆，消除接触不良导致的测试误差。
自锁开合结构：电极支持快速开合，装卸试品时间缩短至传统方式的1/3，大幅提升现场工作效率。
电动调节与微调控制，操作精准便捷
调节方式：支持无线遥控器或设备按键双模式控制，电动驱动两侧辅电极同步展开/合并。
标尺刻度：底盘配备不锈钢刻度尺，电极间距调节精度达±1mm，满足不同长度绝缘杆的测试需求。
微调功能：在粗调基础上可进行毫米级微调，确保试验电压施加位置的精确性。
安全防护设计，保障操作人员安全
电气安全：中间电极接高压（固定式主电极），两侧辅电极接地，形成稳定电场分布，避免漏电风险。
机械防护：支架采用高强度绝缘材料，重量适中（20~35kg），既保证稳定性又便于搬运。
环境适应性：可在-10℃~40℃、湿度≤90%RH环境下连续运行，适应户外恶劣条件。
高效试验能力，降低综合成本
试验容量：单次可同时测试10~15根绝缘杆（根据电压等级调整），较传统设备效率提升3倍。
连续运行：支持长时间不间断试验，减少停机时间，满足大规模检测需求。
三、技术参数与规格
参数项：适用电压等级
详细规格：10kV、35kV、110kV、220kV、500kV
参数项：试验方式
详细规格：整体试验或分段试验
参数项：电极结构
详细规格：3组电极（1组固定式主电极+2组可移动辅电极）
参数项：接触方式
详细规格：组合槽型导电泡绵环抱接触
参数项：调节方式
详细规格：无线遥控+按键控制，支持微调
参数项：调节范围
详细规格：0~1500mm（根据电压等级调整）
参数项：标尺精度
详细规格：±1mm
参数项：耐压能力
详细规格：50kV/100kV/150kV/200kV（根据型号可选）
参数项：工作环境
详细规格：温度-10℃~40℃，湿度≤90%RH（不结露）
参数项：尺寸与重量
详细规格：50kV型：700×1000×950mm，20kg；500kV型：1300×1200×1550mm，35kg
参数项：电源要求
详细规格：AC220V±10%，50Hz
四、应用场景与优势
电力行业核心应用
生产环节：对出厂绝缘杆进行100%耐压试验，确保产品合格率。
运维环节：定期检测在役绝缘杆的绝缘性能，预防因老化或损伤导致的安全事故。
科研环节：为新型绝缘材料或结构设计提供高精度试验数据支持。
与传统设备对比优势
对比项：体积重量
遥控电动绝缘杆测试支架：体积缩小50%，重量减轻30%，便于携带
传统三倍频发生器：笨重，移动困难
对比项：操作复杂度
遥控电动绝缘杆测试支架：无线遥控+一键调节，10分钟完成 setup
传统三倍频发生器：机械式调节，需专业人员操作
对比项：试验效率
遥控电动绝缘杆测试支架：一次测试两段绝缘杆，效率提升50%
传统三倍频发生器：单次仅能测试一段
对比项：电源需求
遥控电动绝缘杆测试支架：普通AC220V电源即可
传统三倍频发生器：需大容量三相电源支持
对比项：安全性能
遥控电动绝缘杆测试支架：环抱接触+接地防护，无触电风险
传统三倍频发生器：高压暴露，存在安全隐患
五、选型建议
根据电压等级选择型号
10~35kV场景：优先选择50kV型，兼顾经济性与性能。
110~220kV场景：推荐100kV或150kV型，满足中高压试验需求。
500kV超高压场景：必须选用200kV型，确保试验安全性。
关注扩展功能
数据存储：选择支持200组以上数据存储的型号，便于试验记录追溯。
保护功能：优先具备过压、过流、接地保护的设备，降低操作风险。
便携性：若需频繁移动，选择重量≤25kg的型号（如50kV型）。
品牌与服务保障
优先选择通过ISO9001质量管理体系认证的厂家，确保设备可靠性。
要求提供至少1年质保期及7×24小时技术支持，降低后期维护成本。
如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
