变频串联谐振试验装置技术参数说明

变频串联谐振试验装置是面向高压电力设备绝缘检测的核心专用设备，依托LC串联谐振原理，以小容量激励电源即可在试品侧获得数倍于输入的高试验电压，相比传统工频耐压设备体积、重量仅为其1/10~1/30，是当前大容量容性试品交流耐压试验的主流选型方案，完全适配现场复杂作业场景。

一、核心通用技术指标

输出电压波形畸变率＜1.0%，输出正弦波形纯净无杂波，避免畸变电压对试品绝缘造成额外损伤。

额定工况下可连续稳定工作15分钟，满足常规耐压试验的时长要求。

装置自身品质因数Q＞50，针对电缆、发电机类试品满负荷运行时Q＞30，主变压器、线路类试品满负荷运行时Q＞30，实际数值可根据现场负载情况动态适配。

标准输入电源为三相380V，接入该电源即可完成全量程额定负载试验。

频率调节覆盖20Hz~300Hz全区间，适配不同容量、不同类型容性试品的谐振匹配需求。

系统整体测量精度达1.5级，试验数据准确可靠。

内置过压、过流、零位启动、闪络等全维度保护机制，从硬件层面保障试验人员、被试品和设备自身的安全。

二、设备遵循的执行标准

全机设计、生产、校验环节严格遵循现行国家及电力行业规范，覆盖GB50150-2006《电气装置安装工程电气设备交接试验标准》、DL/T849.6-2004《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》、JB/T9641-1999《试验变压器》、GB10229《电抗器》、GB/T.311-1997《高压输变电设备的绝缘与配合》等十余项标准要求，设备合规性可直接满足各类电力工程验收、第三方检测的资质要求。

三、核心部件配置与详细参数

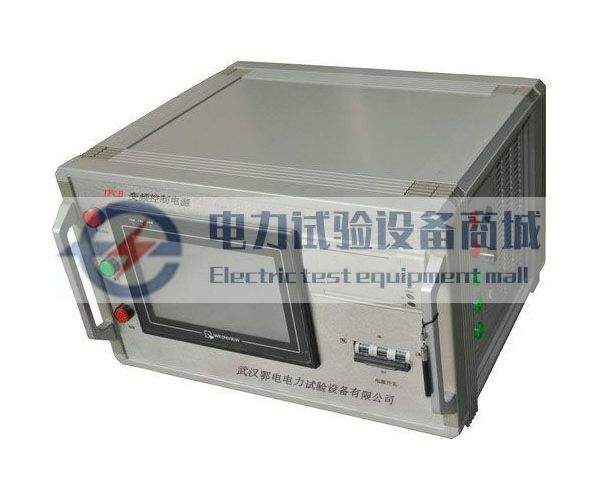

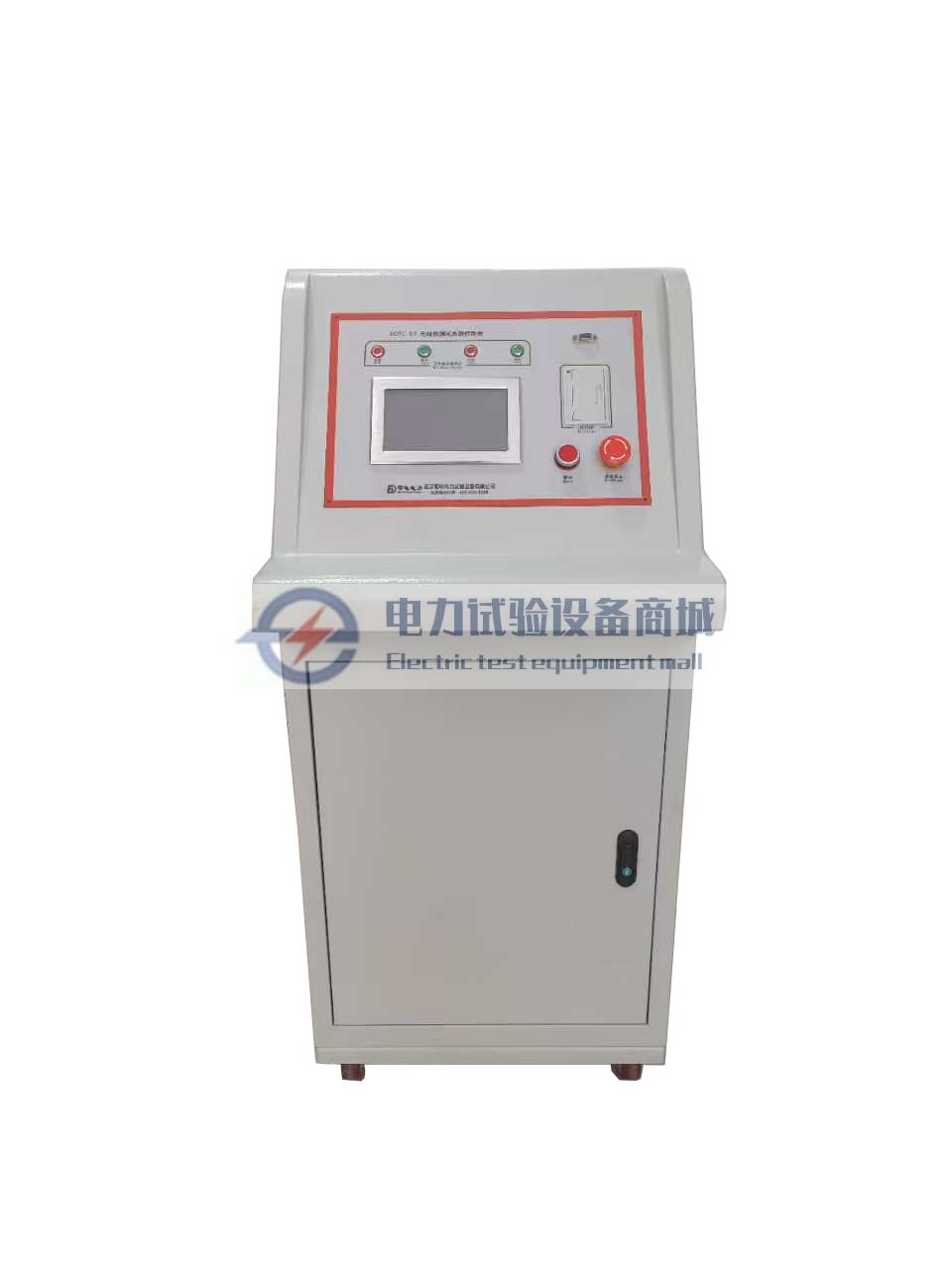

变频电源（1台）‌

作为整套装置的核心控制单元，标配型号额定功率6kW，可按需扩展至5.5-500kW区间；输入适配三相380V 45~65Hz市电，输出电压0~400V连续可调，输出频率覆盖20~300Hz，以0.1Hz为步进精细调节，频率不稳定度≤0.02%，标配输出电流15A，可按需扩展至13~1250A区间。

它支持横纵两种放置方式，适配不同现场的操作观察需求；整机配备减震橡胶支撑脚与全铝防护机箱，可抵御运输吊装过程中的冲击颠簸，长期运行稳定性更强。搭载触控+外接鼠标双操作的大屏彩显系统，可直观展示谐振电压、试验频率、高低压参数、计时状态等全量信息，还可同步绘制频率、电压曲线，直观验证谐振状态的准确性。

设备内置全自动、半自动、手动三种试验模式，支持分段升压计时、自动扫频寻谐，可自动锁定谐振点避免频率漂移；配备非易失性存储单元，可留存50组历史试验数据，支持本地打印、USB导出，同时集成过压、过流、失谐、闪络、紧急停机等多重保护，还可自定义调频区间与频率分辨率，兼顾调谐效率与精度。

配套测试线及附件（1套）‌

包含全套内部连接线缆、试验辅助配件，以及完整的操作说明书、校验报告等技术资料，开箱即可完成接线开展试验，无需额外采购配套耗材。
