绝缘绳耐压装置产品说明书

一、产品简介

安全工器具绝缘绳耐压装置，核心用于各类电力绝缘绳的绝缘性能检测，从根源上保障绝缘绳在电力系统带电作业、运维检修场景下的使用安全。装置通过模拟实际工况下的高压电气环境，对绝缘绳开展工频耐压测试，精准校验其绝缘耐受能力，彻底规避因绝缘性能劣化引发的人身触电、设备短路等安全事故。

本装置在结构设计、电压电流精准控制、操作安全性、现场便捷性等维度均做了专项优化，完全适配电力试验现场的复杂作业需求。

二、核心主要功能

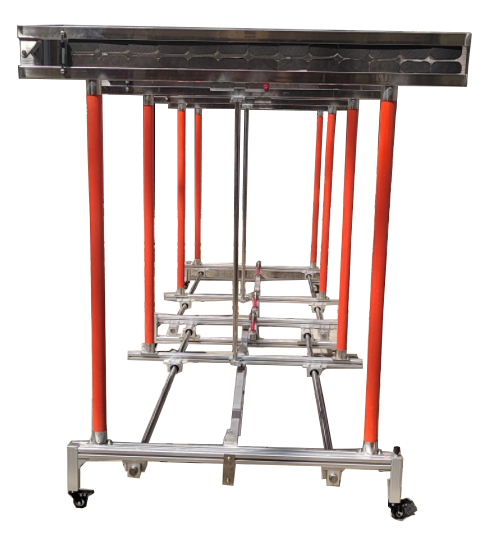

专用绝缘绳测试支架，专为各类绝缘绳试品的工频耐压试验设计，完全匹配电力行业试验规范要求。

耐压测试长度支持400mm、500mm、600mm三档可调，全面覆盖10~35kV电压等级绝缘绳的耐压试验需求。

试验电极采用SUS304不锈钢材质，经挤压抛光工艺一体成型，表面光洁无毛刺，缠绕测试过程中不会划伤、磨损被试绝缘绳。

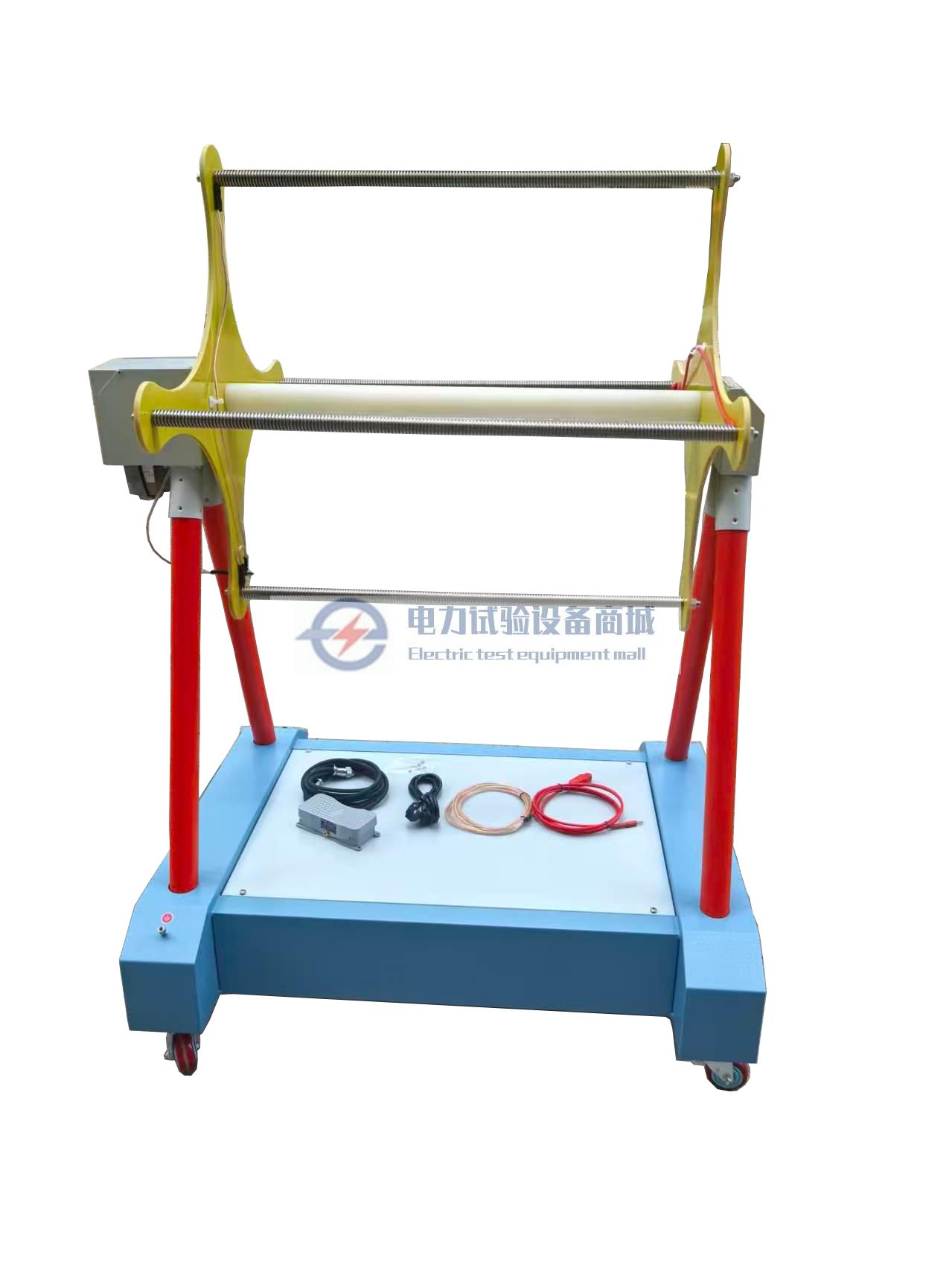

测试支架搭载电动驱动绕绳机构，绕绳转速支持无级调节，大幅降低人工操作强度，装夹试品效率显著提升。

配套脚踏开关控制单元，支持正反转双向控制，试验人员无需手动操作即可完成绕绳动作，全程解放双手，节省人力。

内置离合机构，单次耐压试验完成后，可快速解锁自由拆卸绝缘绳，无需额外拆解固定结构。

绝缘绳轮盘自带机械自锁功能，绕绳完成后自动锁止位置，全程保证试验工位精准无偏移。

支架底部标配移动脚轮，单人即可轻松推动转移设备，适配不同试验区域的转运需求。

可额外选配独立电动绕绳器，进一步提升长绝缘绳的装夹效率，适配大批量绝缘绳的集中检测场景。

三、其他结构特点

设备底座与主体支撑结构，大量采用高强度绝缘材料制作，表面做静电烤漆工艺处理，整机安全性与结构稳定性大幅提升。

高压极板选用高性能耐高压绝缘板材，绝缘耐压性能优异，长期使用无老化变形问题。

装置预留可调节开孔距，可灵活适配不同直径、不同规格的绝缘绳的装夹固定需求，无需额外更换配件。

四、产品概述

本公司生产的绝缘绳电极装置，严格依据国家发改委发布的电力行业标准DL/T976-2005《带电作业工具、装置和设备预防性试验规程》研发制造，所有技术指标完全符合国标规范要求。

装置对地支撑采用高耐压防水型绝缘杆，户外潮湿环境下也可安全开展试验；试验电极板选用进口高强耐高压复合绝缘板材，具备防潮、防火、高耐压、性能重复性好的核心优势。

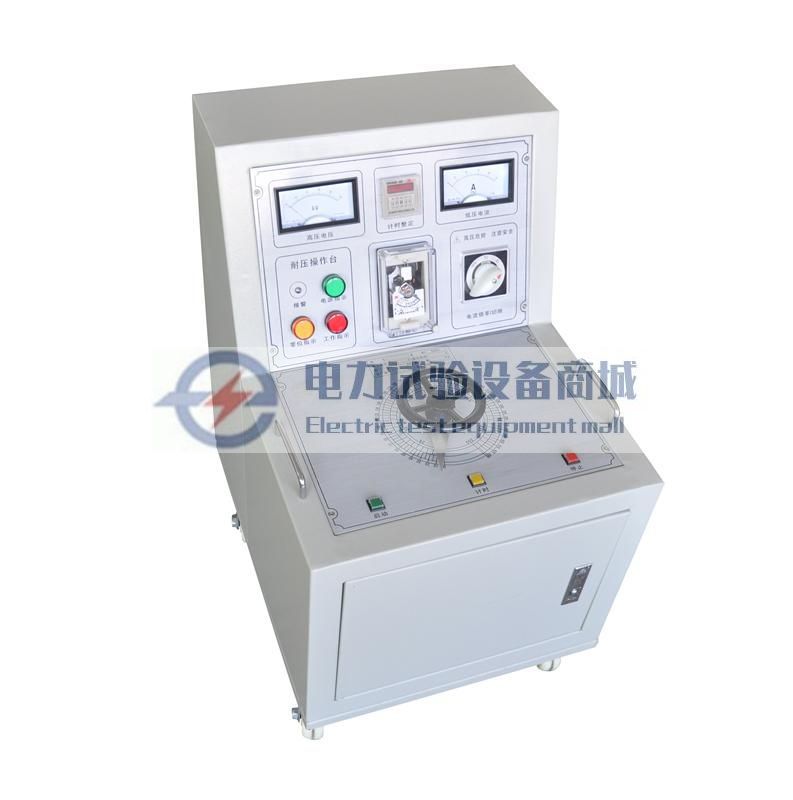

整套绝缘绳耐压试验装置，用于精准测试绝缘绳在工频电压下的绝缘耐受性能，配套高压发生器、高精度电流表、电压表、绝缘电阻表等核心单元，可完整模拟高压试验环境，全面评估绝缘绳的整体绝缘性能。

整机搭载数字控制技术，配置多重电气保护功能，支持自动、手动双控制模式，具备高效节能、结构紧凑、散热性能优异的特点，核心部件均采用优质材料制造，测试覆盖范围广。使用时需配套对应升压装置，按规范选定电极间距，将绝缘绳固定缠绕在装置上，完成接线后即可开展升压耐压试验，判定绝缘绳在规定耐压时长内无击穿、无闪络即为合格；针对超长绝缘绳，可采用分段多次试验的方式完成全段检测。

五、现场使用说明

试验前需配套对应规格的升压装置，严格按照规程要求选定电极间距：例如开展110kV绝缘绳试验时，电极间距设置为0.5m，试验电压升至规定值的一半即110kV即可。将绝缘绳的一端固定在装置铝棒的端头，顺着铝棒的凹槽依次有序缠绕在装置上。

装夹作业建议两人配合完成：一人转动装置端部的配套把手，带动整个试验架同步旋转；另一人将绝缘绳整齐排布缠绕在铝棒的凹槽内，避免出现交叉、堆叠的情况。

绝缘绳全部缠绕完成后，对准装置顶部的固定槽，将插销插入槽位，把底座与旋转试验架完全锁止固定，防止试验过程中架体转动移位。

接线操作：将其中一组铝棒的对角接线端子可靠接地，另一组铝棒的对角接线端子连接升压设备的高压输出端。接线完成后试验人员退至安全距离外，按照规程流程对绝缘绳开展升压耐压试验。

判定规则：在规程规定的耐压时长内，绝缘绳未出现击穿、闪络、明显发热等现象，即可判定该段绝缘绳试验合格。若被试绝缘绳长度较长，可采用分段试验的方式，依次完成全段绝缘绳的耐压检测。
