多倍频感应耐压装置使用说明书

本装置是专为变压器、互感器感应耐压试验研发的专用测试设备，完全符合国家电力设备绝缘试验标准要求，可精准完成变压器绕组匝间、层间、段间及相间的纵绝缘感应耐压试验，经大量现场实际使用验证，具备操作简便、性能稳定可靠的优势，可充分满足各类高压电力设备的感应耐压试验需求。

一、产品基础概述

变压器与互感器的感应耐压试验是保障产品质量符合国家标准的核心检测项目，其中针对绕组纵绝缘的感应耐压试验，是电力设备绝缘性能校验体系中不可或缺的关键环节。传统试验依赖倍频电源装置输出高于工频的测试电压，避免铁芯饱和引发的励磁电流过大问题，本装置正是针对这一试验场景定制研发，彻底摒弃传统三相五柱式三倍频发生器的老旧原理，依托现代电力电子技术实现多倍频稳定输出，大幅降低现场试验的电源容量要求，适配发电厂、变电站、生产车间等各类作业场景。

二、核心技术参数

整机额定容量：10kVA，带载能力充足，可适配多数中小型变压器、互感器的感应耐压试验需求

输入电源规格：AC 220V 工频市电，无需额外配置大功率三相供电电源

输入电源频率：50Hz，直接对接常规现场供电网络

输出电压范围：0～200V连续可调，对应最大输出电流32A，可通过外接升压变压器拓展至更高试验电压等级

输出频率档位：支持50Hz、100Hz、150Hz、200Hz四档可选，覆盖1倍频至4倍频全场景试验需求

输出波形畸变率：＜3%，波形纯净度远高于传统三倍频发生器，完全满足绝缘试验的波形精度要求

三、装置特点与工作原理

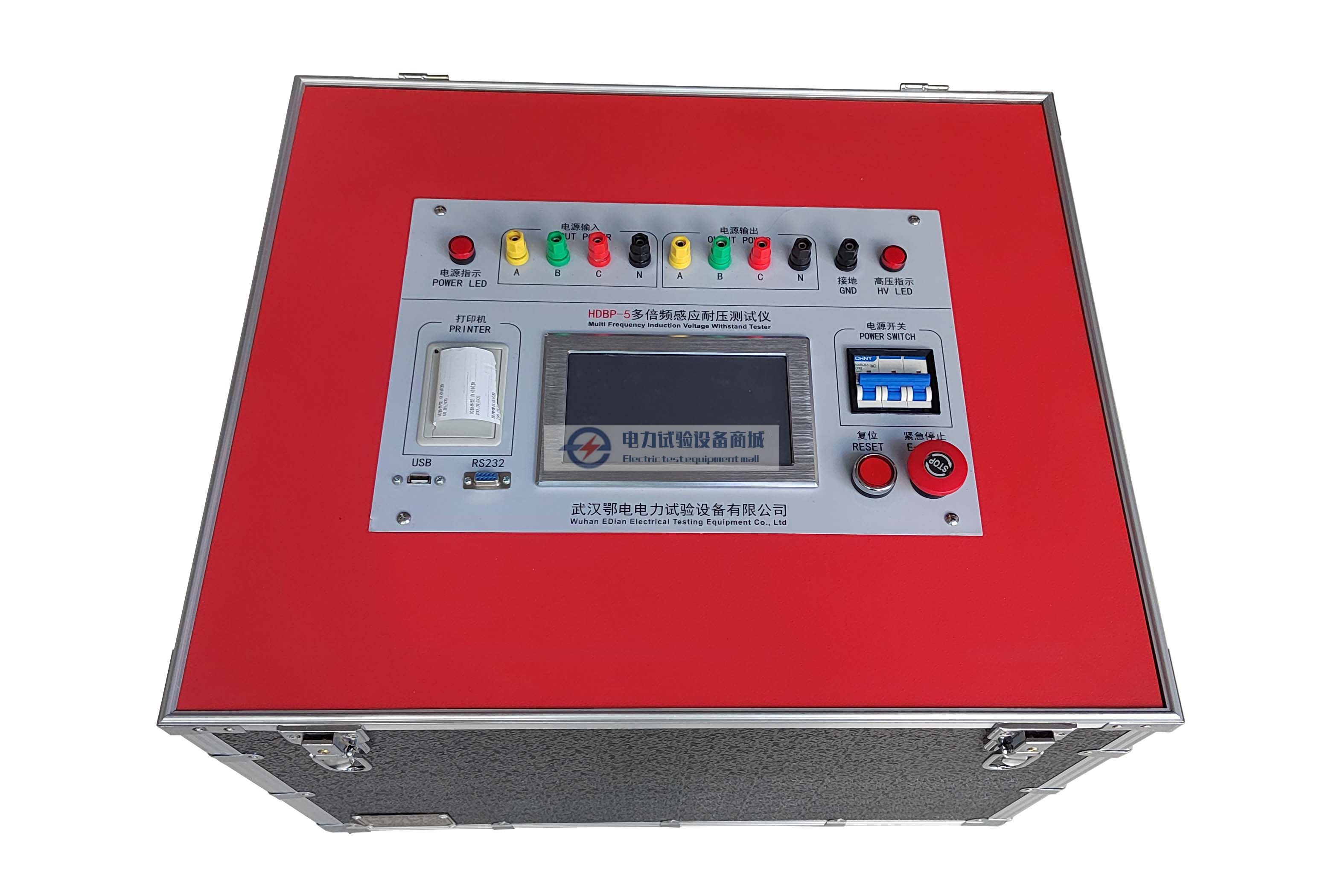

本装置核心控制单元采用电力电子变频调节器，参数预置、保护设置、频率选择、电压调节全流程采用数字化控制技术，内置工业级控制计算机，搭配7寸全彩液晶显示屏，整机操作采用全触摸交互方式，标配汉字热敏打印机，可直接打印完整试验报告。

装置支持50Hz、100Hz、150Hz、200Hz多档试验频率预置，触摸调压步长可实时切换，支持1V、2V、5V、10V多档步长选择，精准实现多倍频试验电压的平滑输出。内部集成高性能LC滤波回路，从硬件层面将波形畸变率控制在指标范围内，外置带多抽头的补偿电感，可精准补偿被试设备的电容电流，大幅提升装置的带负载能力。

相较于传统三相五柱式三倍频发生器，本装置具备三大核心优势：

体积小巧、重量轻便，便携性极强，同时可轻松实现大功率扩容，适配不同容量等级的试验需求

不再局限于单一三倍频输出，可稳定输出1倍频、2倍频、3倍频、4倍频多档位试验电压，覆盖更多特殊试验场景

接线与操作流程大幅简化，对现场试验电源的容量要求显著降低，普通220V市电插座即可满足多数试验的供电需求

四、标准化使用操作说明

本装置采用电源与控制一体化集成设计，即电子式多倍频试验控制箱，内置过流、过压、闪络多重保护机制，全程保障试验安全。

（一）主界面说明

装置开机自检完成后直接进入主界面，仅设置两大核心功能菜单，分别为文件管理菜单与感应耐压试验菜单，无冗余复杂操作选项，新手也可快速上手。

（二）参数设置操作

在主界面点击「感应耐压试验」菜单，即可进入参数配置页面，所有参数分类清晰展示：

试验参数区‌

试验电压：设置目标试验电压值，即接入被试品绕组上的实际测试电压，单位为V，只有当输出电压达到或超过该设定值时，耐压计时功能才会自动启动，避免无效计时

耐压时间：设置试验电压保持的时长，完全匹配对应设备的国标耐压试验时长要求

保护参数区‌

过压保护：设定电压保护极限值，当输出电压超过该阈值时，装置将立即自动关断输出，避免过压损坏被试设备

过流保护：设定电流保护极限值，当回路电流超过该阈值时，装置将立即自动关断输出，避免过流烧毁装置与被试品

闪络保护：升压或稳压计时过程中，若高压瞬间变化值达到闪络保护阈值，装置将立即自动关断输出，精准捕捉绝缘闪络瞬间的异常状态

试验频率区‌：直接点击选择对应试验所需的电源频率，可选档位包含50Hz、100Hz、150Hz、200Hz，选中后装置将自动切换至对应频率的输出模式。

（三）自动试验模式

在参数设置界面点击「自动试验」菜单，即可进入全自动试验流程，全程无需人工干预：

实时显示参数区

U高设：显示预先设定的目标高压值，装置将根据外接升压变的变比，自动换算出对应的低压侧目标电压U低设

试验频率（f）：实时显示当前正在执行的试验电源频率

耐压时间：当输出电压达到目标试验电压后，系统自动启动计时，实时展示当前已完成的耐压时长

U试品：实时显示当前施加在被试品上的实际电源电压

I试品：实时显示流过被试品的实际电流值

I变频：实时显示变频器的输出电流，由于内置LC滤波回路的存在，I试品与I变频为两个不同的电流参数，二者数值无需完全一致

功能操作区

开始试验：点击该按键，装置自动启动升压流程，逐步提升输出电压，到达预设试验电压后自动停止升压并启动耐压计时，试验时长到达设定值后，装置自动降压、停机，全程无人值守即可完成试验

复位：装置触发保护停机后，必须点击该按键恢复至待机常态，否则所有操作按键将处于锁定状态，无法启动下一次试验

停机：试验过程中出现异常状况时，点击该按键可快速关断所有输出，紧急终止试验

退出：点击该按键直接返回参数设置界面，可重新调整试验参数。

（四）手动试验模式

在主界面点击「手动试验」菜单，即可进入人工可控的手动试验流程，适配需要精准调控升压节奏的特殊试验场景：

实时显示参数区

所有显示参数与自动试验模式完全一致，区别在于耐压计时不会自动启动，需人工确认电压稳定后手动触发计时。

功能操作区

开始试验：点击该按键，装置启动输出，进入可调节的升压状态

电压调整：升压过程中可按需点击+10V、+5V、+1V、+0.5V、-10V、-5V、-1V、-0.5V按键，在当前输出电压基础上精准增减电压，实现无级精细化调压

复位：装置触发保护停机后，点击该按键解除锁定，恢复至待机常态

停机：出现紧急异常时，点击该按键快速关断所有输出，终止试验

退出：点击该按键返回参数设置界面，重新调整试验配置。

（五）文件管理功能

在主界面点击「文件管理」菜单，即可进入数据管理页面：

打印功能：直接驱动内置热敏打印机，打印当前选中的完整试验数据，生成标准化试验记录

数据显示：进入数据展示画面后，可将本次试验的所有完整数据永久保存至装置内置存储中，后续随时可调阅查看，无需额外外接存储设备。
