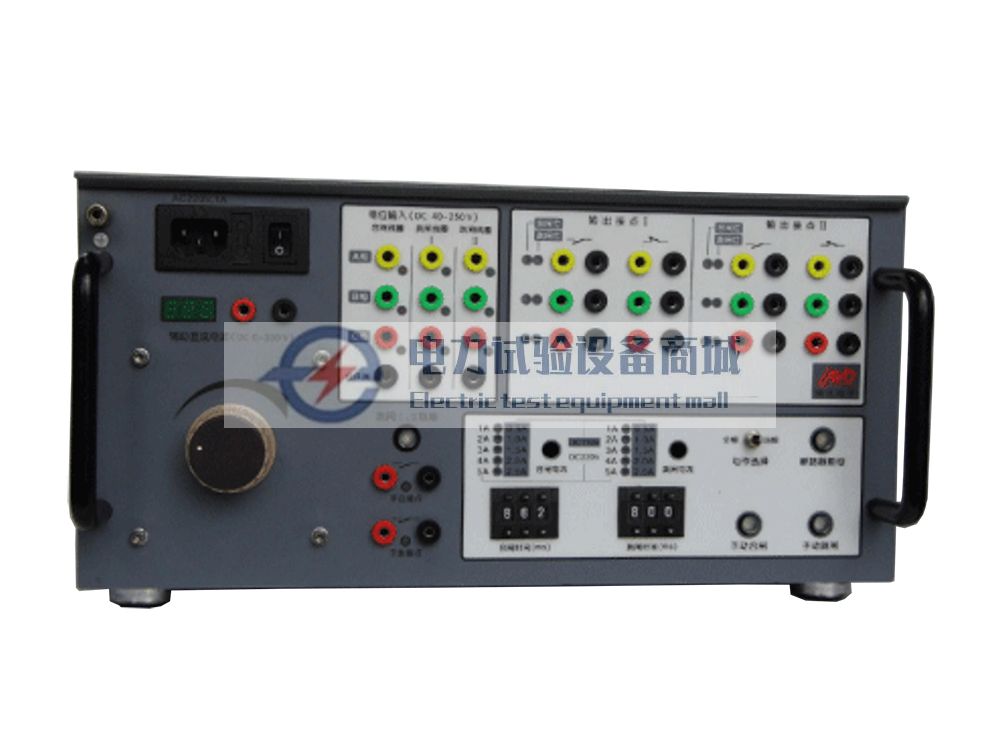

双路断路器模拟试验装置使用指南

该装置是继电保护及自动装置整组试验的专用配套设备，将两组独立模拟断路器集成在同一机箱内，可替代真实断路器完成各类模拟操作，既能保障继电保护试验的正确性与可靠性，又能大幅减少真实断路器的动作次数，显著提升整组试验的工作效率，广泛适用于电力系统、工矿企业、科研及教学院所等场景。

一、核心产品概述

该装置也常被称为断路器模拟试验仪，内置两组完全独立的模拟断路器单元，可精准模拟断路器三相及分相操作、单/双跳闸线圈断路器动作行为、开关自备投试验，还可自定义模拟开关拒跳、拒合等特殊工况。

两组模拟断路器均直接提供A、B、C三相跳/合闸线圈输入端，同时配套一对断路器位置输出的常闭接点和常开接点。通过面板按键可灵活设置手动跳/合闸、跳合闸线圈电阻、跳合闸时间、动作相预置等参数，完整复现真实断路器的动作逻辑。

设备自带独立的110V/220V隔离直流电压输出，可直接为继电保护装置提供试验所需的直流操作电源。

二、标准操作使用方法

步骤一：试验前接线与开机准备

开展保护整组试验时，先断开保护屏操作回路中三相跳闸、三相合闸的外部出口，将其接入模拟断路器各相对应的跳/合闸输入端子，再把直流操作电源的负端接入模拟断路器的黑色公共端（-）端子，注意跳/合闸回路的公共端相互独立，不可混接。

接通AC220V供电电源，开机后设备默认处于“三相跳闸”状态，位置绿灯点亮，动作预置默认设置为“三相”操作模式。

步骤二：匹配断路器参数设置

根据现场真实一次设备断路器的跳合闸时间、跳合闸线圈电流值，对应设置模拟断路器的核心参数：

跳合闸线圈电阻：通过面板按键可在100Ω、200Ω、400Ω三档中选择，设备通电后默认阻值为200Ω。

动作时间设置：跳闸时间调节范围为20ms~110ms，步长10ms，数码盘显示数字乘以10ms即为实际设定值；合闸时间调节范围为20ms~500ms，步长20ms，数码盘显示数字乘以20ms即为实际设定值。

动作相选择：通电后默认三相操作，对应三相指示灯点亮。每按一次动作相选择按键，将按“分相操作ABC相→A相→B相→C相→AB相→BC相→CA相→三相”的顺序循环切换，对应相的指示灯同步点亮。

步骤三：手动状态校验

通过面板上的手动跳/合闸按钮，可直接触发模拟断路器手动跳闸、合闸操作，操作前需确认动作相已选择对应相别。

跳闸状态：面板跳闸绿灯点亮，模拟断路器位置开出量的常闭接点闭合，常开接点断开。

合闸状态：面板合闸红灯点亮，模拟断路器位置开出量的常开接点闭合，常闭接点断开。

步骤四：配合完成整组试验

将设备与继电保护装置、试验装置联动开展整组试验，当任意跳/合闸回路检测到电流输入时，设备将按照预先设置的参数执行对应动作：

三相操作模式下：任意一相的跳/合闸输入都会触发三相同步动作。

分相操作模式下：仅被选中的动作相响应对应相的跳/合闸输入，其余相状态保持不变。

特殊工况模拟：通过动作相选择按钮，选择与输入相不一致的动作相，即可模拟开关拒跳、拒合的故障场景。

三、关键使用注意事项

必须在开机前完成所有试验接线，确认接线无误后再接通设备电源。

整组试验运行过程中，禁止进行手动跳/合闸相关的参数选择操作，避免干扰试验流程。

设备自带的两路非稳压隔离直流110V/220V输出，最大负载功率为200W，内置2A过流保护。当输出电流超过2A时，过流保护将自动切断直流输出，电源指示灯会逐渐变暗。此时需先关机排查外部接线排除过流故障，等待30秒后重新开机，即可恢复直流电压输出。
