三倍频发生器使用说明书
本设备专为变压器、互感器的感应耐压试验场景研发，是保障电力产品质量符合国家标准的核心试验装置，可精准完成变压器绕组匝间、层间、段间及相间的纵绝缘感应耐压试验，经过大量现场实际使用验证，具备操作简单、性能可靠的特点，可充分满足各类变压器、互感器的感应耐压试验需求。
一、产品概述
变压器和互感器的感应耐压试验是验证产品绝缘性能、判定质量是否达标的关键强制性试验项目，其中变压器绕组的匝间、层间、段间及相间纵绝缘感应耐压试验，是整个电力设备绝缘试验体系中的核心环节。这类纵绝缘试验必须依托倍频电源装置，施加高于工频的试验电压才能完成耐压考核。
本款三倍频发生器（也称为多倍频发生器）正是针对该场景定制研发，摒弃了传统三相五柱式三倍频的老旧原理，采用新一代电力电子变频技术，彻底解决了传统设备体积大、功能单一、现场电源容量要求高的痛点，是当前电力设备绝缘试验的理想配套设备。
二、核心技术参数
额定容量 15kVA
输入电源 AC三相380V±10%
输入电源频率 50Hz
基础输出电压 0~400V，可外接配套升压变压器进一步提升输出电压等级
可选输出频率 50Hz、100Hz、150Hz、200Hz（即1倍频、2倍频、3倍频、4倍频）
输出波形畸变率 ＜3%
操作方式 全触摸式交互，支持电压调节步长自定义
内置保护 集成过流、过压、闪络三重保护机制
存储能力 支持多组试验数据带时间标签本地存储，支持查询、打印
三、装置特点与工作原理
本装置以电力电子技术为核心，内部核心单元采用高性能变频调节器，所有参数预置、保护阈值设置、频率选择、电压调节控制均通过触摸式操作完成，全程无需手动调节旋钮。
设备可自由预置50Hz、100Hz、150Hz、200Hz四类试验频率，触摸调节电压时支持步长实时自定义，可选择1V、2V、5V、10V多档步长，精准实现多倍频试验电压的平滑输出。内部集成高性能LC滤波回路，可将输出波形畸变率严格控制在3%以内，完全满足感应耐压试验的波形精度要求。
相比传统三相五柱式三倍频发生器，本装置具备三大核心优势：
体积小巧、整机重量轻，便于现场携带转运，同时可轻松实现大功率化升级，适配大容量电力设备试验需求。
不再局限于单一三倍频输出，可同时支持1倍频、2倍频、3倍频、4倍频多档试验电压输出，覆盖更多不同类型试品的试验标准要求。
试验接线与操作流程大幅简化，对现场试验电源的容量需求显著降低，普通变电站现场的常规试验电源即可满足供电要求。
四、详细使用说明

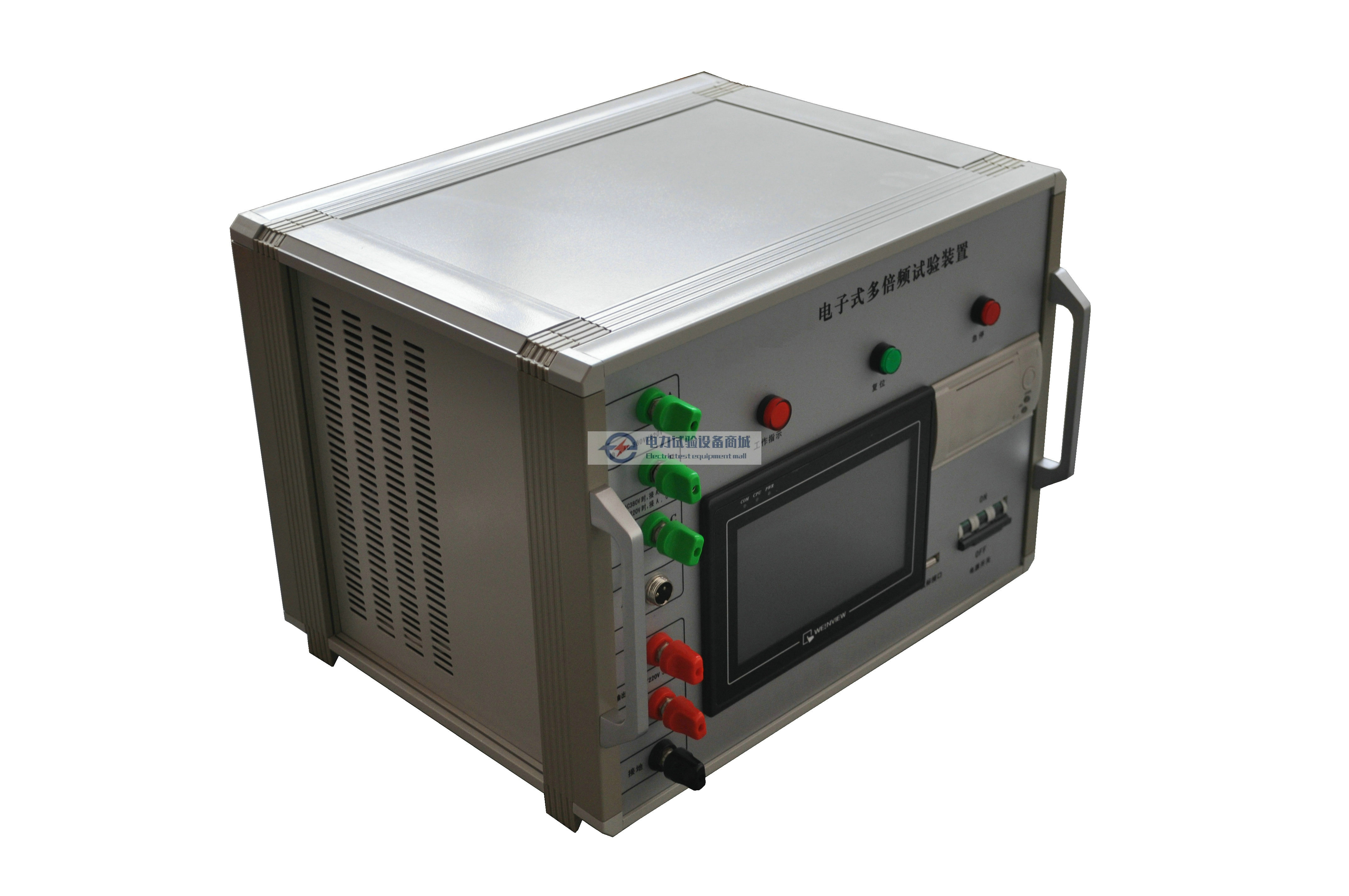

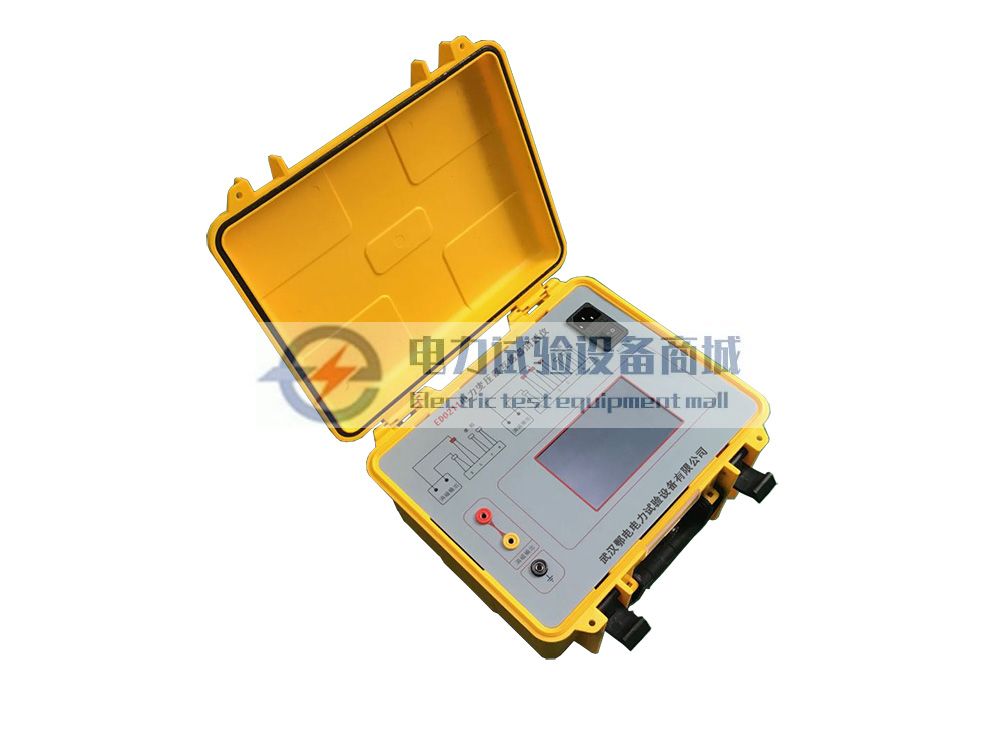

本装置采用电源、控制一体式设计，整机为电子式多倍频试验控制箱，内置完善的过流、过压、闪络保护机制，操作流程清晰便捷。
4.1 主界面说明
开机进入主界面后，共设置四个菜单选项，包含三个功能菜单与一个记录编号菜单：三个功能菜单分别为「文件管理」「参数配置」「耐压试验」；「记录编号」菜单用于输入本次试验的专属数据记录编号，试验完成后数据可永久保存在内存中，关机不丢失，方便后续检索与打印归档。
4.2 参数配置操作
在主界面点击「参数配置」菜单，可进入试验参数自定义界面，所有可配置项功能如下：
试验参数组
试验电压：设置本次试验期望达到的最终输出电压，该数值为直接施加在被试品绕组上的目标电压，单位为V，只有当实际输出电压达到或超过该设定值时，耐压计时功能才会自动启动，避免无效计时。
耐压时间：设置试验电压维持在目标值的时长，完全匹配对应试品的国标耐压试验时长要求。
保护参数组
过压保护：设定试验允许的极限电压阈值，当输出电压超过该限值时，装置会立即自动关断输出，保护试品与试验设备不被过压损坏。
过流保护：设定试验允许的极限电流阈值，当回路电流超过该限值时，装置会立即自动关断输出，避免试品击穿引发大电流烧毁设备。
闪络保护：在升压过程与稳压计时阶段，若高压侧瞬间电压变化幅度达到闪络保护设定阈值，装置会立即自动关断输出，精准捕捉试品局部闪络的异常工况。
试验频率：选择本次试验需要使用的电源频率，可选档位为50Hz、100Hz、150Hz、200Hz，可根据试品对应的试验标准灵活切换。
4.3 耐压试验操作
在主界面点击「耐压试验」菜单，进入试验运行界面，界面实时显示所有核心运行参数，同时集成全流程操作功能：
实时显示参数
试验频率（f）：当前正在执行的试验电源频率
U端口：变频器自身的输出端口电压，并非直接施加在试品上的电压
过压保护：当前已设定的过压保护阈值
过流保护：当前已设定的过流保护阈值
试验电流（I）：实时显示流过被试品的回路电流值
目标电压：预先设定的试品侧期望达到的二次目标电压
耐压时间：当试验电压达到目标值后，点击「开始计时」，界面实时显示耐压已进行的时长
试验电压：实时显示当前直接施加在被试品上的实际电源电压
试验功能按键
开始试验：点击该按键，装置正式启动，开始输出试验电压
升电压：启动试验后该按键激活，按照预先设定的升压步长，每点击一次，U端口电压升高对应步长的数值
降电压：启动试验后该按键激活，按照预先设定的降压步长，每点击一次，U端口电压降低对应步长的数值
故障复位：装置触发保护关断输出后，点击该按键可让设备恢复到待机常态，未完成复位前所有操作按键均处于锁定状态，无法启动新试验
紧急停机：试验过程中出现试品异常、人身安全风险等紧急工况时，点击该按键可让装置快速关断所有输出，立即终止试验
降压停机：耐压计时时长到达、试验正常完成后，点击该按键装置自动执行降压流程，平稳结束本次试验
打印数据：试验全部完成后，点击该按键可弹出打印列表，直接输出本次试验的完整报告
保存数据：试验全部完成后，点击该按键可弹出保存界面，将本次试验的所有参数、运行数据存入本地内存
退出：试验完成确认所有数据已保存后，点击该按键返回主界面
4.4 文件管理操作
在主界面点击「文件管理」菜单，可进入历史试验数据管理界面，所有功能说明如下：
界面顶部实时显示当前设备内已保存的试验数据总组数
列表中按顺序展示所有记录的保存序号、自定义数据标识、试验时自动记录的年/月/日/时/分/秒时间标签
当存储的试验数据记录数大于10组时，可通过界面两侧的箭头按键完成上下翻页，快速检索目标记录
支持一键删除所有已有记录，完成内部存储空间的格式化操作
点击列表中「序号」与「数据标识」之间的箭头，选中目标记录后，界面顶部会显示当前选中的记录号，点击「打开文件」即可查看该条记录的完整试验数据，同时支持直接打印输出该条试验报告
五、现场操作安全注意事项
试验前确认被试品所有非试验绕组可靠短接接地，试验区域设置硬质安全隔离围栏，悬挂高压试验警示标识，严禁无关人员进入试验区域。
所有试验接线完成后，由第二人完成二次核对接线，确认输入输出相序正确、接地可靠，方可启动试验。
试验过程中操作人员全程站在绝缘垫上，严禁触碰高压侧裸露部位，试验结束后必须先对试品进行充分放电，再拆除试验接线。
设备长期闲置时，需放置在干燥通风环境中，每3个月通电开机一次，避免内部变频模块、滤波元件受潮老化。
每年定期完成一次计量校准，保证输出电压精度、频率精度、保护动作阈值完全符合感应耐压试验的规程要求。
