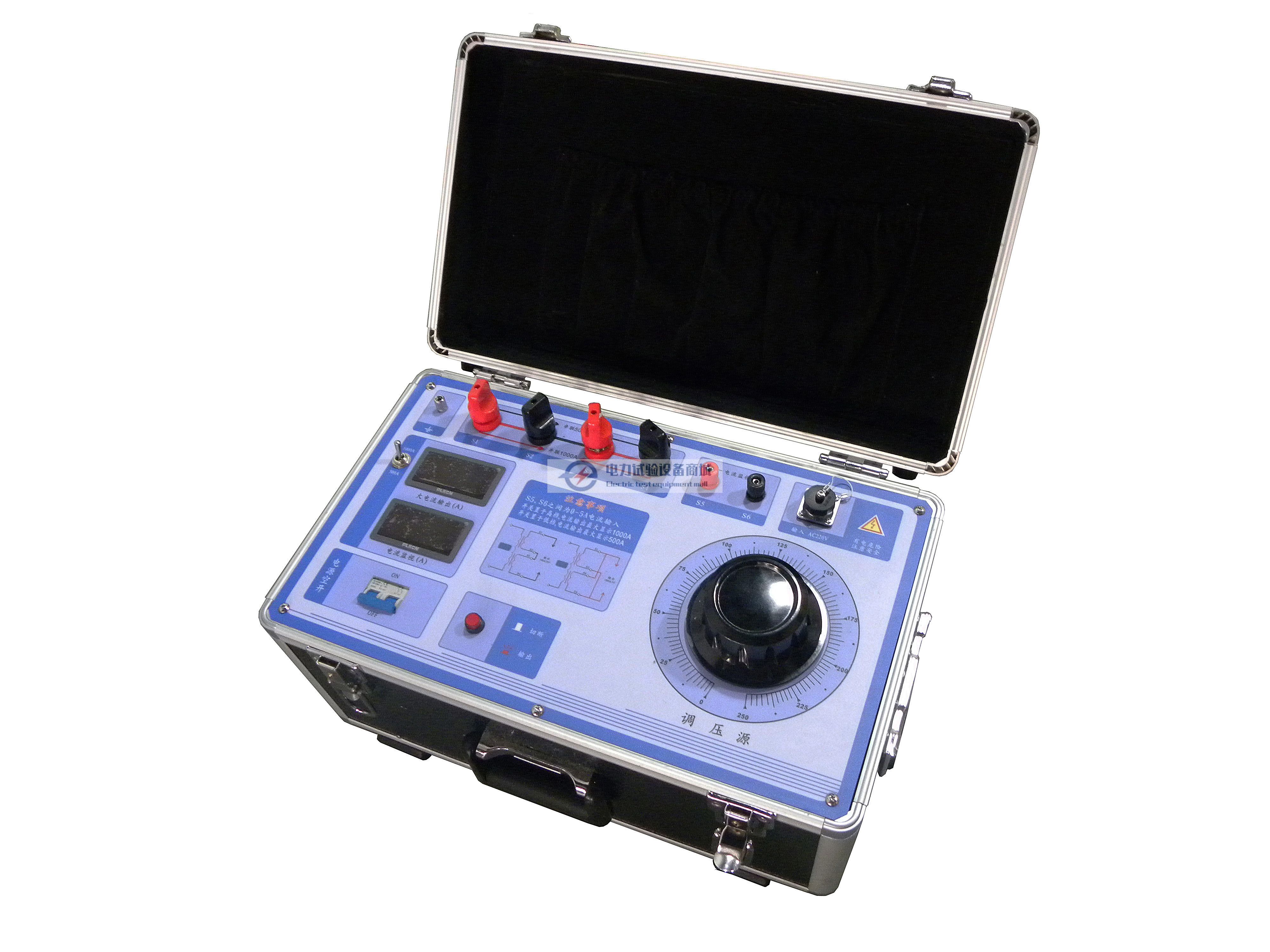

便携式大电流发生器使用说明书

本设备是电力、电气行业大电流调试场景的必需专用设备，广泛应用于发电厂、变配电站、电器制造厂、科研院所等单位，属于短时/断续工作制设备，具备体积小、重量轻、使用维护便捷的特点，可定制适配开关断路器、母线、连接件、触头等部件的温升发热试验需求，也可定制三相升流器、带微调平衡功能的特殊型号产品。

一、核心技术参数

设计工作制‌：按5分钟短时工作制设计，断续工作制需遵循“通流2.5分钟、停机冷却10分钟”的循环规则

额定容量‌：5KVA

输入电源‌：AC220V/50Hz，外接电源电流需≥20A

输出电压‌：5V（并联模式）/10V（串联模式）

输出电流‌：1000A（并联模式）/500A（串联模式）

二、面板功能说明

电源输入‌：外接AC220V电源接口，要求外接回路电流不小于20A

监视输入‌：0-5A电流信号输入接口

电流输出‌：支持串并联两种接线方式，可输出0-1000A大电流

电流显示‌：通过纽子开关切换量程，1000A档最大显示1000A，500A档最大显示500A

电源开关‌：整机电源空气开关

输出启动‌：合闸后按下该按钮，内部调压器启动工作

电压调节‌：输出启动后，旋转该旋钮可逐步调节输出电流至目标值

三、标准操作流程

连接电源输入航插线，外接电源回路需配置额定电流≥20A的空气开关，确认输入电压为AC220V。

检查调压器指针是否处于0刻度，未归零则手动将其调回零位；根据试验需求选择串联或并联接线方式，接好大电流输出线，拨动电流表旁的量程开关，对应选择1000A或500A档位。

合上整机电源空气开关，按下红色输出启动按钮，缓慢旋转调压旋钮，将输出电流逐步调节至试验预设值，通过面板大电流电流表实时观测输出电流数值。

输出电流达到目标值后，连续运行时长不得超过5分钟，运行结束后将调压旋钮回零，再次按下输出按钮切断调压器供电，设备需静置冷却10分钟后方可再次启动试验。

全部试验完成后，先断开外接总电源，再拆除仪器侧的测试连接线，清理设备表面的灰尘与污渍，妥善收纳存放。

四、日常维护与保养规范

设备需存放于干燥通风的环境中，做好防潮、防尘防护，避免内部元件受潮锈蚀。

定期检查调压器碳刷的接触状态，若发现碳刷过度磨损、缺损，需及时更换同规格的原厂配套碳刷，避免接触不良引发发热、打火故障。
