钳形接地电阻测试仪操作指南

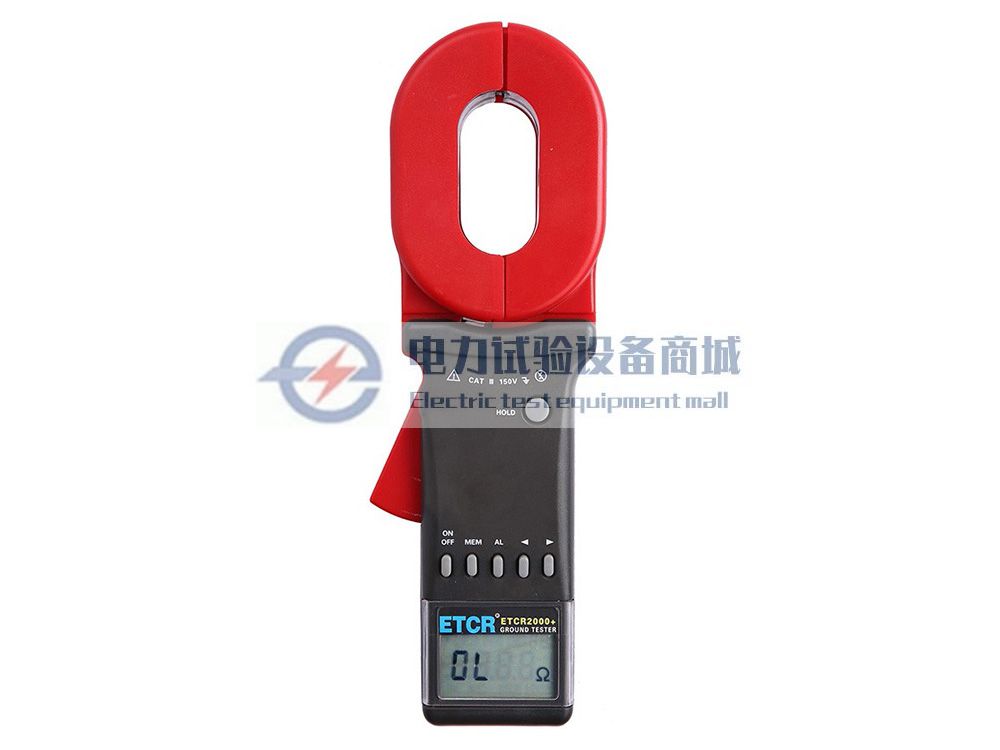

本款ETCR系列钳形接地电阻测试仪是专为接地系统现场检测研发的便携高端设备，突破传统接地电阻测试的操作局限，无需断开接地引下线、无需布设辅助地桩即可快速完成测量，同时集成40A漏电流检测、数据存储上传等功能，适配电力、电信、气象、油田、建筑等多场景的接地系统检测需求，长钳口型号还可针对性适配扁钢接地的特殊工况。

一、核心产品优势

摒弃传统长耗时自检逻辑，开机即可快速进入测试状态，大幅缩短现场准备时间。

采用先进算法与数字集成处理技术替代老旧继电器自检方案，设备稳定性与抗干扰能力显著提升。

轻量化人体工学外观设计，整机小巧便携，完全适配手持仪表的操作使用习惯。

面板仅设6个操作按键，功能逻辑直白清晰，新手也可快速上手操作。

新增声光双重报警功能，异常状态下发出间歇“嘟-嘟-嘟”提示音，同时支持干扰信号识别提醒，避免无效测量。

测量量程覆盖0.01Ω~1200Ω接地电阻、0.00mA~40.0A漏电流，适配绝大多数现场检测需求。

内置99组数据存储空间，整机功耗极低，最大启动与工作电流小于50mA，续航表现优异。

配套PC端监控软件，支持实时在线监测、历史数据查询、动态波形展示，可自定义软件报警阈值，自动完成数据统计分析，生成最大值、最小值、平均值结果，最终导出为TXT或Word格式的检测报表。

二、标准操作全流程

1. 开机操作

开机前先扣压扳机1~2次，确认钳口闭合顺畅无卡顿；开机全程保持钳表自然静止，不得翻转设备、不得对钳口施加外力，且钳口必须保持完全闭合状态，不得夹持任何导线。

按下ON/OFF键开机，设备自动完成全屏幕显示自检与内部校准，正常完成后屏幕显示“OLΩ”，自动进入电阻测量模式。若开机异常显示“Er”，需检查钳口接触面是否有污渍、开机时是否误触扳机、钳口是否完全闭合，排除问题后重新开机即可。

若开机自检后未显示“OLΩ”，仅出现偏大的阻值，但用标配测试环检测结果正常，说明设备仅在100Ω以上大阻值区间存在微小误差，小阻值测量精度不受影响，可正常投入使用。

2. 关机操作

正常使用时按下ON/OFF键即可直接关机；设备闲置5分钟后屏幕会进入闪烁提示状态，30秒后自动关机以降低功耗，闪烁期间按下ON/OFF键可延长工作时长。

特殊状态下需先退出当前模式再关机：HOLD锁定状态下先按HOLD键解除锁定，报警阈值设置状态下先短按ON/OFF键或长按AL键3秒退出设置界面，再执行关机操作。

3. 接地电阻测量

开机自检完成显示“OLΩ”后，扣压扳机打开钳口，将待测接地导体完全置于钳口中心位置，松开扳机让钳口完全闭合，待屏幕数值稳定后读取电阻值。必要时可使用标配5.1Ω测试环校验设备精度，20℃环境下显示值在5.0Ω~5.2Ω区间内均属于正常误差范围。

测量异常提示说明：显示“OLΩ”代表被测电阻超出1200Ω量程下限；显示“L0.01Ω”代表被测电阻低于0.01Ω量程下限；报警标识闪烁搭配间歇提示音，代表被测电阻超出预设的报警阈值。

若当前处于HOLD锁定、数据查阅、报警阈值设置、电流测量模式，需先退出对应模式，再切换回电阻测量状态。

4. 漏电流测量

开机进入默认电阻测量模式后，按下A键切换至电流测量模式，屏幕显示“AC 0.00mA”，打开钳口夹持单根待测导线，待数值稳定后读取漏电流结果。

测量异常提示说明：显示“OLA”代表被测电流超出40A量程上限；报警标识闪烁搭配间歇提示音，代表被测电流超出预设的电流报警阈值。

若当前处于HOLD锁定、数据查阅、报警阈值设置模式，需先退出对应模式，再执行电流测量操作。

5. 数据锁定与存储

任意测量模式下按下HOLD键，即可锁定当前屏幕显示的数值，屏幕同步显示HOLD标识，该组数据会自动按顺序编号存入内存，再次按下HOLD键解除锁定即可继续测量。循环操作最多可存储99组数据，内存存满后屏幕会闪烁显示MEM标识。

关机后已存储的数据不会丢失，若当前处于数据查阅、报警阈值设置模式，需先退出对应模式，再执行数据锁定存储操作。

6. 历史数据查阅

按下MEM键直接进入数据查阅模式，默认显示第01组存储数据，按下右键向上翻阅后续数据，按下左键向下翻阅更早的历史记录；若内存无数据，屏幕会显示空记录界面。

需先退出报警阈值设置模式，再进入数据查阅界面。

7. 报警功能设置

普通测量模式下短按AL键，即可快速开启或关闭报警功能；长按AL键3秒进入报警阈值设置界面，最高位数字开始闪烁，按下AL键可切换调整的数位，当前数位闪烁时按下左右键修改0~9的数字，所有数位设置完成后长按AL键3秒确认保存，设备自动返回测量模式，当测量值超出阈值时自动触发声光报警。

设置过程中按下ON/OFF键可直接退出，不修改原有报警阈值；需先退出数据查阅模式，再进入报警设置界面。

8. 报警阈值查看

普通测量模式下长按AL键3秒，即可进入阈值查看界面，屏幕闪烁显示上次设置的报警数值，查看完成后长按AL键3秒或短按ON/OFF键，即可返回正常测量状态。

9. 数据清除

进入数据查阅模式后，同时按下MEM键+ON/OFF键，即可一键清空所有已存储数据，清除完成后屏幕显示空记录界面，该操作不可逆，清空前请确认已备份需要留存的数据。

10. PC端数据上传

将设备开机进入正常测量状态，用标配RS232通讯线连接设备与电脑，启动配套监控软件，通讯建立后即可实现现场电流的实时在线监测，同时可读取所有历史存储数据，完成数据统计分析，生成对应的检测报表，按需导出为TXT或Word格式文件留存。

三、日常使用维护注意事项

每次使用前用干净软布擦拭钳口接触面，去除灰尘、金属碎屑，保证钳口闭合时无间隙，避免引入测量误差。

设备长期闲置时需取出内部电池，防止电池漏液腐蚀电路板，每3个月开机一次完成全功能自检。

远离强电磁干扰源开展测量，避免在大型变压器、高频设备附近作业，防止干扰信号导致测量结果偏移。

每年定期完成一次精度校验，保障设备测量结果符合接地电阻检测的相关规程要求。
