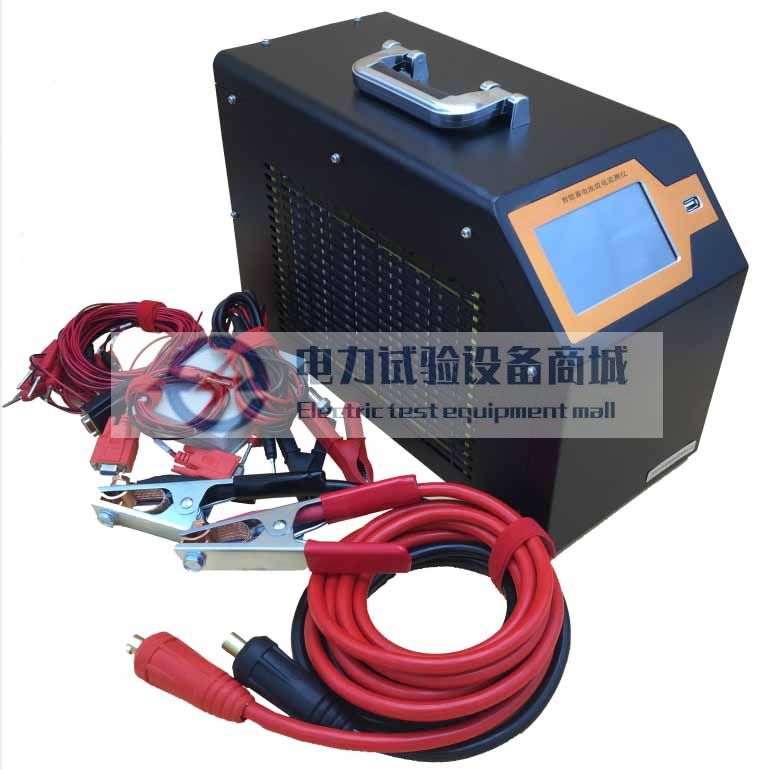

蓄电池放电检测仪简述说明书

一、产品综述

蓄电池放电检测仪是专门针对整组电压12V-600V（不同规格型号对应不同整组电压上限，具体以对应仪表参数为准）、单体电压1.2V-12V的铅酸蓄电池组设计的专用性能测试仪器。该设备采用当前行业先进的测试技术原理，在新技术、新器件、新材料、新工艺的融合应用上实现了多项技术突破，完全依据国家蓄电池测试与维护相关规程研发，是蓄电池性能检测的专业级专用设备。

仪器具备放电功率大、体积小巧、重量轻便的特点，配套的上位机数据管理软件功能完善，可大幅降低蓄电池日常测试维护的工作量，为蓄电池组与UPS电源的全生命周期维护提供全面科学的检测手段，广泛适配通信、电力、金融、轨道交通等多个行业的蓄电池运维场景。

二、核心功能特点

整机搭载触控操作界面，支持触摸笔或手指直接点击操作，无需复杂按键操作，上手门槛极低。

采用双存储设计，支持仪器内部存储与外部SD卡存储两种数据保存方式，用户可根据现场需求自由选择，方便测试数据的本地留存与批量导出。

内置完善的硬件保护机制，集成过压、过流、过热多重保护功能，从硬件层面保障测试过程中设备与被测蓄电池组的安全。

支持在线监测功能：在电池组处于在线放电、均充、浮充等正常运行状态下，即可对电池组及单节电池进行实时数据采集监测，可同步获取整组电压、单节电池电压、整组充放电电流、整组充放容量、监测时长等全量运行参数，无需中断电池组的正常供电流程。

全功能放电测试：电池组脱离系统后，可依托仪器内置智能假负载完成恒流或恒功率放电测试，也可将智能假负载与用户设备并接开展恒流放电作业。用户提前设定好“放电电流”“放电时间”“放电容量”“整组终止保护电压”“单体终止保护电压”等核心参数后，仪器即可自动执行全流程放电操作，实时同步显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等动态数据；放电过程中支持随时修改调整放电参数，适配不同测试场景的临时需求。当电池组达到预设的终止放电电压、终止放电容量、终止放电时间，或是任一单体电池电压低于预设的单体终止电压阈值，或是人工手动触发终止操作，仪器都可立即停止放电测试；同时单体电压终止条件支持设置为“只报警不终止”模式，兼顾测试完整性与电池安全。

选配容量快测功能：电池组脱离系统后，依托智能假负载开展短时放电，仅需3～20分钟即可快速测出电池组中每一节电池的实际容量、内阻，自动判定单节电池的性能状况，标记出正常、落后、劣化三类不同状态的电池，大幅缩短传统容量核对性放电的作业时长，提升现场运维效率。

异常自动保护机制：测试过程中如果检测到整组或单体电池参数异常、蓄电池放电检测仪自身工作状态异常，仪器会自动终止测试，避免对蓄电池造成过放损伤，全方位保护被测电池组的安全。仪器采用监控单元与功率单元一体化设计，功率部分搭载新型高功效器件，整机散热效率更高，运行稳定性更强。

全中文人性化操作界面，操作流程清晰直观，每一步操作都配有简体中文提示指引，无需反复查阅说明书即可完成全流程操作。

搭载高亮度彩色液晶显示屏，强光下也可清晰读取数据，显示效果清晰直观。

配套上位机数据管理软件，功能强大界面友好，集成数据管理、数据打印、多维度数据分析、报表统计、测试报告自动生成等全流程功能，无需人工手动整理数据，即可直接输出符合行业规范的正式测试报告。

三、标准化测试操作流程

1. 在线监测测试操作

第一步：按照对应章节指引，正确连接单体电压采集器，确认所有单节电池的采集线接触牢固无松动。

第二步：将整组电压测试线对应正负极连接到蓄电池组的两端，确认接线极性无反接。

第三步：接入仪器工作电源，按下电源按键完成主机开机，等待系统进入主操作界面。

第四步：进入在线监测参数设置界面，根据被测电池组的铭牌参数与测试需求，完成对应参数的配置。

第五步：核对所有设置参数无误后，点击“确定”按钮即可启动在线监测测试，仪器自动同步采集所有监测数据。

2. 常规放电测试操作

第一步：连接单体电压采集器（纯负载型号仪器无此功能，可跳过该步骤），确认所有单节采集线安装到位。

第二步：将仪器面板上的放电开关拨到“分”的位置，从源头避免放电电缆反接损坏仪器，仪器自带反接告警提示功能，接线错误时会自动发出告警。

第三步：将放电电缆一端连接到仪器主机的放电接口，另一端对应红正黑负的标识连接到蓄电池组的两端，严格避免极性接反。

第四步：将整组电压测试线对应正负极连接到蓄电池组的两端，确认接线牢固。

第五步：接入仪器工作电源，完成主机开机，等待系统自检完成。

第六步：进入放电参数设置界面，准确填写被测电池组的放电电流、放电时长、终止容量、整组终止电压、单体终止电压等核心参数。

第七步：再次核对所有接线与参数设置无误后，将放电开关拨到“合”的位置。

第八步：点击界面“确定”按钮，仪器自动启动全流程放电测试，全程自动运行无需人工干预。

3. 选配容量快测功能操作

第一步：连接单体电压采集器，确认所有单节电池的采集信号可正常传输到主机。

第二步：将仪器面板上的放电开关拨到“分”的位置，防止放电电缆反接，仪器检测到反接状态会自动触发告警提示。

第三步：将放电电缆一端连接到主机放电接口，另一端严格按照红正黑负的标识连接到蓄电池组两端，避免极性接反。

第四步：将整组电压测试线对应正负极连接到蓄电池组的两端，确认接线接触可靠。

第五步：接入仪器工作电源，完成主机开机自检，进入主操作界面。

第六步：进入容量快测参数设置界面，填写被测电池组的对应参数，确认设置无误。

第七步：将放电开关拨到“合”的位置，确认放电回路完全导通。

第八步：点击界面“确定”按钮，仪器自动启动快速容量测试，短时放电后即可输出所有单节电池的容量与性能判定结果。

四、安全操作与日常维护注意事项

仪器必须放置在通风良好、无腐蚀性气体、无强电磁场干扰的环境中运行，主机箱前后两端的通风散热孔严禁被异物堵塞，全程保证通风散热顺畅，避免大功率放电过程中仪器过热触发保护。

仪器处于带电运行状态时，严禁带电插拔各类连接端子，否则极易造成仪器内部精密测量模块损坏，影响后续测量精度。

放电测试过程中如果突发交流电断电，仪器内置散热风扇会自动持续工作进行余热散热，此时严禁立刻关闭放电开关，需等待约1分钟，仪器内部余热完全散出后再操作关闭放电开关。

所有操作必须严格遵循本说明书的流程要求，严禁违规带电操作或野蛮操作，避免设备与电池组受损。

仪器搬运转移过程中，必须做好防护，避免设备受到剧烈磕碰或严重撞击，防止内部功率器件、测量元件移位损坏。

设备长期贮存时，需放置在干燥通风区域，严格做好防潮、防火措施，避免内部电气元件受潮老化。

仪器外观与配套接线的图示说明可能与实物存在细微差别，实际操作请以设备实物为准。

仪器内部带有高压回路，非本公司授权的专业维修人员，不得擅自拆机进行维修操作。

未经厂家许可擅自拆机维修，设备原有保修服务将自动失效。
