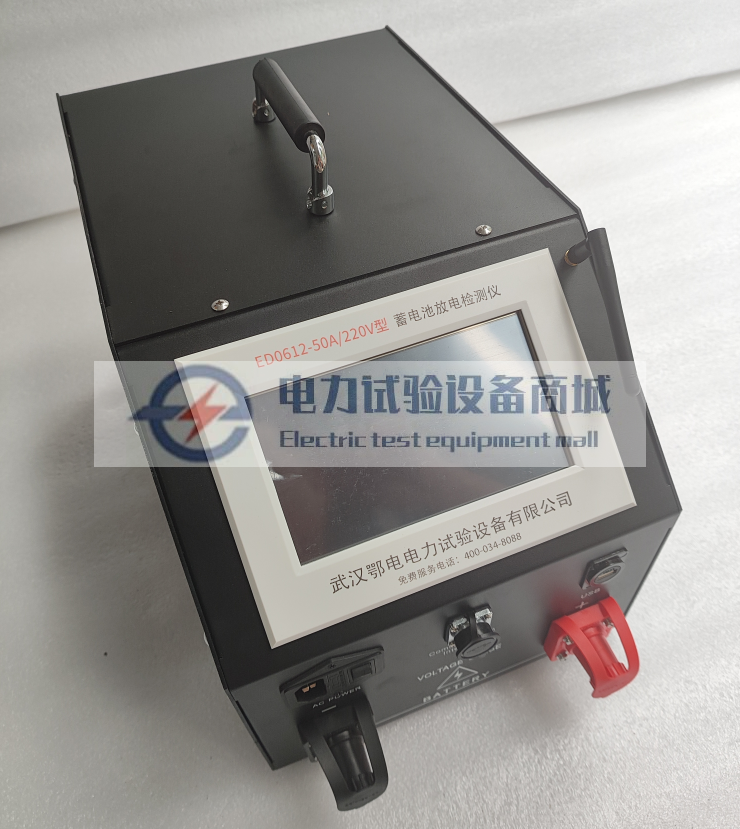

蓄电池放电检测仪使用说明书

本仪器是专为铅酸蓄电池性能检测设计的专用设备，适配整组电压12V~600V、单体电压1.2V~12V的各类铅酸蓄电池组测试场景，不同规格型号的整组电压适配范围以对应仪表参数为准。仪器依托先进测试技术与新型高功效器件研发，完全符合国家蓄电池测试与维护相关规程要求，放电功率大、体积小、重量轻，搭配功能完善的上位机数据管理软件，可大幅降低蓄电池日常测试维护的工作量，为电池组、UPS电源的运维工作提供全面科学的检测手段。

一、核心功能特点

采用全触摸屏操作设计，可直接用手指或触摸笔完成全部界面操作，交互便捷直观。

支持内部存储、外部SD卡存储两种数据存储方式，用户可根据现场需求自由选择。

内置过压、过流、过热多重保护机制，测试过程中出现异常可自动触发保护动作。

搭载在线监测功能：电池组处于在线放电、均充、浮充状态下，可实时监测整组电压、单节电池电压、整组充放电电流、整组充放容量、监测时长等核心参数。

支持全功能放电测试：电池组脱离系统后，可通过智能假负载完成恒流或恒功率放电，也可将智能假负载与用户设备并接实现恒流放电。提前设定放电电流、放电时间、放电容量、整组终止保护电压、单体终止保护电压等参数后，仪器自动执行放电流程，实时显示放电电流、已放容量、整组电压、单节电池电压、放电时间等数据，测试过程中支持随时修改放电参数。当电池组达到预设的终止电压、终止容量、终止时间，或任意单体电池电压低于单体终止阈值，也可通过人为操作手动终止测试；单体电压终止条件还可设置为仅报警不终止，适配特殊测试场景。

选配容量快测功能：电池组脱离系统后，仅需3~20分钟即可快速测出每一节电池的实际容量、内阻，同时自动判定电池性能状态（正常、落后、劣化），大幅缩短测试耗时。

测试过程中检测到整组/单体电池异常、仪器自身工作异常时，会自动终止测试，全方位保护被测电池与仪器安全。仪器采用监控部分与功率部分一体化设计，操作界面全中文分步提示，流程清晰简单，上手门槛低。

配备高亮度彩色液晶显示屏，测试数据与状态显示清晰直观。配套上位机数据管理软件，支持数据管理、打印、分析、报表统计、自动生成测试报告等全流程操作，大幅降低后期数据整理工作量。

二、标准测试操作流程

1. 在线监测测试

连接单体电压采集器，确保每一节单体电池的采集线接触牢固无松动。

将整组电压测试线对应正负极连接到电池组两端，确认接线无接反、虚接。

接入仪器电源，按下开机键启动主机，等待系统完成自检。

进入在线监测功能界面，根据现场电池组参数完成对应监测参数设置。

确认所有设置无误后，点击“确定”启动测试，仪器自动开始实时采集并显示监测数据。

2. 常规放电测试

连接单体电压采集器（纯负载型号无此功能，可跳过该步骤）。

将仪器面板上的放电开关拨到“分”的位置，避免后续接放电线时出现反接，损坏仪器，接反时仪器会自动触发告警提示。

将放电电缆一端连接到主机对应接口，另一端红正黑负对应连接到电池组两端，接反时仪器会自动发出告警提示。

将整组电压测试线对应正负极连接到电池组两端，确认所有接线牢固。

接入仪器电源，按下开机键启动主机，等待系统完成自检。

进入放电测试功能界面，根据电池组的额定参数，设置放电电流、放电时间、放电容量、整组终止保护电压、单体终止保护电压等参数。

确认所有接线与参数设置无误后，将放电开关拨到“合”的位置。

点击“确定”启动测试，仪器自动执行恒流/恒功率放电流程，实时同步显示所有测试数据。

3. 容量快测（选配功能）

连接单体电压采集器，确保所有单体电池的采集线接触可靠。

将仪器面板上的放电开关拨到“分”的位置，防止放电电缆反接损坏仪器，接反时仪器会自动触发告警提示。

将放电电缆一端连接到主机对应接口，另一端红正黑负对应连接到电池组两端，接反时仪器会自动发出告警提示。

将整组电压测试线对应正负极连接到电池组两端，确认接线无松动、接反问题。

接入仪器电源，按下开机键启动主机，等待系统完成自检。

进入容量快测功能界面，根据电池组额定参数完成对应测试参数设置。

确认所有设置无误后，将放电开关拨到“合”的位置。

点击“确定”启动测试，仪器在3~20分钟内即可完成全部测试，自动输出每节电池的容量、内阻与性能判定结果。

三、日常维护与安全注意事项

测试前务必确认电池组的额定电压与仪器的适配电压范围匹配，严禁超出仪器额定电压上限接入电池组，避免烧毁仪器内部功率元件。

放电测试过程中，仪器功率部分会产生一定热量，需保证仪器周边通风良好，严禁覆盖散热孔，避免过热触发保护或损坏设备。

定期检查放电电缆、单体采集线的绝缘层有无破损老化，出现开裂、露铜情况立即更换同规格测试线，防止测试过程中出现短路、漏电问题。

每年需将仪器送至具备资质的计量机构完成周期检定，确保电流、电压测量精度符合国家相关测试规程要求，测试数据具备合规溯源性。

测试完成后先将放电开关拨回“分”的位置，关闭仪器电源，对电池组端口进行充分放电后，再依次拆除放电电缆、整组电压测试线与单体采集线，将所有附件整理收纳，仪器存放于干燥通风的环境中，避免内部元件受潮。
