全智能无线高低压相序表

S323 全智能无线高低压相序表

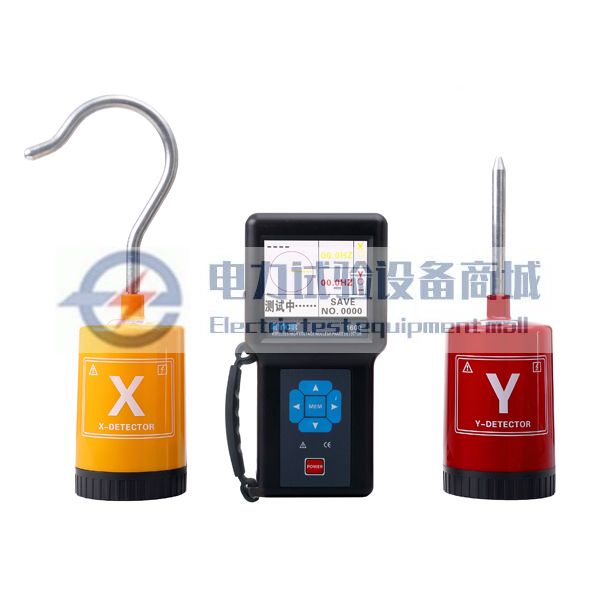

S323 全智能无线高低压相序表又名无线高低压相序表,简称高压相序表,由无线接收器、XYZ探测器、伸缩绝缘杆等组成。用于测量400V、10kV、35kV等三相线路的相序、相位、电压、频率,核相测试,变压器组别判断。接收器采用3.5寸真彩液晶屏,同屏显示相序结果、核相结果、相位、频率、电压,向量图指示,有“X信号正常、Y信号正常、Z信号正常、同相、异相”等语音提示,清晰直观,无线通讯距离达100m。

  • 详情
  • 参数
  • 评价

S323 全智能无线高低压相序表又名无线高低压相序表,简称高压相序表,由无线接收器、XYZ探测器、伸缩绝缘杆等组成。用于测量400V、10kV、35kV等三相线路的相序、相位、电压、频率,核相测试,变压器组别判断。接收器采用3.5寸真彩液晶屏,同屏显示相序结果、核相结果、相位、频率、电压,向量图指示,有“X信号正常、Y信号正常、Z信号正常、同相、异相”等语音提示,清晰直观,无线通讯距离达100m。其中35kV及以下的裸导线可以直接接触测量,35kV以上的裸导线采用非接触式测量,非接触测试是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成相序、核相测试,这样无需直接接触高压导线,更加安全!本仪表同时具有高压核相仪、高压验电器、高压相序表、高压电压表的功能。



技术参数


功    能

高低压三相线路相序、核相、频率、相位、验电、电压测试

电    源

接收器: DC 7.4V  1500mAH可充锂电池

探测器: DC 3.7V  1000mAH可充锂电池

USB充电接口,连续工作约8小时

传输方式

315MHz、433MHz无线传输

无线距离

约100m

显示模式

3.5寸液晶屏显示

量    程

核相电压等级:AC 1V550kV(超过35 kV 非接触核相)

电压:AC 1kV~35kV(接触测试电压时)

相位:0°~360°

频率:45Hz~75Hz

分 辨 率

1°;0.1Hz;1V

精    度

(23℃±5℃,

80%RH以下)

相位:≤±10°

频率:≤±2Hz

电压:±15%±5dgt(1kV~35kV,高压架空线路,其它应用误差±25%±5dgt)

结果定性

相序(相位以X探测器为基准)

A相:330°~0°或0°~30°

B相:90°~150°

C相:210°~270°

正相序:X=A相,Y=B相,Z=C相

反相序:X=A相,Y=C相,Z=B相

同相:330°~0°或0°~30°

异相:90°~150°和210°~270°

语音功能

同相、异相、X信号正常、Y信号正常、Z信号正常等语音功能

绝缘杆尺寸

拉伸后长约3.2m;收缩后长约0.6m

数据存储

999组

测量方式

接触测量:35kV及以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触测试

(带绝缘杆操作)

非接触测量:35kV以上裸导线,或110kV以上线路采用非接触核相,逐渐靠近该导线

(带绝缘杆操作)

辅助接地线测量:低于100V时,如果测量结果不稳定,则需要使用辅助接地线与接地点

相连接,增强信号

验电指示

有电时探测器发出“嘟--嘟--嘟”蜂鸣声

换    档

自动换档

采样速率

2次/秒

仪表尺寸

探测器:长宽厚145mm×60mm×48mm

接收器:长宽厚210mm×100mm×44mm

背    光

感应强度控制

根据感应的电场强不同,探测器能自动控制放大倍数,便于排线密集场所核相

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

ESC键退出当前功能界面,返回上级目录

无信号指示

当接收器没有收到发射信号时显示“----”符号

自动关机

开机约30分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电量不足时:

探测器:电源指示灯慢闪,提醒充电

接收端:电池电压低符号显示,提醒充电

额定电流

探测器:20mA max;接收器:200mA max



仪表质量





探测器:205g(含电池)

接收器:395g(含电池)

绝缘杆:0.5kg(1根)

总质量:5.6kg(含仪表箱)

工作温湿度

-10℃40℃;80%Rh以下

存放温湿度

-10℃60℃;70%Rh以下

干    扰

无特强电磁场;无433MHz 、315MHz同频干扰

绝缘强度

绝缘杆:AC 110kV/rms(绝缘杆全部拉伸后,两端之间)

探测器:2000V/rms(外壳两端之间)

接收器:2000V/rms(外壳两端之间)

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力

行业标准《带电作业用1kV35kV便携式核相器通用技术条件DL/T971-2005》

要求

符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准


设备成套性

探测器

3个(X、Y、Z各1个)

接收器

1台

天线

1根(接收机用)

伸缩绝缘杆

3

铝箱

1个

探钩、探针

6只(各2只)

充电器

2个(5伏充电器)

充电线

3根(2根圆孔、1根miniUSB

锂电池

4个(仪表内)

自校线

1根

弹簧式辅助接地线

3根

用户手册、保修卡、合格证

1套
