无线高压核相仪
无线高压核相仪
无线高压核相仪
无线高压核相仪

ETCR1500无线高压核相仪

ETCR1500无线高压核相仪是专为高压线路及高压开关柜(中置柜、环网柜等)核相而精心设计制造的,仪表突破传统核相器电压等级限制问题,可以在极低电压线路中核相,完全实现从10V~500kV电压自动核相,无需根据电压等级购置多套核相仪,节省成本,减少携带,省时快捷。本核相仪无线传输距离远,核相距离达260米(在空旷场地)。本核相仪还具有测试相位、频率、相序、变压器组别判断等功

  • 详情
  • 参数
  • 评价

            ETCR1500无线高压核相仪是专为高压线路及高压开关柜(中置柜、环网柜等)核相而精心设计制造的,仪表突破传统核相器电压等级限制问题,可以在极低电压线路中核相,完全实现从10V~500kV电压自动核相,无需根据电压等级购置多套核相仪,节省成本,减少携带,省时快捷。本核相仪无线传输距离远,核相距离达260米(在空旷场地)。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能,还有验电及电压等级显示功能。当线路电压超过110kV,必须使用非接触核相,核相时将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,安全快速。用于环网柜核相时,探测器必须使用探针及环网柜测试线。

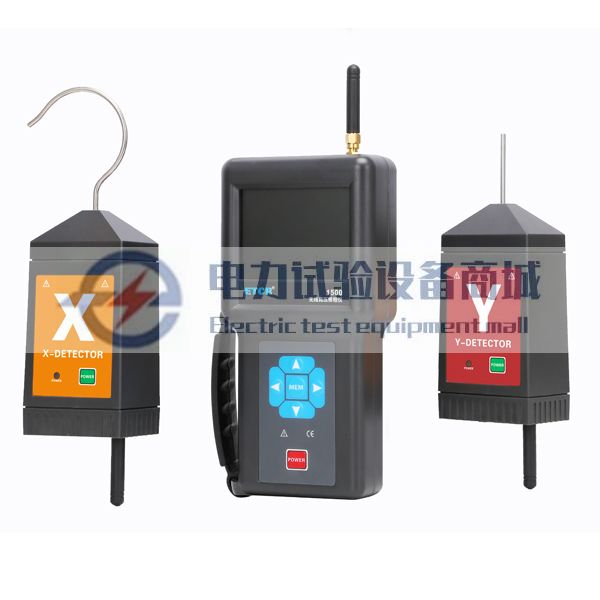

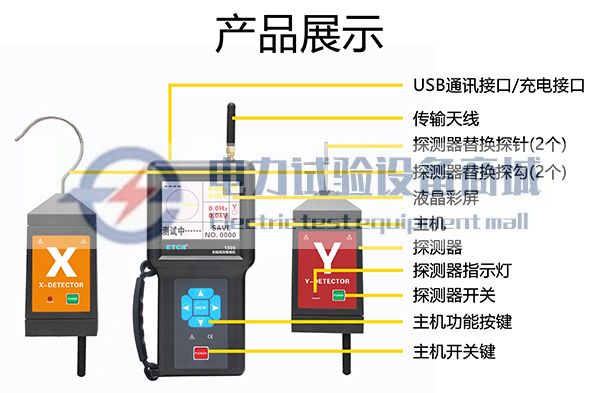

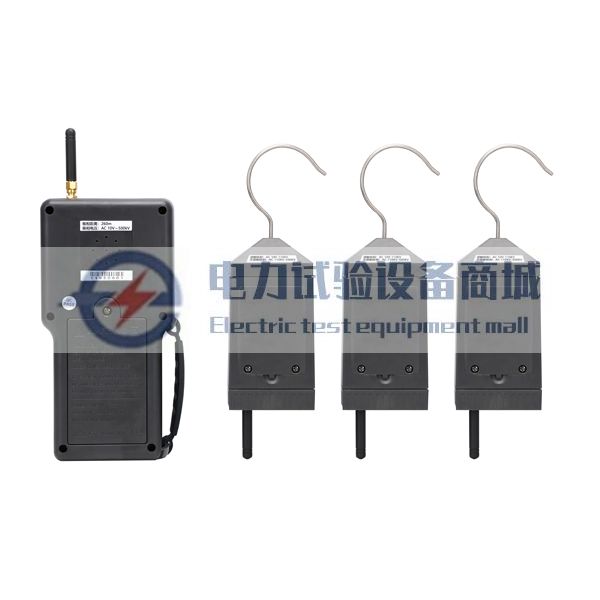

             ETCR1500无线高压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成,主机采用3.5寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松。监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能;具有历史数据读取、查阅、保存、打印等功能。

            产品特点

1.采用无线传输技术、核相距离260米,核相准确操作便捷。

2.语音提示:“X信号正常、Y信号正常、同相、异相”。

3.采用3.5寸LCD彩屏,可同屏显示相位、频率、相序、及核相结果,动态向量图指示,清晰直观。

4.仪表还具有验电功能,并可显示电压等级。

5.数据存储功能,能存储200组数据。USB接口数据上传功能,存储数据可以上传电脑,保存打印。

主要功能

应用于500kV以下电力线路、高压开关柜(中置柜、环网柜等)或变电所核相、相位测试、相序判断及验电等。

核相电压:10V~500kV

核相距离:260m

相位量程:0°~360°

频率量程:45.0Hz~65.0Hz





技术参数

一、量程及精度

测量功量程精度分辨率
相位0°~360°≤±8°1°
频率45.0Hz65.0Hz≤±2Hz0.1Hz



二、其他参数

功    能

高压线路及高压开关柜(中置柜、环网柜等)核相、频率、相位、相序测试及验电

电    源

主  机:3.7V,2600mAh充电锂电池

探测器: 3.7V,1000mAh充电锂电池

核相方式

接触式核相:≤110kV线路时

非接触式核相:≥10kV并且≤110kV显示时,可以在线缆绝缘皮上进行核相;当线路电压>110kV时,必须采用非接触核相。

核相电压

AC 10V~500kV

核相距离

260m

相别定性

同相:-20°~20°;异相: 100°~140°和220°~260°

量    程

测试相位:0°~360°

测试频率:45.0Hz~65.0Hz

精    度

相位:≤±8°

频率:≤±2Hz

分 辩 率

相位:1° 频率:0.1Hz

发射频率

433MHz、315MHz

LCD尺寸

3.5寸彩屏;显示域:71mm×53mm

相位指示

向量图及数字同时显示

电源指示

探测器具有绿色电源指示灯

验电指示

“嘟--嘟--嘟”蜂鸣声

电压显示

显示电压等级

显示速率

2次/秒

数据存储

200组(掉电不会丢失数据)

自动关机

开机约15分钟仪表将自动关机

电池电压

主机电池4格电量显示,当只有1格或0格时,请充电;探测器当指示灯快速闪烁时,表示电池电压低请充电。

额定电流

探测器:30mA max;主机:150mA max

仪表质量

仪器:约950g(含电池);包装及绝缘杆的总质量:约3.0kg

仪器尺寸

主机195mm×100mm×45mm;探测器130mm×65mm×45mm

绝缘杆长度

约4500mm

绝缘试验

绝缘杆拉伸后两端:AC 220kV/rms

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

外界干扰

无特强电磁场;无433MHz 、315MHz同频干扰

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

防护等级

IP63

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T 971-2017》要求

符合IEC61481-A2;2004;IEC 61243-1 ed.2:2003标准

型号对比:

产品型号核相电压普通核相距离卫星核相距离
ETCR1500  无线高压核相仪AC 10V-500kV260m
ETCR1500A  远程无线高压核相仪AC 10V-500kV260m5000m
ETCR1500B卫星授时远程高压核相仪AC 10V-500kV260m500km
ETCR1600无线高压核相仪AC 220V~220kV60m

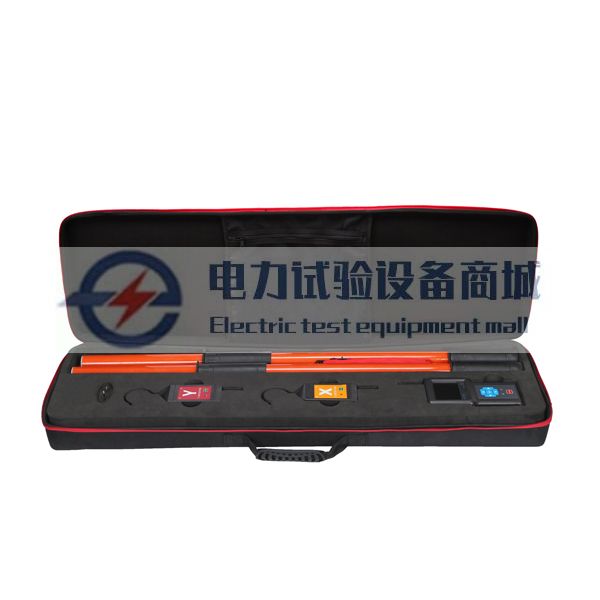

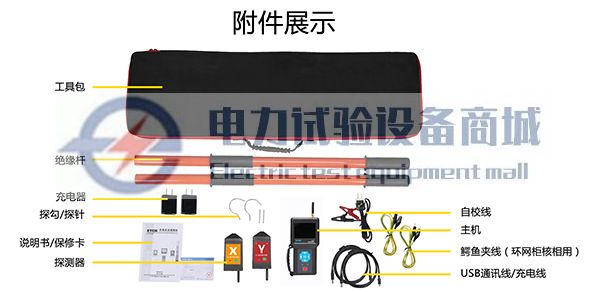

设备成套性

主机

1台

探测器

2台

探钩、探针

各2根

自校线

1条

鳄鱼夹线(环网柜核相专用)

2条

USB通讯线/充电线

2条

仪表包

1个

充电器

2个

伸缩绝缘杆

2根

用户手册、保修卡、合格证

1份
