多功能卫星远程无线核相仪
多功能卫星远程无线核相仪
多功能卫星远程无线核相仪

ETCR1560A多功能卫星远程无线核相仪

ETCR1560A多功能卫星远程无线核相仪具有超远距离卫星授时核相和普通近距离核相功能, 配备专用的高压线路、中置柜、环网柜核相探测器,仪表采用卫星精准授时技术,实现远距离核相、近距离普通、地下室核相、矿井下核相,授时精度小于20nS,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相精准。普通核相距离260米(在空旷场所),卫星核相距离5000米。本核相仪既可

  • 详情
  • 参数
  • 评价

        ETCR1560A多功能卫星远程无线核相仪具有超远距离卫星授时核相和普通近距离核相功能, 配备专用的高压线路、中置柜、环网柜核相探测器,仪表采用卫星精准授时技术,实现远距离核相、近距离普通、地下室核相、矿井下核相,授时精度小于20nS,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相精准。普通核相距离260米(在空旷场所),卫星核相距离5000米。本核相仪既可以高压线路,还可以在高压开关柜(中置柜、环网柜等)进行核相,突破传统核相器电压等级限制问题,可以在极低电压线路中核相,完全实现从1V~500kV电压自动核相,操作简易,省时快捷。同时还具有测试相位、频率、相序、变压器组别判断等功能,以及验电及电压等级显示功能。当线路电压等级超过110kV,必须使用非接触核相,核相时将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,安全快速。

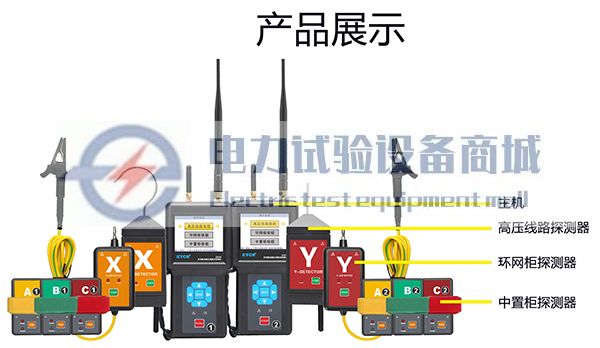

       ETCR1560A多功能卫星远程无线核相仪由主机、高压线路探测器、中置柜探测器、环网柜探测器、伸缩绝缘杆、监测软件、USB通讯线等组成。卫星远程核相时需使用2台主机,近距离核相时使用1台主机。主机采用3.5寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松。 监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能;具有历史数据读取、查阅、保存、打印等功能。

        产品特点

  1. 采用卫星授时技术,可进行远程核相或近距离普通核相。
  2. 配置3款核相探测器,应对各种核相场合得心应手。
  3. 语音提示功能:“X信号正常、Y信号正常、同相、异相”。
  4. 采用5寸LCD彩屏,可同屏显示相位、频率、相序、及核相结果,动态向量图指示,清晰直观。
  5. 仪表具有验电功能,并可显示110kV以下的线电压。
  6. 数据存储功能,能存储200组数据。USB接口数据上传功能,存储数据可以上传电脑,保存打印。

  7. 主要功能

  8. 应用于高压线路、中置柜、环网柜等场所的远程核相及近距离核相、相位测试、相序判断及验电等。

  9. 高压线路核相核相电压:AC 10V~500kV

  10. 高压线路核相卫星核相距离:5000m

  11. 高压线路核相普通核相距离:260m

  12. 环网柜核相核相电压:AC 1V~600V

  13. 环网柜核相卫星核相距离:5000m

  14. 环网柜核相普通核相距离:30m

  15. 中置柜核相核相电压:AC 10kV~35kV

  16. 中置柜核相核相距离:20m


技术参数

高压线路核相技术参数

探测器电源

3.7V,1000mAh充电锂电池

核相方式

接触式核相:≤110kV线路时

非接触式核相:≥10kV并且≤110kV显示时,可以在线缆绝缘皮上

进行核相;当线路电压>110kV时,必须采用非接触核相。

核相电压

AC 10V~500kV

卫星核相距离

5000m

普通核相距离

260m

探测器尺寸

130mm×65mm×45mm

探测器重量

2个探测器,约400g

绝缘杆长度

约4500mm

环网柜核相技术参数

探测器电源

3.7V,1000mAh充电锂电池

核相方式

接触式核相

核相电压

AC  1V~600V

卫星核相距离

5000m

普通核相距离

30m

探测器尺寸

120mm×54mm×30mm

探测器重量

2个探测器,约260g

中置柜核相技术参数

探测器电源

3.7V,1000mAh充电锂电池

核相方式

非接触式核相

核相电压

AC 10kV-35kV

核相距离

20m

探测器尺寸

80mm×46mm×26mm

探测器重量

6个探测器,约420g

其它技术参数

主机电源

3.7V,2600mAh充电锂电池

LCD尺寸

3.5寸彩屏;显示域:71mm×53mm

主机尺寸

195mm×100mm×45mm

主机重量

约350g

相别定性

同相:-20°~20°;异相: 100°~140°和220°~260°

量程

测试相位:0°~360°

测试频率:45.0Hz~65.0Hz

精度

相位:≤±8°

频率:≤±2Hz

分辩率

相位:1°频率:0.1Hz

发射频率

433MHz、315MHz

相位指示

向量图及数字同时显示

电源指示

探测器具有绿色电源指示灯

验电指示

“嘟--嘟--嘟”蜂鸣声

电压等级

显示范围

0.4kV~110kV

显示速率

2次/秒

卫星授时精度

小于20nS

搜星指示

搜索卫星时动态显示“----”符号

搜星时间

首次搜星时间约2分钟,搜星成功后第二次开机搜星时间约15秒,

后续热启动约1秒。

无卫星持续时间

搜星成功后,到无卫星信号尝试继续核相,可持续1小时,完全满足

地下室核相、电房室内核相等

数据存储

可存储140组。

近距离核相模式:高压线路核相40组,环网柜核相40组,中置柜核相

20组

卫星远距离模式:高压线路核相20组(每组10条记录),环网柜核相

20组(每组10条记录)

自动关机

近距离核相模式开机约15分钟

卫星远程核相模式开机约45分钟

电池电压

主机电池4格电量显示,当只有1格或0格时,请充电;探测器当指示灯

快速闪烁时,表示电池电压低请充电。

额定电流

探测器:30mA max;主机:150mA max

仪表质量

约8.38kg(含绝缘杆)

仪表箱尺寸

1060mm×300mm×100mm

绝缘试验

绝缘杆拉伸后两端:AC 220kV/rms

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

外界干扰

无特强电磁场;无433MHz 、315MHz同频干扰

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布

电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件

DL/T 971-2017》要求

符合IEC61481-A2;2004;IEC 61243-1 ed.2:2003标准

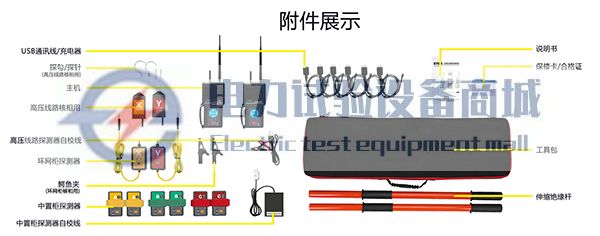

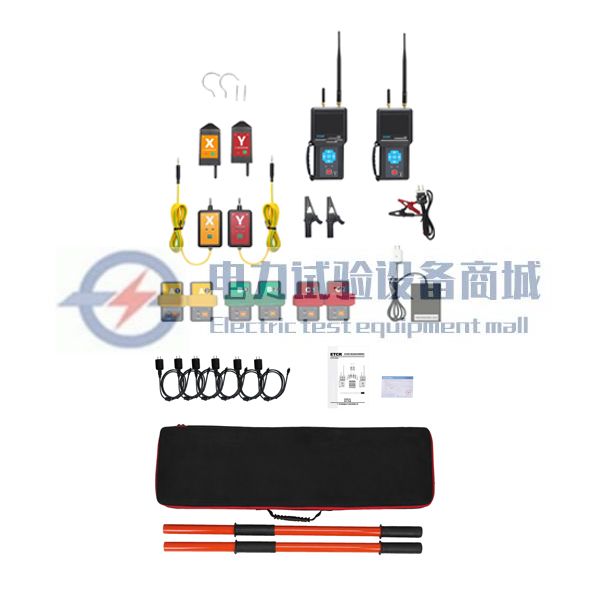

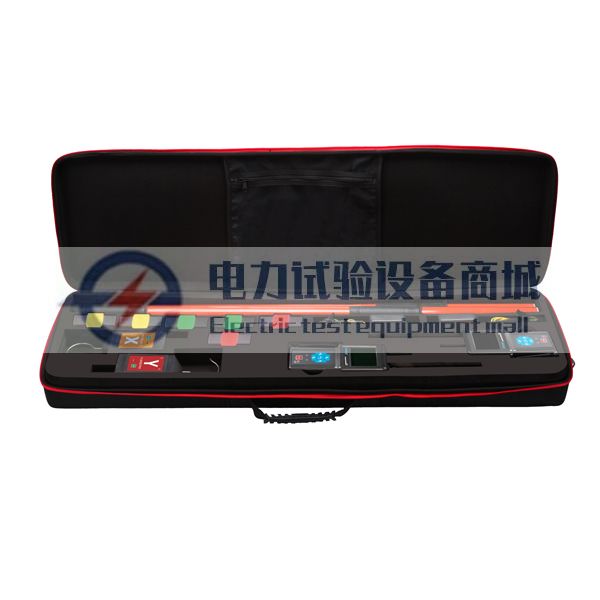

设备成套性

主机

2台

高压线路探测器

2台

探钩、探针(高压线路核相用)

各2根

高压线路探测器自校线

1条

环网柜探测器

2个

鳄鱼夹(环网柜核相用)

2个

中置柜探测器

6个

中置柜探测器自校线

1个

四合一充电线

3条

充电器

3个

工具包

1件

伸缩绝缘杆

2根

用户手册、保修卡、合格证

1份
