ETCR1600无线高压核相仪

ETCR1600无线高压核相仪是专为高压线路核相而精心设计制造的,突破传统核相器电压等级限制问题,可以在较低电压线路中核相,完全实现从220V~220kV电压自动核相(如400V、10kV、35kV、66kV、110kV、220kV),无需根据电压等级购置多套核相仪,节省成本,减少携带,省时快捷。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。当裸导线电压超

  • 详情
  • 参数
  • 评价

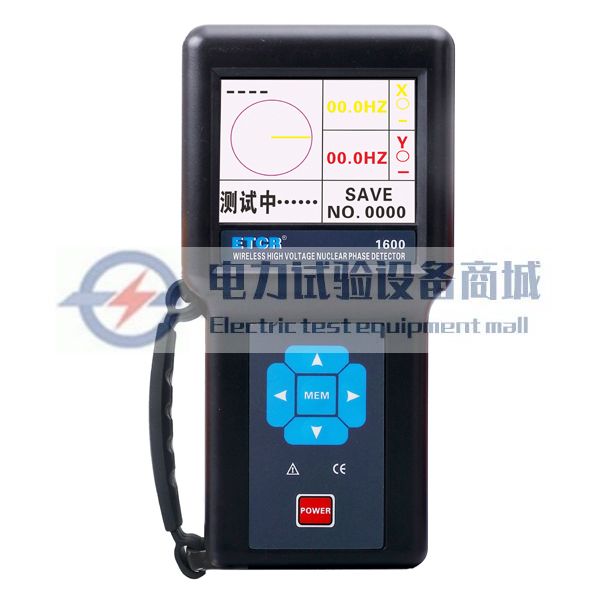

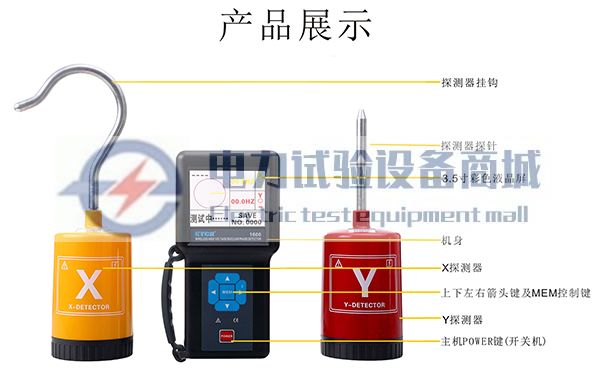

            ETCR1600无线高压核相仪是专为高压线路核相而精心设计制造的,突破传统核相器电压等级限制问题,可以在较低电压线路中核相,完全实现从220V~220kV电压自动核相(如400V、10kV、35kV、66kV、110kV、220kV),无需根据电压等级购置多套核相仪,节省成本,减少携带,省时快捷。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。当裸导线电压超过35kV,必须使用非接触核相。此时可将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,安全快速!本仪器由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成,核相距离60米,主机采用3.5寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松。监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能;具有历史数据读取、查阅、保存、打印等功能。

            产品特点

            1. 采用无线传输技术、核相距离60米,操作简便。

            2. 语音提示:“X信号正常、Y信号正常、同相、异相”。

            3. 采用3.5寸LCD彩屏,可同屏显示相位、频率、相序、及核相结果,动态向量图指示,清晰直观。

            4. 数据存储功能,能存储9999组数据。USB接口数据上传功能,存储数据可以上传电脑,保存打印。

            主要功能

            应用于220kV以下电力线路或变电所验电、核相、相位测试、相序判断、验电等。

            核相电压:220V~220kV

            核相距离:60m

            相位量程:0.0°~360.0°

            频率量程:45.0Hz~65.0Hz



技术参数

一、量程及精度

测量功量程精度分辨率
相位0.0°~360.0°≤±12°0.1°
频率45.0Hz65.0Hz≤±2Hz0.1Hz

二、其他参数

      高压无线核相、频率、相位、相序、验电测试
      主  机:DC9V65号碱性电池LR6
  探测器: 锌锰干电池6F229V
核相方式  接触式核相:35kV以下的线路
  非接触式核相:当线路电压超过35kV时,必须采用非接触核相
核相电压  220V220kV
核相距离  60
相别定性  同相:25°~25°;异相: 95°~145°和215°~265°
分 辩 率  相位: 频率:0.1Hz
发射频率  433MHz315MHz
LCD  3.5寸彩屏;显示域:71mm×53mm
相位指示  向量图及数字同时显示

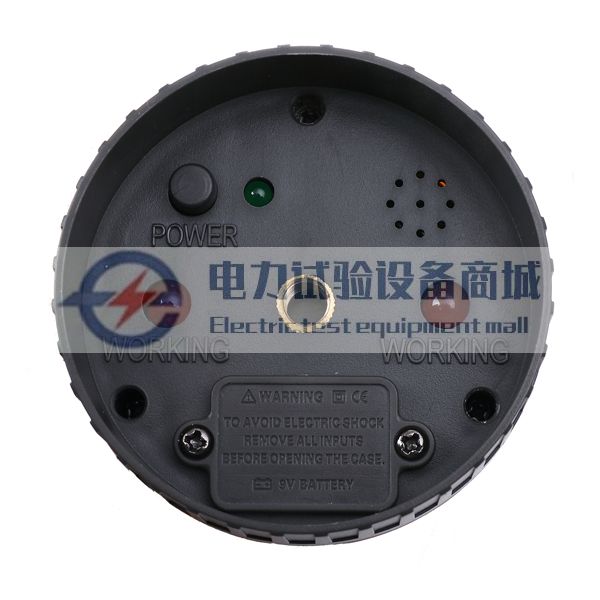

电源指示  探测器具有绿色电源指示灯
工作指示  核相时探测器具有声光指示功能,红色双闪灯指示和“嘟----嘟”蜂鸣声
显示速率  2/
数据存储  9999(掉电或更换电池不会丢失数据)
液晶背光  可调亮度,适应不同使用环境
自动关机  开机约15分钟仪表将自动关机
电池电压

  当电池电压降到7.2V±0.1V时,电池电压低符号显示,提醒更换电池,此时测

  量的数据同样是准确的。

额定电流  探测器:30mA max;主机:150mA max
仪表质量  仪器:约950g(含电池);包装及绝缘杆的总质量:约3.0kg
仪器尺寸  主机195mm×100mm×45mm;探测器290mm×250mm×80mm
绝缘杆长度  最大直径Φ45mm;长度:缩态为1000mm;伸态为4500mm
绝缘试验  绝缘杆拉伸后两端:AC 220kV/rms
  主机、探测器:AC3700V/rms(外露金属与塑料外壳间)
外界干扰  无特强电磁场;无433MHz 315MHz同频干扰
工作温湿度  -10℃~40℃;80%rh以下
存放温湿度  -10℃~60℃;70%rh以下
防护等级  IP63
适合安规

  GB1339892GB311.1311.683DL40891标准和国家新颁布电力

  行业标准《带电作业用1kV35kV便携式核相器通用技术条件DL/T 971-2017

要求

  符合IEC61481A22004IEC 612431 ed.2:2003标准

型号对比:

产品型号核相电压普通核相距离卫星核相距离
ETCR1500  无线高压核相仪AC 30V-500kV200m
ETCR1500A  远程无线高压核相仪AC 30V-500kV200m3000m
ETCR1500B卫星授时远程高压核相仪AC 30V-500kV200m500km
ETCR1600无线高压核相仪AC 220V~220kV60m

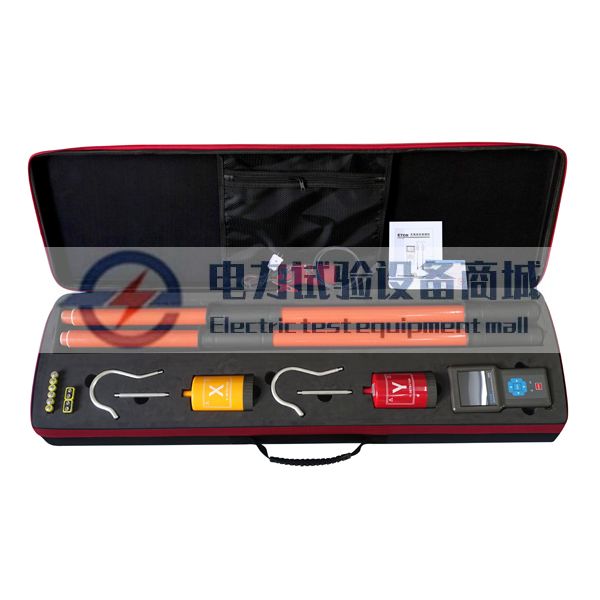

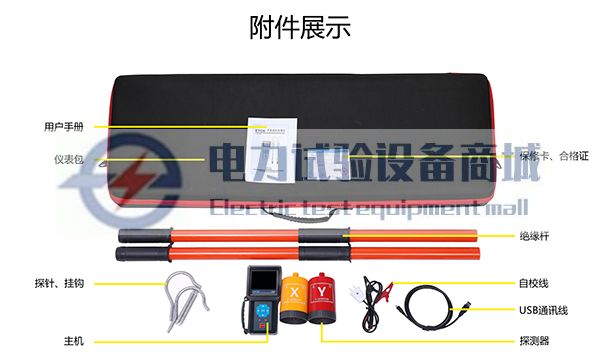

设备成套性

包装外包装纸箱
内包装工具包
附件主机1
探测器2
探钩、探针2
自校线1
USB通讯线1
工具包1
碱性干电池(AAA 1.5V )6
6F22 9V电池2
伸缩绝缘杆2
用户手册、保修卡、合格证1
