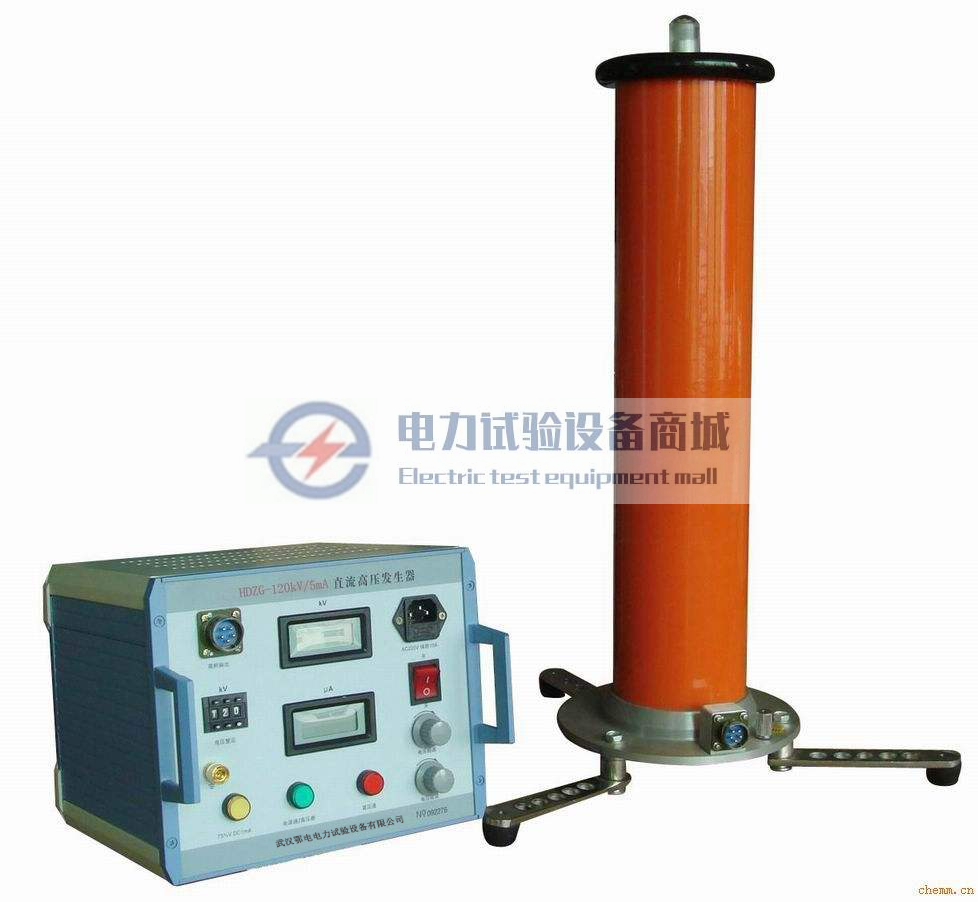

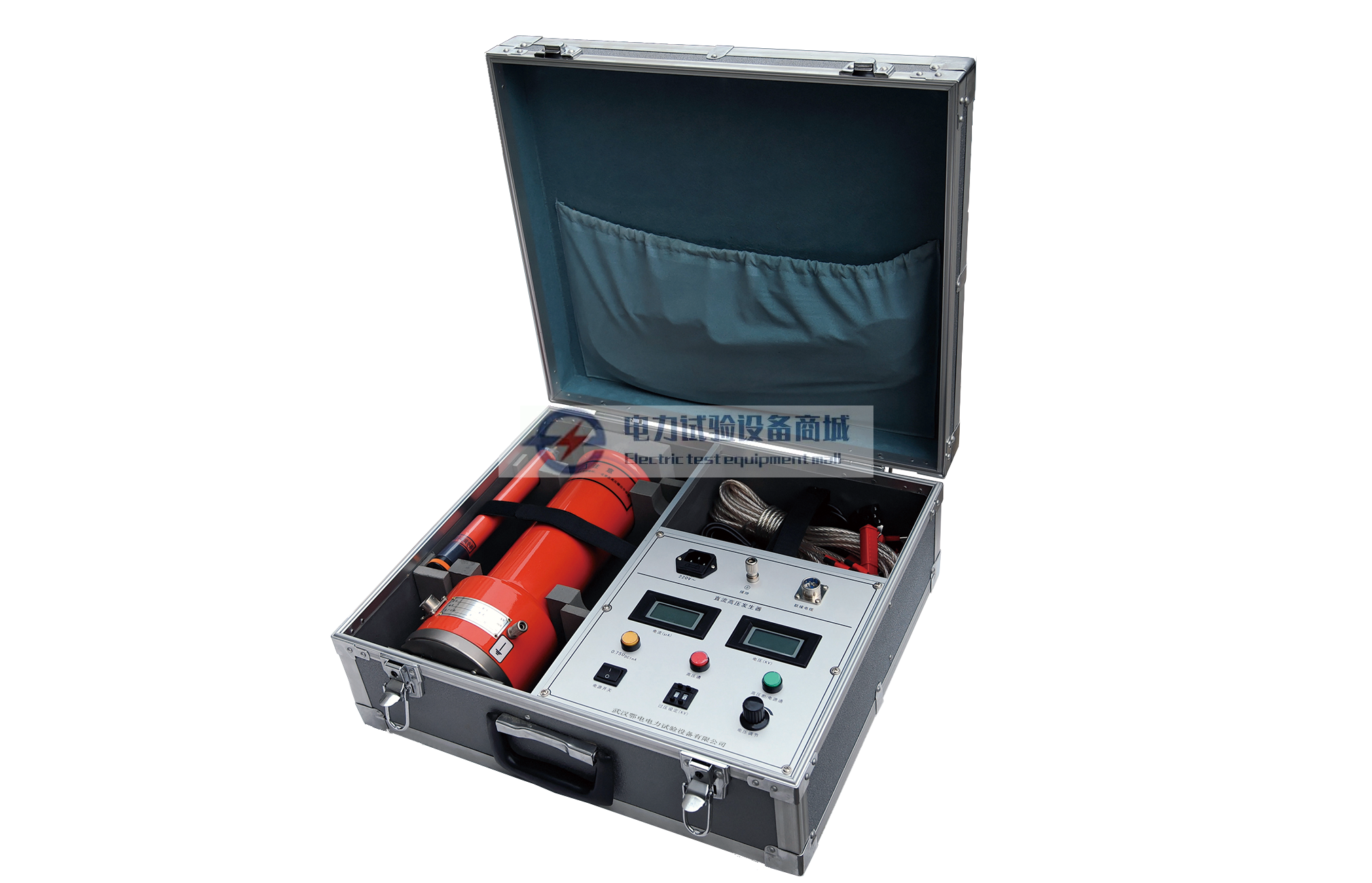

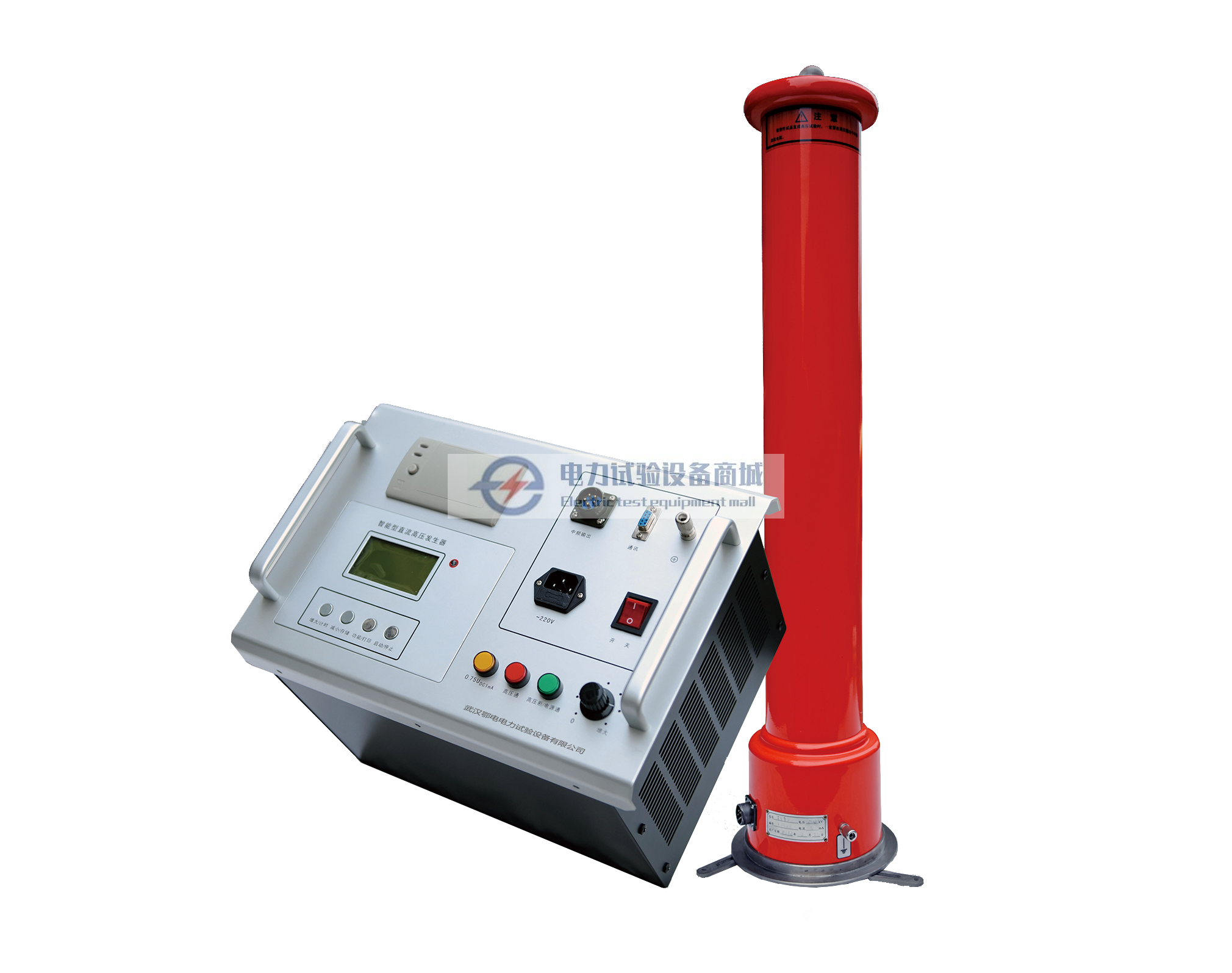

直流高压发生器的功能描述

一、0.75UDC-1mA功能（针对氧化锌避雷器）

功能背景
氧化锌避雷器（MOA）是电力系统中的关键过电压保护设备，其核心参数包括直流参考电压（UDC）和泄漏电流（1mA下的电压值）。为快速评估避雷器的性能，需测量其在0.75倍直流参考电压（0.75UDC）下的泄漏电流，以验证其非线性特性是否符合标准。

功能设计

一键操作：通过面板上的黄色带灯按钮实现快速切换。当红灯亮（高压接通）时，按下黄色按钮，输出电压自动降至原电压的0.75倍，并保持此状态，同时黄灯亮起作为指示。

专用测量：此功能专为氧化锌避雷器的0.75UDC-1mA测试设计，无需手动调节电压，简化操作流程，减少人为误差。

状态退出：测试完成后，按下绿色按钮，红灯和黄灯均熄灭，高压切断并退出0.75倍状态，恢复待机模式。

应用场景

适用于氧化锌避雷器的出厂试验、定期检修及现场测试，快速验证其非线性伏安特性是否达标。

结合数显电压表和电流表，可直观读取0.75UDC下的电压与电流值，提升测试效率。

二、高频中频倍压电路技术

技术原理
采用中频倍压电路（频率提升至30KHz），结合PWM脉宽调制技术和大功率IGBT器件，实现高效、稳定的电压输出。高频设计减少了设备体积与重量，同时提升了电压响应速度与稳定性。

功能优势

电压稳定度高：通过电压大反馈技术，实时监测并调整输出电压，确保在负载变化或电源波动时，电压稳定度仍符合标准要求。

抗干扰能力强：高频电路设计减少了低频噪声干扰，提升信号纯净度，适用于电磁环境复杂的现场测试。

体积与重量优化：高频技术使得变压器、电感等元件体积缩小，整机重量减轻约三分之一，便于携带至不同测试场地。

三、多级电压调节与保护功能

电压调节功能

粗调与细调：配备两只多卷电位器（粗调与细调），支持顺时针升压、逆时针降压，实现电压的精确控制。

电子零位保护：升压前必须将电位器回零，否则无法接通高压，防止误操作导致设备损坏或人员伤亡。

电压换档开关：针对双节倍压筒设计，可切换显示单节或双节电压，满足不同测试电压需求（如单节100kV或双节200kV）。

多重保护机制

过压保护：通过过压整定拨整开关设定保护值（0.05—1.2倍额定电压），当输出电压超过设定值时，自动切断高压并报警。

过流保护：实时监测输出电流，当电流超过额定值时，立即停机保护设备。

接地保护：强制要求接地端子与倍压筒、试品接地联接为一点后再接入接地网，确保操作安全。

内部保护电路：如按下红色按钮后红灯亮但绿灯仍亮，松开后红灯灭绿灯亮，表明机内保护电路已动作，需关机检查。

四、电磁兼容性与环境适应性

电磁兼容设计

采用特殊屏蔽、隔离和接地措施，有效抑制电磁干扰（EMI），确保设备在高压放电或附近存在其他电磁源时仍能正常工作。

符合电磁兼容性标准（如IEC 61000系列），适用于变电站、发电厂等强电磁环境。

环境适应性

宽电压输入：支持交流220V±10%电源输入，适应不同地区电压波动。

便携式设计：优化体积与重量，配备快速联接插座和便携把手，便于现场搬运与操作。

耐候性强：外壳采用防尘、防水设计，适应户外恶劣天气条件。

五、人性化操作界面与指示功能

数显仪表

配备高精度数显电压表与电流表，实时显示输出电压与电流值，读数直观准确。

支持多量程切换，适应不同测试范围需求。

状态指示灯

绿色按钮（电源/高压断开）：绿灯亮表示电源已接通且高压断开，可进行参数设置或接线操作。

红色按钮（高压接通）：红灯亮表示高压回路已接通，此时可升压测试。

黄色按钮（0.75UDC状态）：黄灯亮表示设备处于0.75倍电压输出状态，专为避雷器测试设计。

快速联接插座

中频及测量电缆采用快速联接插座，红点对准后顺时针旋转即可锁紧，逆时针旋转拆线，操作简便快捷。

六、应用领域与典型场景

电力设备试验

氧化锌避雷器、磁吹避雷器的直流高压试验，验证其非线性特性与过电压保护能力。

发电机、变压器、开关等设备的绝缘耐压试验，评估其绝缘性能与可靠性。

科研与教学

高校电气工程专业实验课程，用于高压直流输电、脉冲功率技术等教学演示。

科研机构的高压实验研究，如材料击穿特性测试、电场分布模拟等。

现场检修与维护

电力巡检人员携带至变电站、输电线路现场，对设备进行快速诊断与测试。

故障设备修复后，进行高压复测以确保性能达标。
