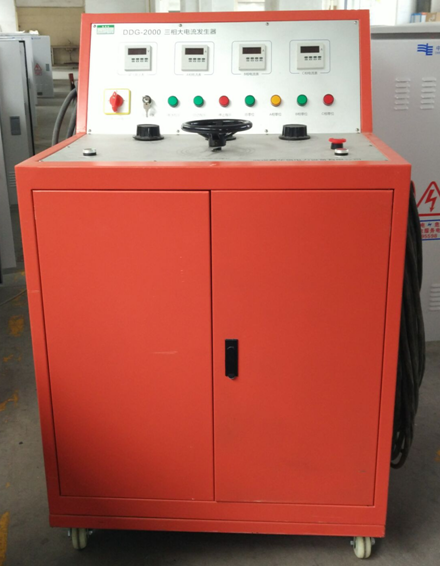

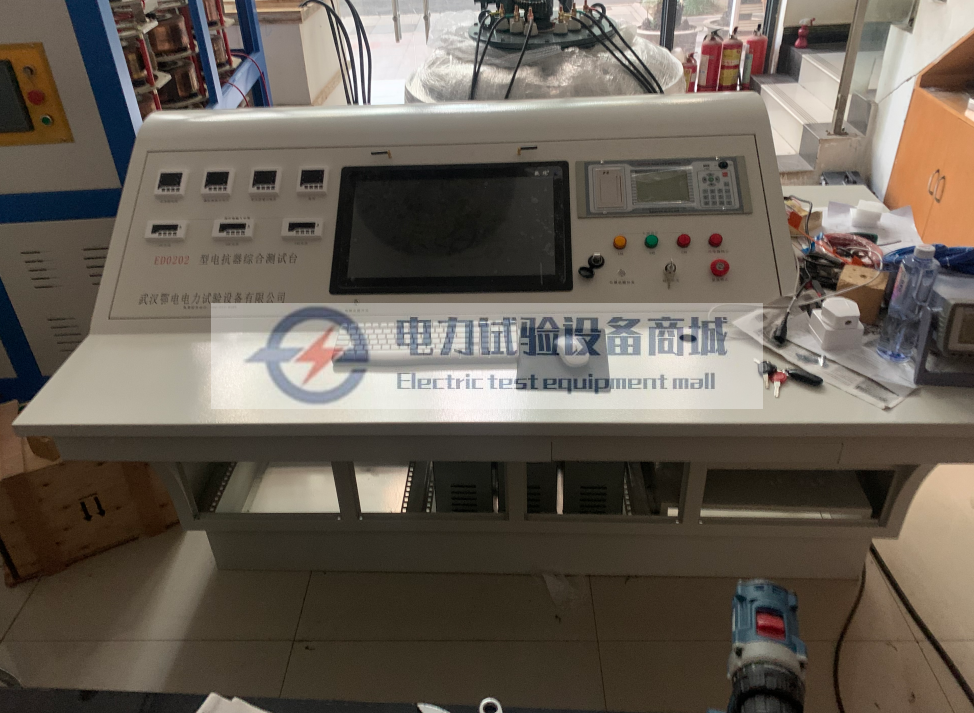

三相大电流发生器使用说明书

一、产品介绍

三相大电流发生器是为电力部门和工矿企业进行电气设备试验而设计制造的专用设备，适用于各种开关、电流互感器和其它电器设备的电流负载试验及升温试验。

本产品根据体积、重量的不同采用分体／整体式结构，具有以下特点：

输出电流无极调整

电流上升平稳

负荷变化范围大

工作可靠

操作简便安全

可作为工矿企业进行升流或温升试验的电流源设备。

二、主要技术参数

三相总容量：15KVA

输入电源：三相四线 380V

输入电流：18.5A

输出开口电压：0～6V（相电压可调）

输出电流：0～1000A（可调）

主回路电源连接方式：星形连接

输出电流精度：0.5级

电流分辨率：1A

三、工作原理

本产品输入工作电源后，可通过调节调压器输出电压而获得试验所需的大电流。

升流控制台组成：

1个三相12KVA接触式调压器

三个0.5KVA微调调压器

三个微调变压器

主令电器元件

面板为铝合金材质，配备3块1000A数显表头。

说明：大电流发生器为一体式时，操作台和升流变压器合二为一。

四、使用方法

步骤一：按背板接线图接好线路。操作台等必须接地良好。

步骤二：接通电源，闭合断路器，各仪表点亮。打开钥匙开关，操作台上电源指示灯和停止指示灯点亮。将所有调压器调至零位，零位指示灯亮。再按起动按钮，启动指示灯亮，停止指示灯熄灭，升流器等待升流。

步骤三：顺时针均匀旋转三相调压器，使输出电流任何一相调至所需电流值。如果其它相电流小于所需电流，则调整相应相别的微调电流调压器，使各相输出电流均达到所需电流。

步骤四：试验中，一旦出现异常情况，应立即切断电源，查明原因后再进行试验。

步骤五：试验完毕，必须将所有调压器调回零位，按停止按钮切断电源。切断工作电源后，方可拆除试验接线，以保证安全。

五、注意事项

操作台及设备必须接地良好，防止漏电伤人。

升流前务必确认所有调压器处于零位，零位指示灯亮后方可起动。

升流时应顺时针均匀旋转，不可快速猛调，确保电流上升平稳。

各相电流须分别调整至所需值，三相电流应尽量平衡。

试验过程中如遇异常，第一时间断电，严禁带故障运行。

试验结束后，必须先将调压器归零，再按停止按钮断电，最后方可拆线。顺序不可颠倒。

一体式机型操作台与升流变压器合为一体，注意散热通风。
