直流高压发生器使用说明书
一、产品概述
本设备为轻便型直流高压发生器，适用于电力系统中对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流泄漏电流测量及直流耐压试验。

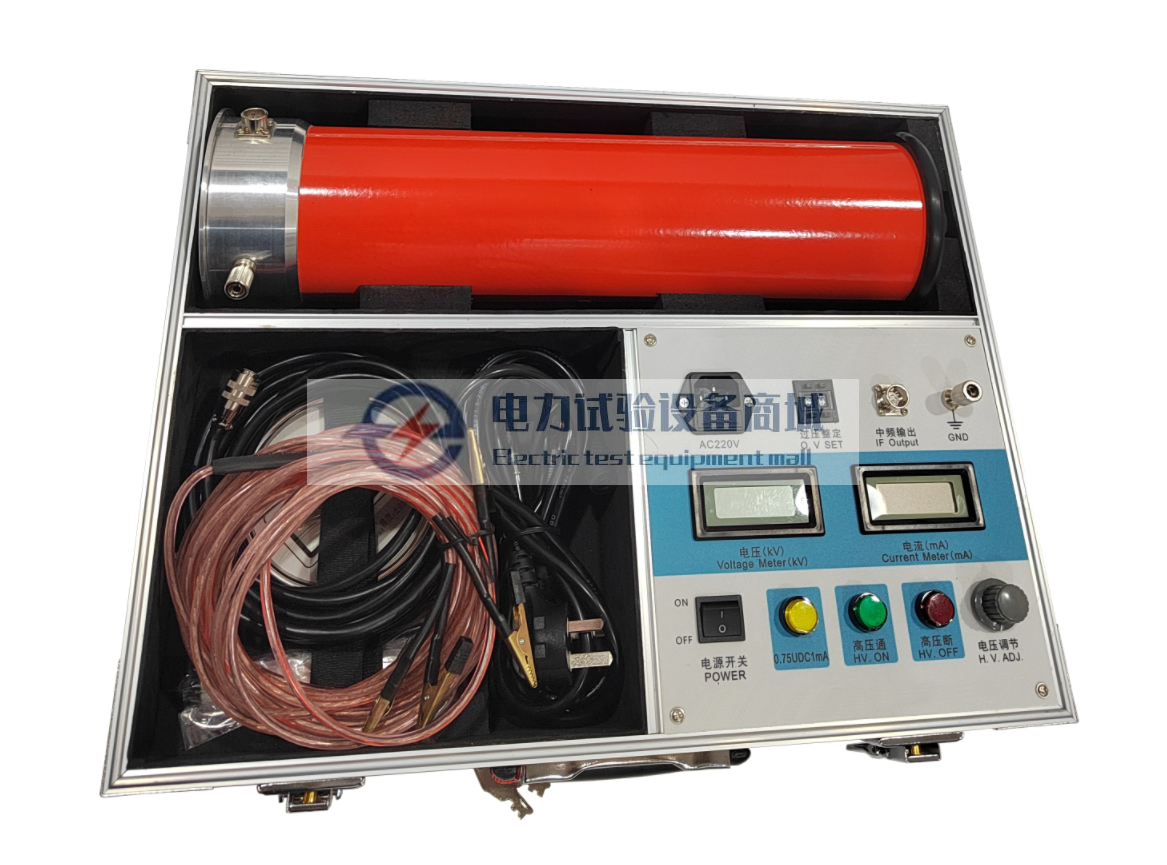

设备由控制箱和倍压筒两部分组成，通过七芯电缆连接。控制箱负责调压、保护、显示，倍压筒负责高压整流输出。
二、操作说明（简易版）
使用前检查连接电缆无断路、短路现象，倍压筒无凝露。倍压筒与控制箱用七芯电缆连接好，两者保持足够距离。用不小于2.5mm²的铜线将被试品、倍压筒、控制箱三者可靠接地（一点接地）。倍压筒高压输出端经微安表与被试品连接好。
接通电源开关，预热5分钟。设定好所需电流、电压的最大值，将升压电位器沿反时针方向旋转回到零位。高压灯亮后，沿顺时针方向慢慢调节升压电位器，同时注视电流表、电压表数值，直到达到所需值。
如需输出当前电压的0.75倍值，按下0.75U按键即可自动下降，不必调节电位器。
到设定时间后仪器自动切断输出并报警。如需终止试验，按绿灯键或关掉电源即可。
特别提醒：带负载时按下75%按键后，必须按下复位键后方能使75%键弹起，否则会损坏设备。
三、详细操作步骤
1. 使用前准备
1.1 检查设备完好性，联接电缆无断路、短路，设备无破裂等损坏。
1.2 将倍压筒从机箱中取出，放置到合适的安全位置。分别联接好电源线、电缆线和接地线。
保护接地线、工作接地线、放电棒接地线均单独接到试品的地线上（一点接地）
严禁各接地线相互串联
应使用专用接地线
1.3 电源开关放在关断位置，检查调压电位器在零位。过电压保护整定拨盘开关设置在适当位置，一般为 1.15～1.20倍测试电压值。
2. 空载升压试验并验证过电压保护整定
2.1 接通电源开关，绿灯亮，表示电源接通。
2.2 按红色按钮，红灯亮，表示高压接通。
2.3 顺时针方向平缓调节调压电位器，输出端从零开始升压。升至所需电压后，按规定时间记录电流表读数，检查控制箱及输出电缆有无异常现象及声响。必要时用外接高压分压器校准控制箱上的直流高压指示。
2.4 升电压至过压保护设定值，机内保护电路应动作——绿灯亮、红灯灭。
2.5 将调压电位器回零，关闭电源开关。
3. 对试品进行泄漏及直流耐压试验
3.1 确认试验无异常后，将试品、地线等联接好，打开电源。
3.2 升压操作：
升压速度以每秒3～5kV为宜
大电容试品升压时需监视电流表，充电电流不超过试验器最大充电电流
小电容试品（如氧化锌避雷器、磁吹避雷器）：先升至所需电压（电流）的95%，再缓慢仔细升至所需值，然后从数显表读出电压（电流）值
氧化锌避雷器0.75UDC-1mA测量操作：
先升至UDC-1mA电压值，按下黄色按钮，电压自动降至原来的75%，并保持一分钟。此时读取微安数。测量完毕后，调压电位器逆时针回零，按下绿色按钮。需再次升压时按红色按钮即可。
3.3 试验完毕，调压电位器逆时针回零，按下绿色按钮，关闭电源开关。
四、几种测量方法
4.1 一般测量法
接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I'。然后接上试品，升到试验电压读取总电流I1。
试品泄漏电流：I0 = I1 － I'
4.2 精密测量法（高压侧串入微安表）
在高压侧串入GL型高压微安表。微安表必须有金属屏蔽，采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端屏蔽紧密联接。
如需排除试品表面泄漏电流影响，可在试品高电位端用裸金属软线紧密绕几圈后与高压引线屏蔽相联接。
4.3 底部（地电位侧）串入电流表法
适用于氧化锌、磁吹避雷器等试品接地端可分开的情况。在试品底部（地电位侧）串入电流表，必须使用屏蔽线。
如需排除表面泄漏电流影响，用软裸铜线在试品地电位端绕上几圈并与屏蔽线屏蔽相联接。
4.4 放电操作
小电容试品（如氧化锌避雷器）：通过倍压筒内部测压电阻放电即可
大电容试品（如电缆）：待试品电压自放电至试验电压的20%以下，再通过配套放电棒放电
待试品充分放电并挂好接地线后，方可拆除高压引线和更换接线
五、保护动作后的操作
使用过程中若出现红灯灭、绿灯亮、直流高压下降，即为保护动作。按以下步骤操作：
5.1 关闭电源开关，面板指示灯均不亮
5.2 将调压电位器退回零位
5.3 等待一分钟，待机内低压电容器充分放电后，方可再次打开电源开关。重新进行空载试验，查明情况后再升压试验。
六、重要注意事项
关于接地：保护接地线、工作接地线、放电棒接地线必须各自独立接到试品地线上，严禁串联，必须一点接地。
关于75%按键：带负载时按下75%键后，必须按复位键后才能让75%键弹起，否则损坏设备。
关于升压速度：推荐每秒3～5kV；小电容试品先到95%再缓慢升至满值。
关于放电：大电容试品必须放电至20%以下再用放电棒放电，充分放电并挂好接地线后才能拆线。
关于保护后重启：保护动作后须等待一分钟，待内部电容放电完毕方可重新开机。
关于微安表：不用时请拔掉插头，自动关闭电源。换电池时旋下后盖，换好后旋紧。
