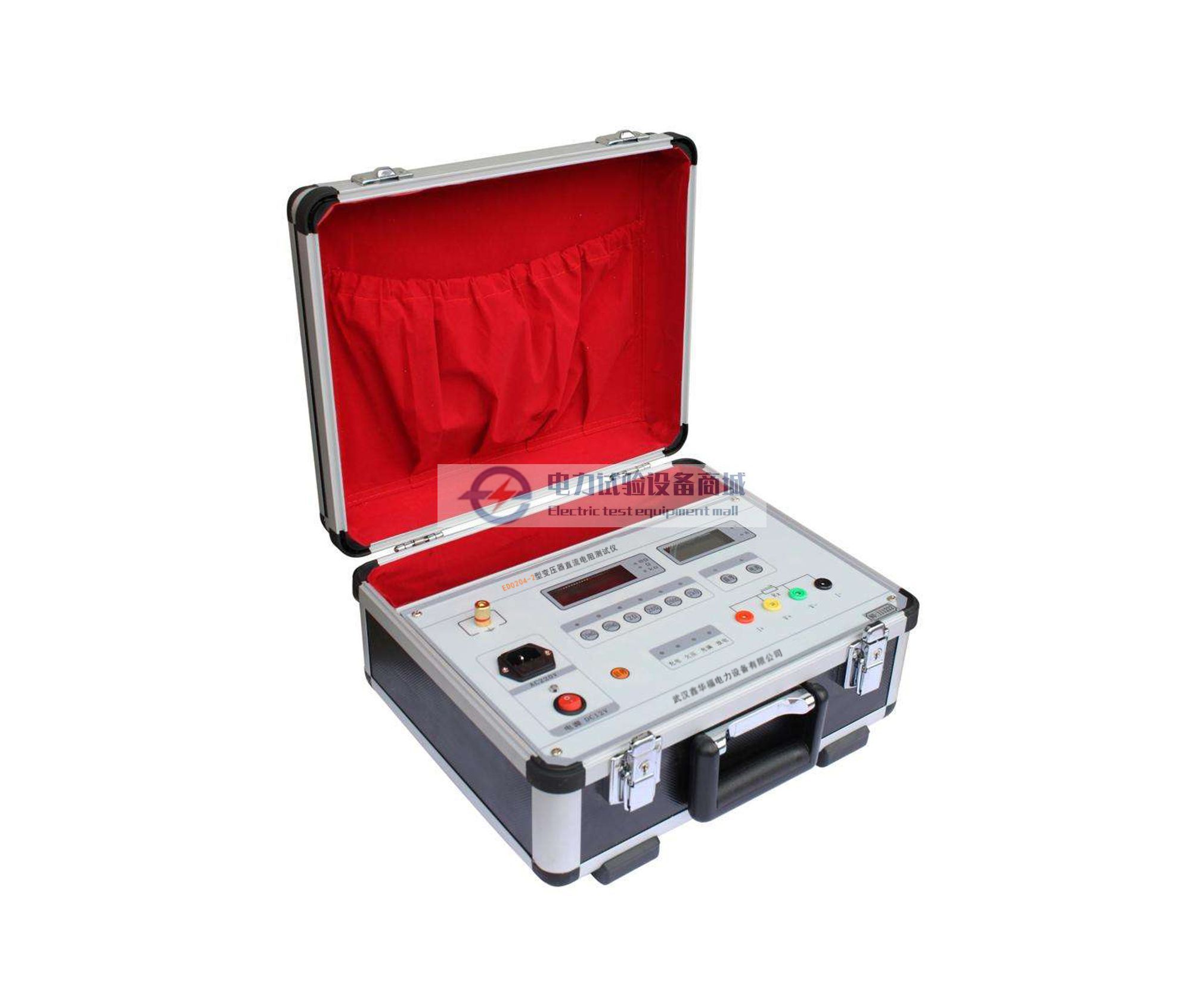

变压器直流电阻测试仪产品使用说明

一、产品概述

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后必不可少的试验项目。通过测量绕组直流电阻，可以检查引线焊接或连接质量、绕组有无匝间短路或开路、分接开关接触是否良好等情况。

传统测量采用QJ44双臂电桥，测量电流仅为毫安级，耗时长且精度较低。本仪器是取代直流单、双臂电桥的高精度换代产品，采用先进的开关电源技术，测量速度比电桥快一百多倍。显示部分采用四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了LED显示在阳光下不便读数的缺点，同时具备自动消弧功能。

本仪器符合DL/T 845.3-2004《电阻测量装置通用技术条件 第3部分 直流电阻测试仪》的要求。

二、用途

适用于测量电力变压器、大型电机、互感器等各种感性负载的直流电阻，以及低压开关接触电阻、电线电缆或焊缝接口电阻。

三、性能特点

1. 测试速度快
最大输出充电电流可达2A，能有效补偿大电感设备电流惯性，加速铁芯饱和，缩短充电时间，比传统单、双臂电桥快几百倍。

2. 准确度高
采用四端子测量法与恒流电源技术，充电电流保持稳定，抗感能力强，抗干扰能力强。选用进口优质元器件，测量结果准确度高，重复性好。

3. 测量范围广
电阻测量范围为1μΩ～20KΩ，量程覆盖宽。

4. 交直流两用
内附可充电电池组（12V），交直流供电，便携式设计，使用携带方便。

四、工作原理

仪器内部设有恒流源，测量时恒流从I＋、I－端向被试品馈入恒定电流，该电流在被测体上产生相应电压值，电压信号从V＋、V－端取回，经放大后由四位半LCD直接显示被试品的电阻值。

五、使用方法

5.1 电源供电

仪器支持AC220V与DC12V两种供电方式。在强电磁场干扰环境下，建议使用直流电源测试，此时数值更稳定，抗工频干扰能力更强。

A. 直流电源测试

闭合电源开关，电源指示灯亮，按下"启停"键，选择相应电阻档位进行测试。测试完毕后按下"启停"键，"放电"指示灯亮（若被试品储电量较小则不亮），放电完毕后指示灯熄灭，再转换测试夹进行下一次测试。

B. 交流电源测试

接上AC220V电源，"充电"或"充满"指示灯亮，闭合电源开关，电源指示灯亮，按下"启停"键，选择相应档位进行测试。测试完毕后按下"启停"键，"放电"指示灯亮，放电完毕后再转换测试夹。

C. 充电说明

接上AC220V电源后，"充电"指示灯亮表示正在对机内电池充电；电量充足时"充满"指示灯亮。仪器在使用交流电源测试的同时自动对电池充电，内置充电保护电路，不会过充。

5.2 测试线联接

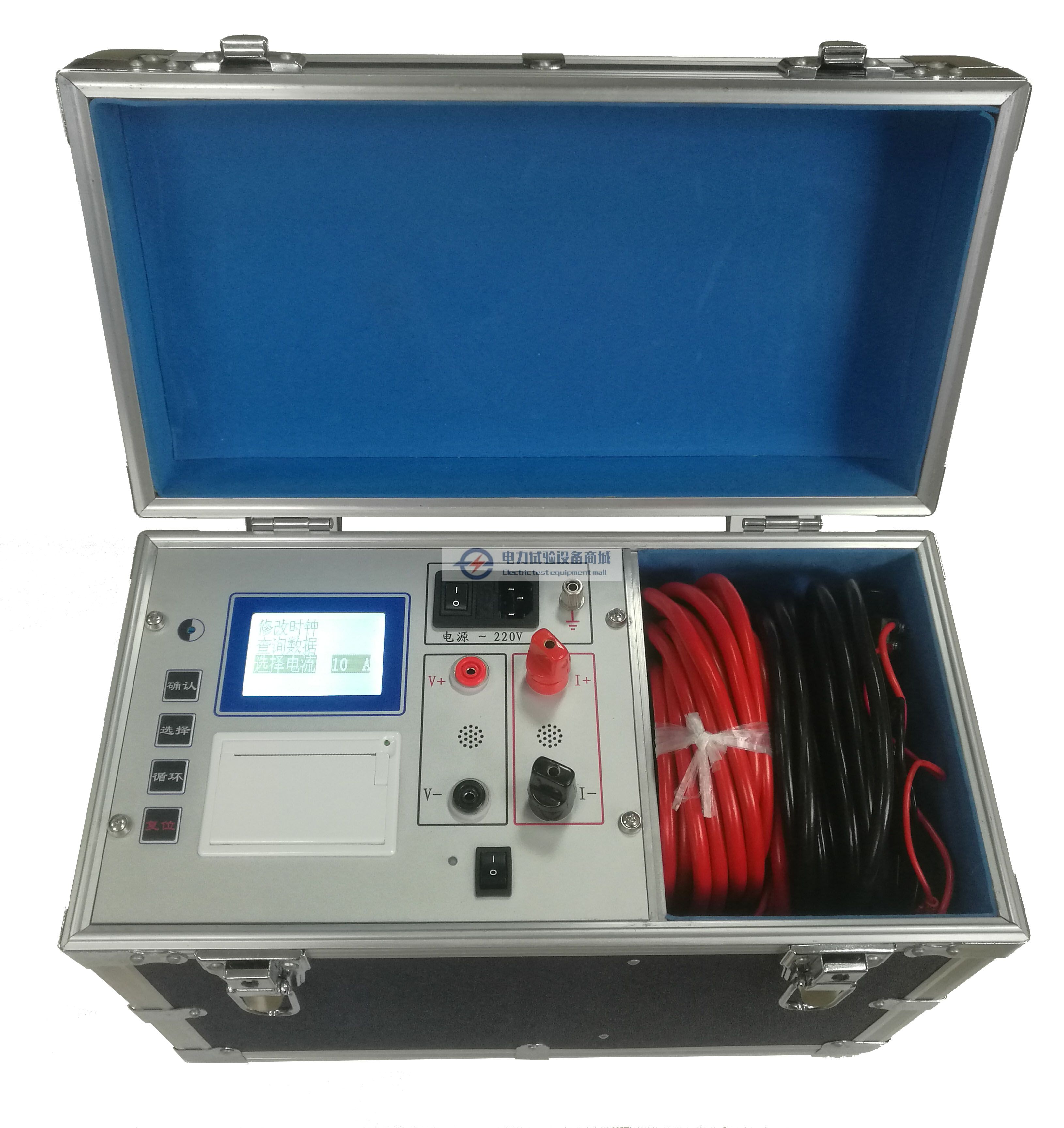

将仪器的I＋、V＋、V－、I－端子与被试品按四端子法联接。该接法可消除接触电阻及联线电阻对测量的影响。

若随机测试线长度不够，可使用直径相当的导线进行加长。

5.3 测量操作

接好测试线后，闭合电源开关，按下"启停"键，表头显示"E0000"。根据被测值大小选定电阻档位并按下该档开关，档位指示灯亮，四位半LCD显示的稳定值即为被测电阻值。读数时请注意所选量程对应的单位（mΩ/Ω/kΩ）。

测量大电感试品（如电力变压器）时，建议将测试回路以外的其他不需测量的线圈短路，以免电磁干扰。

5.4 放电操作

测试完毕后可直接关断总电源。若被试品为感性负载，关断电源后不应立即拆线，应等待仪器完成续放电过程，一般至少放电20秒，否则电感反电动势可能危及人身安全。

六、注意事项

强电磁场环境下建议使用直流电源供电，以获得更稳定的测试结果。

测量大电感试品时，非测试线圈应短路处理，减少电磁干扰。

感性试品测试结束后，必须等待至少20秒放电完毕后方可拆线。

长期不使用时，请定期对内置电池充电，并存放于干燥通风处。

本说明书内容依据DL/T 845.3-2004编制，技术参数以实际设备为准。
