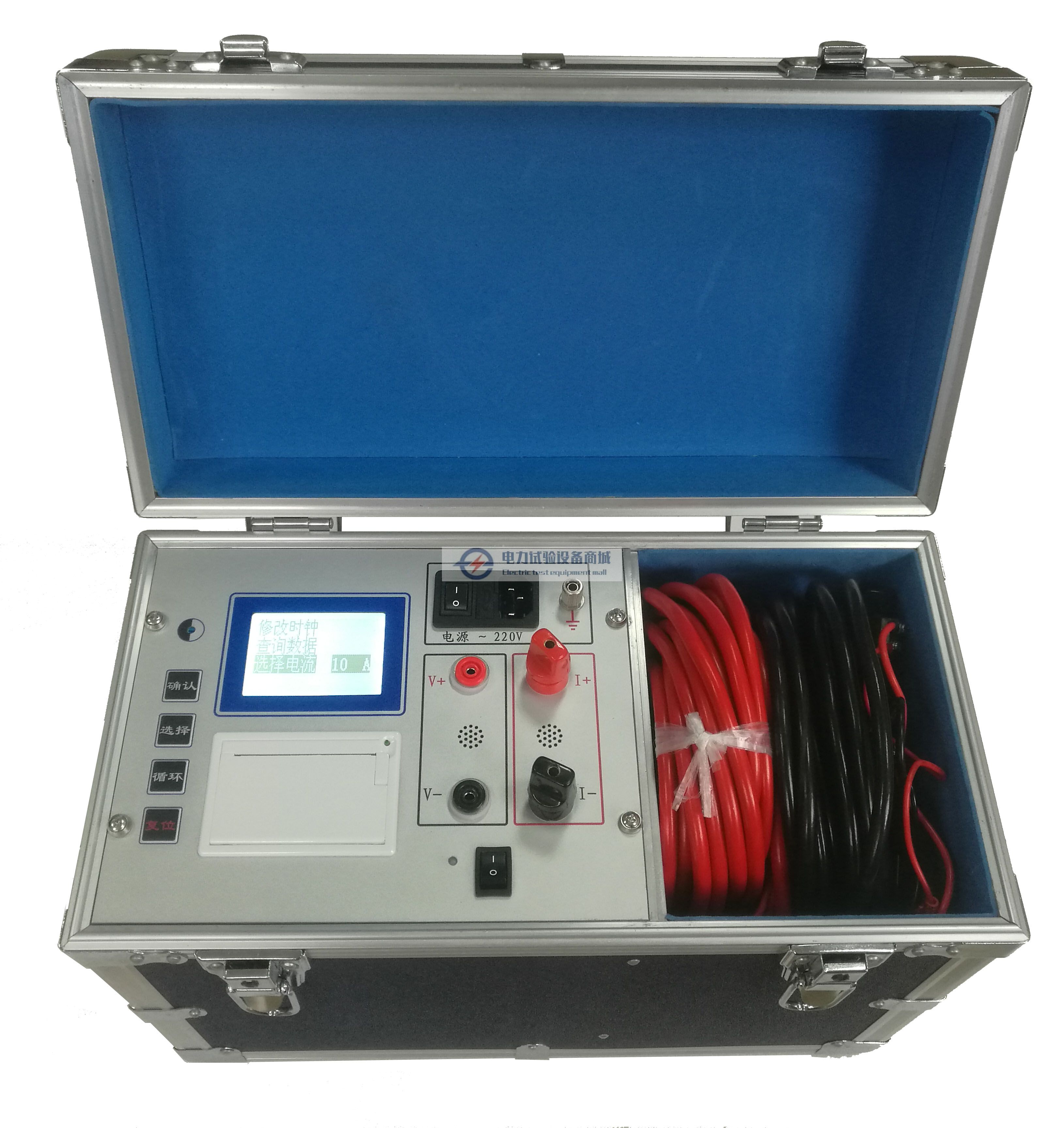

带电池直流电阻测试仪产品使用说明

一、产品概述

变压器绕组直流电阻的测量是大修时、无励磁分接开关变换分接头后、变压器出口短路以及每1～3年一次的必试项目。通过直阻测量，可以检查引线焊接或连接质量、绕组有无匝间短路或开路、分接开关接触是否良好等情况。

传统测量采用QJ44双臂电桥，测量电流仅为毫安级，充电时间长且精度低。本仪器是我公司研制的新型直流电阻测试仪，采用先进的大规模集成电路，具有测量灵敏度高、数字显示直观清晰、自动化程度高、自动数字调零、误操作自动保护、测试速度快等特点。

本仪器适用于电力工业部门对变压器绕组、互感器、电机绕组等感性试品的直流电阻测量，也可作为开关接触电阻及一般电阻的测量工具。仪器自备蓄电池，交直流两用。

二、技术指标

测量范围：10μΩ～200KΩ

测量精度：10μΩ～20KΩ 为0.1%；20KΩ～200KΩ 为0.2%

分辨率：1μΩ

测试电流：1A、0.1A、0.01A、0.001A

工作电源：交直流两用，AC220V±10% / DC12V

使用环境：温度 -10℃～40℃，湿度 ≤85%

体积：400×330×220mm

重量：4kg

三、使用方法

3.1 测试线连接

将仪器的C1、C2、P1、P2端子与被试品按四线制测量法接好。此方法可消除C1、C2、P1、P2间的接触电阻，同时消除联接线电阻对测试结果的影响。

3.2 接地连接

在环境电磁场干扰严重或试品为感性试品的情况下，应将仪器地线端子与被试品地线用导线连接好，以消除外界干扰，使测得数据更稳定。

如仪器读数仍不够稳定，需在读数结果出来后短接变压器的非被测端——即测量低压侧时短接高压侧，测量高压侧时短接低压侧。

3.3 开机与充电

接上电源线，打开电源开关，此时仪器处于充电状态，电阻值显示框内显示"0000"。

3.4 选择量程

根据被试品大小估计电阻值，选择合适的测量量程。若无法估计电阻大小，量程可由大到小依次选择。

3.5 调零

仪器在"20mΩ"和"200mΩ"档时，在充电状态下调节"调零"旋钮，使电阻显示框显示为"0000"。其他量程均能自动归零。

3.6 测量

将"充电测量"开关置于"测量"状态，仪器进入自动测量阶段。待电阻值显示框数值稳定后即可读数，并加上相应的量程单位。

注意：如测试数值最后两位跳动，请将变压器非被测端的三个接线柱短接即可使数值稳定。切勿在测量之前短路接线柱。

3.7 放电

测量完毕，将"充电测量"开关置于"充电"状态，关掉电源开关，"放电指示"灯亮。待"放电指示"灯熄灭后，方可拆除变压器连线。否则会产生反向感应电动势，危及人身安全。

3.8 电池充电

接上电源线即可对电池充电（与电源开关无关），一般充电时间为8小时。

四、注意事项

强电磁场环境下务必连接地线，并在读数后短接非被测端。

测量大电感试品时，非被测线圈应短接处理，不可在测量前短路。

感性试品测试结束后，必须等待放电指示灯熄灭后方可拆线，放电时间不少于20秒。

长期不使用时，请定期对内置电池充电，并存放于干燥通风处。

本说明书技术参数以实际设备为准。
