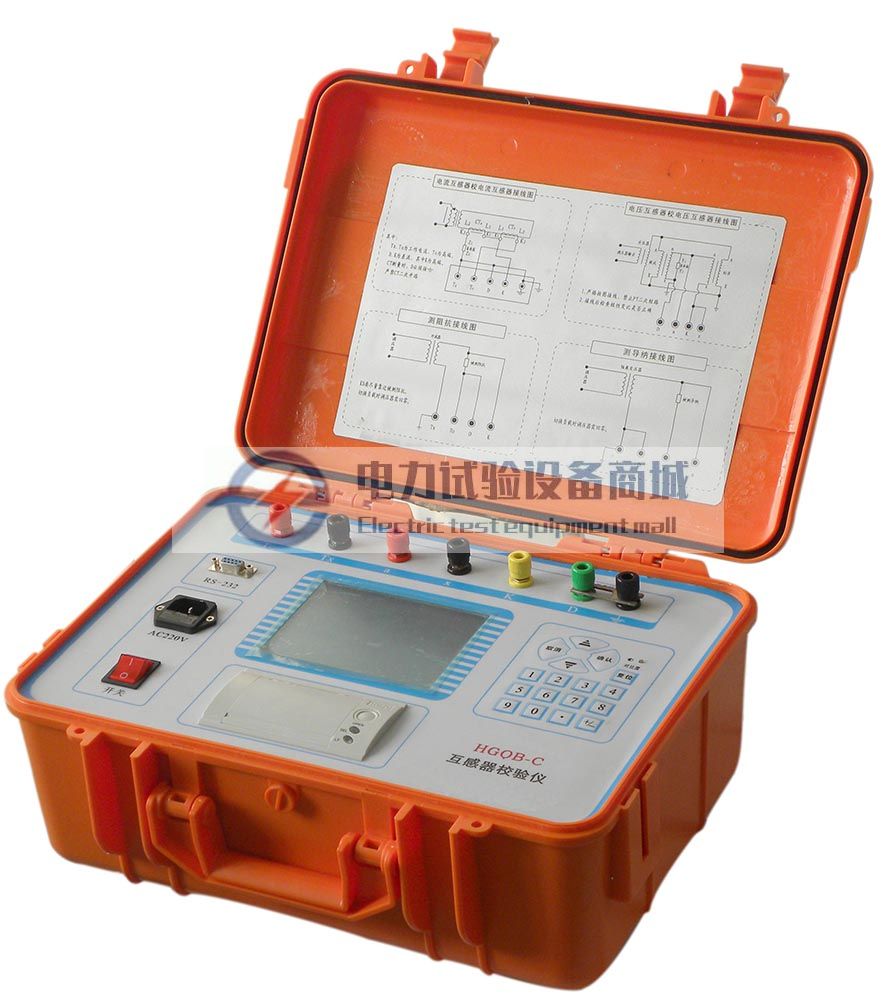

互感器校验仪使用说明书
本仪器严格遵循GB/T 16935-2008《互感器校验仪》国标标准研发，采用独特电路架构与DSP数字信号处理技术，规避传统阻容移相方案易受环境温度、电源频率干扰的缺陷，是电力计量、供电运维、互感器生产领域的核心检定设备，可精准完成各类电流、电压互感器的误差校验，保障电网计量与保护环节的精度合规。
一、互感器基础原理与应用场景
1. 电流互感器核心作用
电流互感器早期也被称为变流器，核心功能是将线路上几安至数万安不等的一次大电流，统一变换为5A规格的标准二次电流，既解决了大电流直接测量的仪表制造难题，又通过一二次绕组的电气绝缘隔离，实现高压线路的安全测量，完全规避直接接触高压回路的触电风险。
测量用电流互感器：核心作用是完成高低压回路的电流、功率计量，保障测量精度，同时配套仪表保安系数设计，故障状态下限制二次电流幅值，保护后端计量仪表不被损坏，按精度等级分为0.01级、0.02级、0.05级、0.1级、0.2级、0.5级、1级、3级、5级，不同等级对应不同的允许误差阈值。
保护用电流互感器：为继电保护装置提供标准电流信号，线路发生短路故障、一次电流骤增时，同步向保护装置输出放大的二次电流，触发保护动作快速切断故障回路，保障电网核心设备安全，精度等级以5P、10P标识，对应5%、10%的允许误差阈值。
2. 电压互感器核心作用
电压互感器是输电供电系统的必备核心设备，区别于大容量电力变压器，它的核心功能是为测量仪表、继电保护装置提供标准电压信号，将220V至数十万伏不等的一次高压，统一变换为100V规格的标准二次电压，既解决了高压直接测量的技术难题，又通过一二次绕组的绝缘隔离，保障运维人员与后端设备的安全，常规产品容量仅几伏安至几十伏安，最高不超过1000伏安。
二、仪器核心技术特性
本款第三代智能化测差式互感器校验仪，依托DSP技术与单片机架构实现全流程自动化测量，相比传统电工类、早期电子类校验仪，具备多项核心优势：
全数字化自动测量，无需人工切换量程档位，自动完成电流电压负载箱适配，大幅降低人工操作强度。
搭载大尺寸中文显示屏，实时显示比值差、相位差、同相误差、正交误差等全维度测量数据，操作界面友好直观。
内置完善的错误识别机制，极性接反、超量程等异常场景下自动触发保护，切断差流/差压回路，同步发出声光告警提示，避免仪器硬件损坏。
适配宽量程测量场景，可在5%额定工作电流/电压下完成常规互感器测试，针对S级电流互感器可支持1%额定电流下的误差测量，兼容100/3V规格的特殊电压互感器校验。
支持实时在线自校功能，测量过程中可随时完成自校准，长期保障测量精度稳定，核心元器件采用进口工业级部件，环境适应性强。
标配RS232通信接口，可直接连接电脑完成数据上传、归档与二次编辑，适配实验室自动化检定流程。
功能拓展性强，除基础互感器误差校验外，还可作为直角坐标系交流电位计使用，完成交流小电流、小电压测量；搭配隔离PT与操作箱可完成电压互感器二次压降测试；支持以标准互感器、双级电流/电压互感器、感应分压器作为比例标准开展检定，可通过整体法、元件法完成自身周期检定。
测量覆盖范围广，可检定0.01级至10级全精度等级的互感器，适配额定二次电流5A/1A的电流互感器，以及额定二次电压100V、100/√3V、150V、100/3V、220V的全系列电压互感器，检定过程中可同步测量被检互感器二次回路的阻抗/导纳的有功、无功分量。
三、标准操作流程
接线准备：按照仪器面板标识，将标准互感器的二次回路、被检互感器的二次回路对应接入校验仪的标准端、被检端，确认所有接线紧固无松动，仪器可靠接地，避免感应干扰影响测量精度。
参数配置：开机进入主界面，选择对应互感器类型，输入被检互感器的额定变比、精度等级、二次额定电流/电压等基础参数，系统自动匹配对应的测量量程。
回路检查：启动回路自检功能，仪器自动检测接线极性、回路通断状态，若出现极性接反、回路开路等异常，立即弹出告警提示，同步切断测量回路，排查完成后再进入下一步操作。
正式检定：确认所有参数与接线无误后，启动自动检定流程，仪器自动完成全测量点的误差采集，实时显示比值差、相位差的数值变化，全程无需人工干预。
数据处理：检定完成后，系统自动生成完整的误差测试报告，可直接本地保存、打印，也可通过RS232接口上传至电脑，完成数据归档与溯源管理。
四、日常维护与安全注意事项
仪器属于高精度计量设备，需存放于干燥、无强电磁干扰的环境中，避免内部精密采样元件受潮，防止强电磁辐射干扰测量精度。
每年需送至具备资质的计量机构完成周期检定，通过整体法或元件法校准仪器的误差阈值，确保测量结果符合国标要求，保障检定数据的合规性。
现场检定作业时，严格遵守电力二次作业安全规程，避免触碰运行中的高压回路，所有接线操作必须在断电状态下完成，防止触电与短路风险。
定期清洁仪器的接线端子、通信接口的灰尘，避免端子氧化导致接触不良，影响测量数据的稳定性。
长期闲置时需定期通电预热，避免内部电路元器件老化，延长仪器使用寿命。
