蓄电池内阻测试仪使用说明书
一、概述
蓄电池作为后备电源的重要组成部分，对系统的安全运行起到关键的最后保障作用。每个季度甚至每个月都需要对蓄电池进行测试和维护，并对测试结果进行分析。
国际上，电池内阻的测试已被广泛应用于电池的日常维护。蓄电池的内阻已被公认为准确并快速判断蓄电池健康状况的重要参数。
二、产品简介

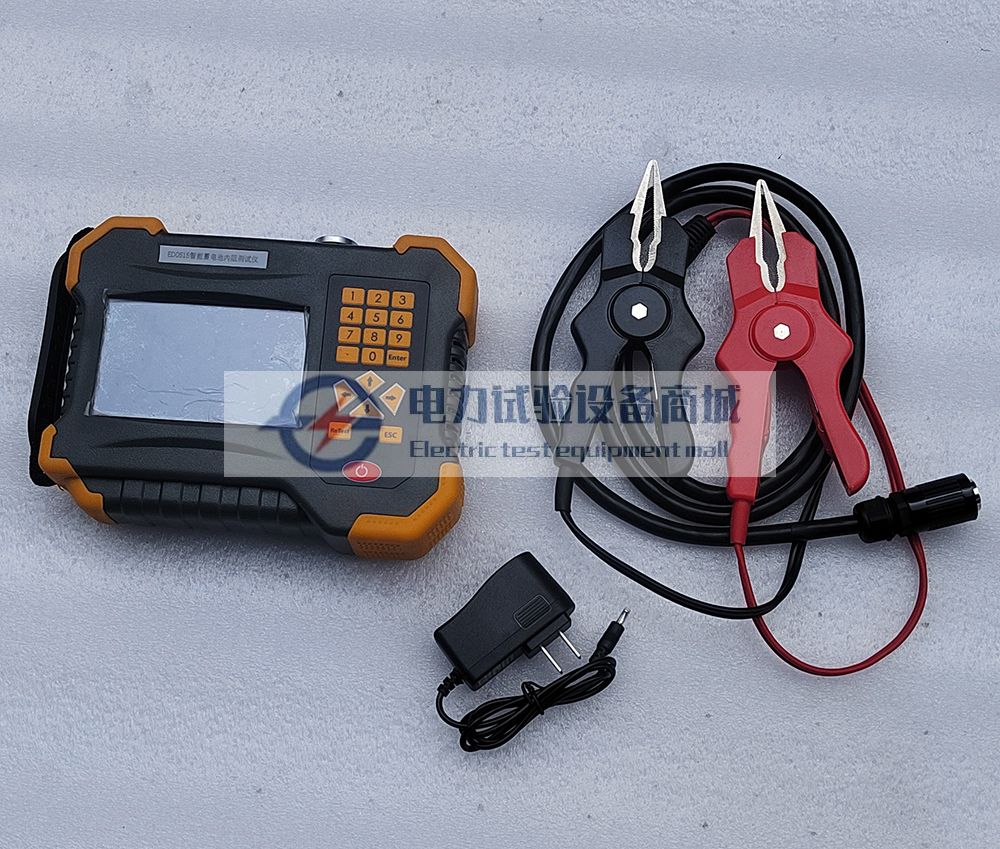

本测试仪采用彩色电阻触摸屏，可通过手指或触摸笔操作，灵活方便。是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪。
本仪表可在线检测单体电池的电压和内阻，将检测到的数据进行存储和处理，对电池故障进行报警，精确有效地判别单体电池的优良状况。
仪表支持对测试数据进行保存、查询、删除和导出。上位机软件可对测试数据通过各种图表进行分析和显示，自动生成电池检测报告。
三、产品特点
采用彩色触摸液晶屏和按键操作两种模式，可直接触摸操作，也可按键操作，使用简单，流程清晰，满足不同使用习惯的用户。
数据存储方式：内部存储和外部存储。内部存储可保存999组测试数据，每组存储500节电池数据，支持查询、分析等。
具有接续、重测功能。
仪表具有电压、内阻、容量柱状图分析比较功能，直接对电池进行优、良、差等分析。
仪表具有示波器功能：能实时图形显示电池的最高、最低电压及平均电压、电压纹波（选配）。
上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
增强的过压保护功能，自恢复过流保护功能，使仪器工作更安全可靠。
采用大容量锂电池供电，支持长时间测试。
自动测试模式方便用户测量。
四、技术指标
测量范围
内阻：0.000mΩ～99.999mΩ
电压：0.000V～25V
最小测量分辨率
内阻：0.001mΩ
电压：1mV
测量精度
内阻：±0.5%rdg ±6dgt
电压：±0.2%rdg ±6dgt
供电电源：12V，可充电锂电池
功率消耗：待机8小时
存储容量：64Mbit Flash + 8G SD卡
液晶：5寸彩色触摸屏
尺寸：220 × 170 × 52mm
五、主要名词术语定义
【参数设置】菜单：电池内阻测试菜单。
【新电池参数】菜单：同一组电池第一次测试时使用的菜单。
【原电池参数】菜单：同一组电池测试节数大于1节时，如果第一次没测完，第二次接着测时可在此菜单接续测试。
【机房编号】：测试地点设置，可在0001～9999之间设置数字，与PC机数据分析软件的机房名称对应，便于数据管理和测试报告编辑。
【技术员号】：测试人员设置，可在0001～9999之间设置数字，与PC机数据分析软件的技术员名称对应，便于数据管理和测试报告编辑。
【电池组号】：如果同一个机房或同一个电源系统有多组蓄电池，不同的电池组可设置不同的编号，便于数据管理。
【电池数目】：电池数目设置，仪表默认该组电池数目为24节，最大可设置为500节。
【电池厂家】：电池标称电压、标称容量、参考内阻设置菜单。
USER：自定义电池标称电压、标称容量、参考内阻。
2V-1：标称电压2V，类型1，容量100AH～420AH
2V-2：标称电压2V，类型2，容量450AH～3000AH
6V-1：标称电压6V，类型1，容量5AH～300AH
12V-1：标称电压12V，类型1，容量5AH～17AH
12V-2：标称电压12V，类型2，容量18AH～35AH
12V-3：标称电压12V，类型3，容量38AH～120AH
12V-4：标称电压12V，类型4，容量150AH～600AH
【电池容量】：电池的标称容量。对多节同规格、同类型的电池串联构成的电池组，整组容量即为单体电池的标称容量。
【参考内阻】：满容量状态下的电池内阻。不同电池厂家由于电池内部活性物质的配方差异，参考内阻也有差异。如果电池厂家提供参考内阻可直接输入该值；如果没有，仪表提供了不同容量电池的典型参考内阻。参考内阻与计算电池的百分比容量有关，最终用于判断电池的好坏。
【电压下限】：测试时对电池的保护电压。一般2V电池设为1.8V，12V电池设为10.8V，低于设定值测试时报警提示。
【测试方式】：手动：连续测试多节电池时，测完一节后，把测试夹移到下一节待测电池时，需按"启动测试"才能开始测试该节电池。
自动：连续测试多节电池时，测完一节后，把测试夹移到下一节待测电池时，测试仪自动开始测试该节电池。
【极柱数目】：单节电池的正负极极柱数量，为偶数。小容量电池一般只有2个极柱，设置为2；大容量电池有多个极柱，需测量多对极柱时，可设置为4、6、8。
【加测连接条】：需要测量电池之间连接条或连接电缆的电阻时选择此项。主要目的是防止连接松动造成连接电阻过大，在大电流充放电时压降过大对电池性能产生影响。
【输入选项】：当电池组在浮充状态下测试时单节电池的充电参数。设置以下参数主要为了在测试时排除对测试结果的干扰。可以不设置，按默认值执行。
浮充电压：待测单节电池的浮充电压
浮充电流：待测单节电池的浮充电流
电池温度：待测单节电池的温度
【测试电池】菜单：同一组电池测试节数大于1节时，如果第一次没测完，第二次接着测时可在此菜单接续测试。作用同【原电池参数】菜单。
【重新测试】：在"电池测试界面"或"数据管理"菜单电池组测量信息界面，如果某节电池测试数据有误或需要再核实，可对该节电池重新测试一次，新数据自动覆盖旧数据。
【接续测试】：在"数据管理"菜单电池组测量信息界面，对同一组电池测试节数大于1节时，如果第一次没测完，第二次接着测时可在此菜单接续测试。作用同【原电池参数】菜单和【测试电池】菜单。
【内部存储】：测试数据存储在测试仪内部自带的存储器中。
【外部存储】：测试数据存储在外插SD卡中。
【恢复参数】：仪表设置恢复到出厂时的原始设置。
六、使用注意事项
测试前请根据电池类型正确设置【电池厂家】或USER参数，包括标称电压、标称容量和参考内阻，否则会影响电池优劣判断的准确性。
电压下限请根据电池类型合理设置：2V电池设为1.8V，12V电池设为10.8V，低于该值会触发报警并停止测试，起到保护作用。
电池组在浮充状态下测试时，建议设置【输入选项】中的浮充电压、浮充电流和电池温度，以排除浮充状态对测试结果的干扰。
大容量电池如需测量多对极柱，请将【极柱数目】设置为4、6或8；如需测量连接条电阻，请开启【加测连接条】功能。
仪表内部存储999组、外部SD卡存储，建议定期通过上位机软件导出数据并备份，避免数据丢失。
仪表采用12V锂电池供电，长期不用请定期充电，避免电池过放损坏。
