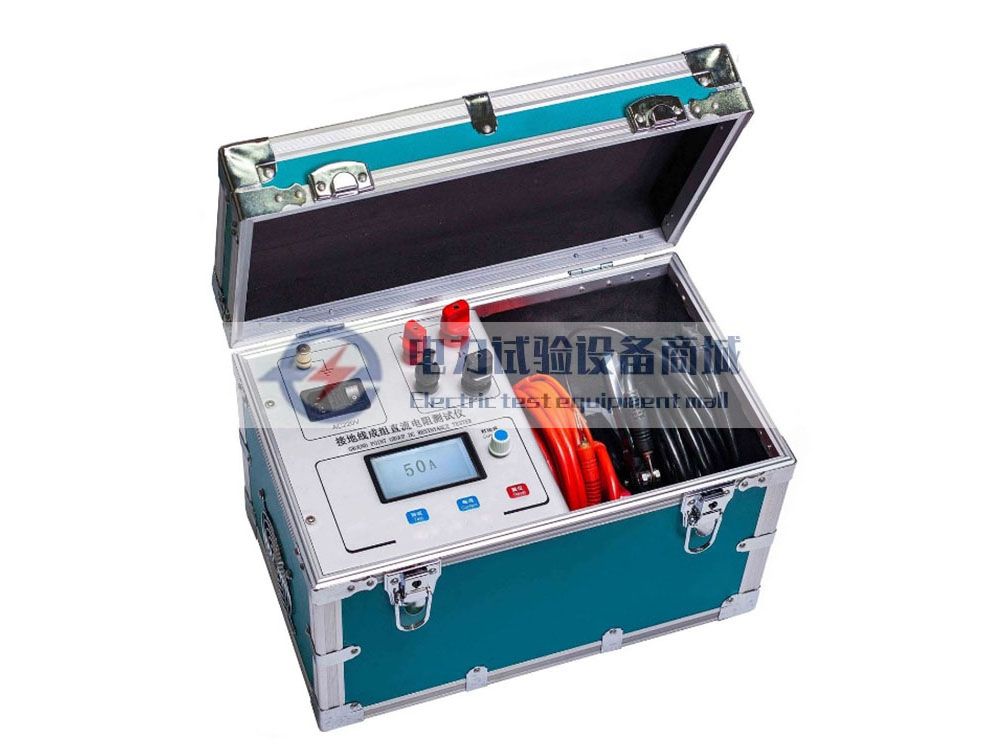

接地线成组电阻测试仪使用说明书

一、产品用途

本仪器专为电力系统携带型短路接地线、个人保护接地线的成组直流电阻校验研发，可精准检测接地线的整体导通性能，从源头杜绝不合格接地线投入现场使用，有效防范设备突然来电、感应电压伤人、剩余电荷未释放等安全隐患，是电力安全工器具预防性试验的必备专用设备。

二、核心功能特点

整机由高速单片机全程控制，自动化程度高，操作流程简便，零基础操作人员经简单培训即可上手使用。

采用全新电源技术，输出电流稳定、输出电压高，测量速度快、量程覆盖范围宽，可适配所有规格的携带型短路接地线、个人保护接地线的试验需求。

内置万年历实时时钟，可精准记录测试时间，整机支持存储20组历史测试数据，随时可回溯查询，满足试验台账留存要求。

配套完善的保护机制：内部电源过热时自动触发保护，避免电源模块损坏；自带电压线反接提示功能，从根源上杜绝测试线接反导致的测试数据失真问题。

搭载128×64点阵全中文液晶屏，所有操作界面均为中文显示，无外文标识，一线运维人员可快速读懂操作指引。

内置热敏打印机，测试完成后可直接实时打印测试结果，无需外接设备，现场即可出具纸质试验凭证。

搭载智能化功率管理技术，仪器始终运行在最优低功耗状态，大幅降低内部发热，既延长设备使用寿命，又节约能源。

三、核心技术指标

输出电流档位：30A、40A、50A三档可选

输出电压：≥DC10V，保障大电流下测试回路稳定导通

最小分辨率：0.1μΩ，可捕捉接地线极微小的电阻劣化变化

各档位量程：30A档覆盖150μΩ~300mΩ，40A档覆盖100μΩ~250mΩ，50A档覆盖50μΩ~200mΩ

测量准确度：5‰，完全满足规程要求的计量精度

正常工作环境：温度-20℃~40℃，相对湿度<80%RH且无结露

供电电源：AC220V±10%，50Hz，适配常规试验现场供电条件

四、标准化操作流程

将仪器放置在平整绝缘台面上，接好220V供电电源线，将设备接地端子可靠接入现场保护接地网，确认接地连接牢固。

按照四线法接线要求连接测试线：将电流输出端、电压采样端分别对应接至被测接地线的两端，确认接线无虚接，若接反仪器会自动触发反接提示，调整接线至提示消失。

开机进入主界面，选择对应测试电流档位，输入被测接地线的编号、规格参数，确认参数符合预防性试验规程的要求。

按下启动测试按键，仪器自动输出对应档位的直流大电流，快速完成电阻采样，数秒内即可显示最终测试结果。

测试完成后，可选择直接存储数据，或启动内置热敏打印机打印纸质试验报告，全部操作完成后，先关闭仪器电源，再拆除测试接线。

五、安全注意事项

测试前确认被测接地线处于完全离线状态，严禁将带电的接地线接入仪器，避免高压串入损坏设备。

大电流输出测试过程中，严禁触碰测试线的裸露金属部分，防止大电流灼伤。

仪器长时间连续测试时，若触发过热自动保护，需停机静置10~15分钟，待内部温度下降后再继续使用，禁止强行开机。

测试线的接头需定期检查，出现氧化、松动时及时打磨或更换，避免接触电阻过大引入测试误差。

每年定期送有资质的计量机构完成精度校准，保障测试结果符合电力安全工器具试验的量值溯源要求。

六、日常维护

每次使用完毕后，用干净软布擦拭仪器外壳与测试线，清理表面的灰尘油污，放入配套便携箱存放。

长期闲置时，将仪器放置在干燥通风环境，每3个月通电空载运行10分钟，避免内部电路受潮锈蚀。

热敏打印机的打印头定期用酒精棉擦拭，清除残留的纸屑与污渍，保障打印字迹清晰。

严禁将仪器放置在强腐蚀、强电磁干扰的环境中存放，避免液晶屏、电源模块受损。
