变比整检装置使用说明书
本说明书严格贴合电力计量检定规程编写，覆盖全维度操作指引、检定规范与安全运维要求，适配0.1级及以下变压器变比测试仪的法定计量检定场景。
一、产品用途
本装置是专门用于检定0.1级及以下变压器变比测试仪的变比精度、分辨率的标准计量设备，同时可完成变比组别测试仪的组别测试精度、全类型组别选择正确性的检定，覆盖常规12种组别与Z形特殊组别，是电力计量实验室、安全工器具检定机构开展变比量值溯源的核心标准装置。

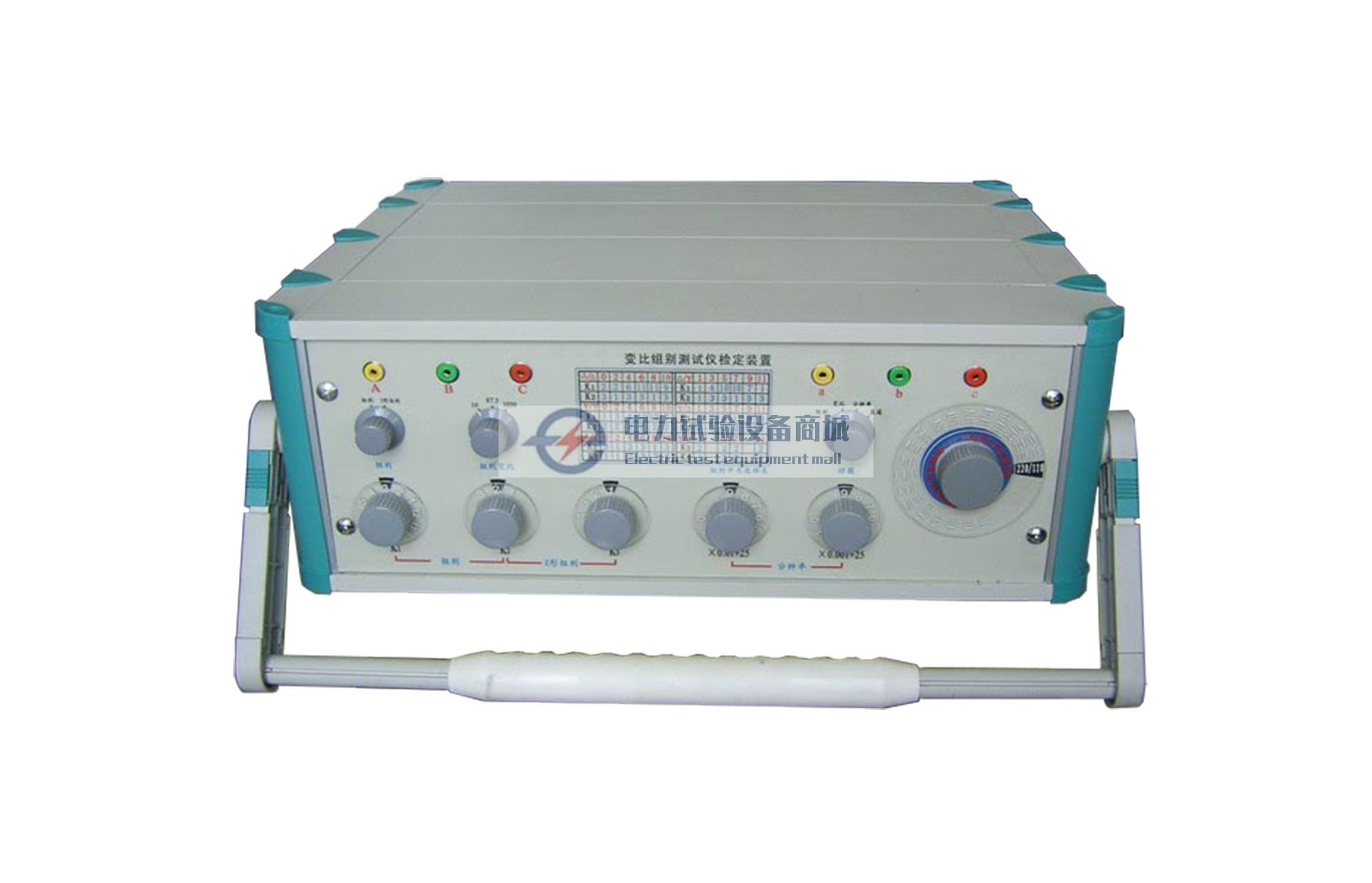

二、原理与面板结构
装置采用三相标准PT架构设计，A、B、C为三相输入端子，对接被试变比测试仪的一次侧；a、b、c为三相输出端子，对接被试变比测试仪的二次侧。功能选择开关可切换四大核心测试功能，组别选择开关支持不同三相PT接线组别配置，可覆盖常规组别与Z形组别检定需求。
面板上的X、Y、Z、x、y、z、a'、b'、c'、x'、y'、z'端子仅用于本装置自身标准变比PT、标准三相PT的准确度周期检定，日常使用时严禁短接这些端子，避免内部标准回路短路损坏。
分辨率选择开关支持小数点后两位、三位两种档位切换，分辨率测试时整数部分固定显示25，小数部分可通过开关叠加调整，实现99档连续微调。
三、核心性能指标
变比测试功能：预置20种标准变比值，覆盖220/110、220/35、110/10等全常规电力变比场景，UAB额定电压400V，可在额定电压20%~120%范围内稳定工作，二次输出带载能力≥100KΩ，标准变比误差≤0.02%。
分辨率测试功能：可预置25.001~25.099共99个连续变比值，检定被试仪器的分辨率响应能力，被试仪器显示值需随档位调整同步线性变化。
常规组别测试功能：支持一次星/三角、二次星/三角的全组合12种组别配置，配套25、87.5、1050三种标准变比档位，单相标准PT误差≤0.1%。
Z形组别测试功能：覆盖10组△/Z、Y/Z特殊组别检定，性能指标与常规组别测试完全一致。
直通自校功能：实现一次侧与二次侧1:1直通连接，完成被试仪器的1/1自校校验。
四、标准化操作流程
按照端子标识对应接线，将装置的A、B、C端对接被试变比测试仪的一次侧，a、b、c端对接被试仪器的二次侧，确认接线牢固无虚接。
切换功能选择开关至“变比”档位，依次选择20个预置标准变比值，记录被试仪器的显示结果，逐档计算变比误差，判定被试仪器的准确度等级是否合格。
切换功能选择开关至“组别”档位，将组别变比开关置于25档，对照面板“组别开关选择表”依次调整K1、K2开关位置，检查被试仪器显示的组别与标准组别完全一致；再将变比开关切换至87.5、1050档位，重复全组别检定流程。
开展Z形组别检定时，保持功能开关处于“组别”状态，切换至“Z形组别”子档位，对照开关选择表调整K2、K3完成△/Z、Y/Z组别配置，在25、87.5、1050三个变比下完成全Z形组别检定。
切换功能选择开关至“分辨率”档位，将分辨率开关先置零，记录被试仪器显示的基准值（整数部分为25），逐档调整分辨率开关，检查被试仪器显示的小数部分同步叠加对应标称值，判定分辨率是否合格。
切换功能选择开关至“直通”档位，完成1:1自校测试，被试仪器变比显示值应为1.0000，偏差即为被试仪器的1:1档位固有误差。
可根据被试仪器的检定需求，针对性选择对应测试项目，无需全流程重复操作。
五、装置自身周期检定规范
标准变比PT检定：采用误差≤5×10^-5的高精度感应分压器作为标准器，配置调压器、升压器搭建检定回路，在1~1100全变比范围内完成逐档检定，装置整体误差需控制在0.02%以内，校验仪最小分辨率需达到1×10^-7，避免高变比档位读数失真。
标准三相PT检定：对组成三相PT的三个0.1级单相PT的两个二次绕组分别检定，功能开关置于“组别”档位，在Y/Y-0状态下检定常规二次绕组，切换至Z形组别状态检定Z形专用二次绕组，确认所有绕组误差均满足0.1级要求。
组别正确性检定：采用双电压表法，将A、a端子短接，向高压侧施加三相对称电压，测量UBb、UCb、UBc三个电压值，对照不同组别对应的电压特征表，判定所有组别配置的相位关系完全正确。
六、安全与运维注意事项
装置通电前确认外壳可靠接地，严禁在接线未完成的状态下开机加电，避免高压串入损坏内部标准PT。
日常使用时严禁触碰X、Y、Z等专用检定端子，禁止将这些端子短接，防止内部标准回路短路烧毁。
装置需放置在无强电磁干扰、干燥通风的计量实验室环境中，避免灰尘、油污侵入端子内部导致接触电阻增大。
每年送有资质的计量机构完成全项目周期检定，保障装置的量值溯源准确可靠。
搬运过程中避免剧烈震动，防止内部标准PT的绕组移位，影响变比精度稳定性。
